杜雄杰 程凯 王星
国网浙江长兴县供电公司，浙江 长兴 313100
摘 要: 带电作业绝缘斗臂车施工中，使用绝缘绳索起吊物件，绳索尾绳杂乱无章的留在斗臂车绝缘斗内，造成人员踩踏和绳索打结，影响绝缘绳使用寿命（受污染及损坏造成绝缘不合格，导致报废），并且延长了带电作业时间。为了解决绝缘绳索在使用中的问题，研制一种便携式绝缘绳素收纳装置，在工作中可以及时将绝缘绳索展放和收缩，提高工作效率和消除安全隐患。
关键词: 带电作业 解决 研制 安全 成效
一、引言
随着材料工业的革命,出现了许多新材料，这些材料和设备对带电作业的进展都带来较大的帮助，但由于我国工具制造的工艺水平较差，标准化水平低，带电作业安全基础依然较为薄弱。伴随着各电力单位带电作业的深入开展,带电作业的技术理论研究、工器具的研究开发、标准制定和安全管理方面得到了不断的发展。目前，我国的带电作业技术无论是在作业方法的多样化、作业工器具的轻巧化方面都具有自己的特色。[1]
二、目前带电作业过程中存在的问题
在带电作业绝缘斗臂车施工中，使用绝缘绳索起吊物件，绳索尾绳杂乱无章的留在斗臂车绝缘斗内，造成人员踩踏和绳索打结，影响绝缘绳使用寿命（受污染及损坏造成绝缘不合格，导致报废），并且延长了带电作业时间；而且绝缘绳索在使用及运输过程中与其他物体接触发生磨损、污染，又或者长期暴露在空气中受潮，发生霉变等现象；影响了绝缘绳索的绝缘性能，在工作中造成一定的安全隐患。如何解决绝缘绳索在工作中的问题，成为带电作业工作中的一项长期课题。
三、如何解决绝缘绳索在使用中的问题
（一） 解决方式
为了解决绝缘绳索在使用中的问题，需要设计一种便携式绝缘绳素收纳装置，可以在工作中及时将绝缘绳索展放和收缩，提高工作效率和消除安全隐患。

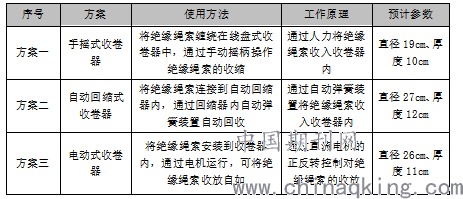

根据实际工作中的需求，按照绝缘斗臂车绝缘斗的大小，以及在不影响斗内作业人员作业的情况下，提出了几个方案，具体见下表：
.png)
（二）确定最佳方案
根据提出的具体方案，我们对三种方案的实施的可行性了进行了分析和研究，具体如下

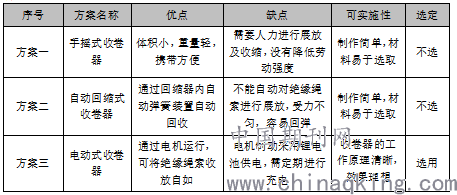

三种方案优缺点比较如下表所示：
.png)
由上表分析可知，电动式收卷器优缺点比较明显，可以确定为最佳方案，然后根据这个方案的要求设计电动式收卷器的图纸。
四、绝缘绳索收卷器的研制
按照绝缘斗臂车绝缘斗的大小，以及在不影响斗内作业人员作业的情况下绘制收卷器的图纸，设置收卷器的长宽高尺寸，然后在该装置内需要放置电机、减速机、电池等部分零件，达到我们最初设计图纸的目标，最后设计出来的装置能够满足轻便小巧的要求。
（一）绘制图纸

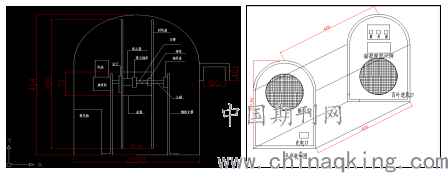

根据确定的具体方案，对装置内各个模块的位置进行调整和设计，最终根据设计要求，完成对绝缘绳索收卷器的图纸设计，具体见下图：
.png)
（二）模块设计
根据绝缘绳索收卷器的设计图纸，确定内部结构中各个模块的功能，具体如下：
收卷器自动回收模块，将绝缘绳索连接到自动回缩器内，通过回缩器内电动机的正反转实现对绝缘绳索的展放和回收，而且在绝缘绳收缩（展放）到一定程度时会自动停止，操作简单方便。
收卷器温湿度监测模块，能够清楚地判断出作业时，作业环境是否满足要求。
收卷器外部模块，具有一定的绝缘性能和密封性能；能便捷的收纳绝缘绳索，解决绝缘绳索在使用及运输过程中与其他物体接触发生磨损、污染，又或者长期暴露在空气中受潮，发生霉变等问题。
收卷器控制模块，能通过相应的控制按钮实现对绝缘绳索的收缩和展放，以及紧急停止控制等功能。
（三） 加工制作
在选择材料方面，通过对绝缘材料、不锈钢材料和铝合金材料的对比分析，结合各材料的特性，遵循带电作业实际操作和新制工器具以“加工简单、实用、轻便”为准则的要求，选用绝缘材料作为工器具外壳材料，进行加工制作。[2]
（四）安装调试
将采购的电机、减速机、电池等零部件组装到箱体内，然后将绝缘绳索连接到电动收卷器内，用紧固件连接牢固，防止工作时拉力过大，导致绝缘绳索脱落，最后将箱体进行组合，完成整套装置的安装，使其具备良好的防尘、防污效果。在制作库房中，对制作完成的绝缘绳索收卷器进行了反复的拉伸、中途停断，自动回收等试验，检验装置性能是否良好。
通过现场试验发现，新制作工器具性能良好，能实现设计的基本功能，还可以有效的保护绝缘绳索不与其他物体直接接触，减少了绝缘绳索受外物污染的程度。
五、取得的成效
湖州市某县供电公司带电作业班案列

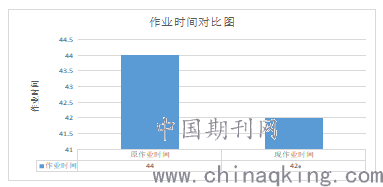

为了检验该成果，某供电公司带电作业班，从2020年8月份开始，在实际工作中采用新制作的绝缘绳索收卷器进行带电作业工作，并对使用前和使用后，作业时间等进行了统计分析，见下图：
通过使用前和使用后两次调查结果对比发现，使用绝缘绳索收卷器后，平均每次带电作业的时间比未使用前缩短了2分钟，而且作业人员普遍反应良好，比未使用收卷器前，在斗内工作时，不会长期暴露在阳光中，不会受到汗渍、金属粉尘等污染，不会与其他金属物体发生磨损等现象，而且在工作中收纳方便，节省作业人体力，方便可靠，同时还节省了带电作业的时间。
由于杆上作业时间明显缩短，人员劳动强度明显减少，可有效缩短停电时间，提高某供电公司的供电量，以2020年8月为例：带电作业次数119次，其中第二类带电作业次数109次，第三类带电搭接引线工作8次，第四类作业1次，减少停电用户数4453户，减少停电时户数14823.5（户*时），多供电量1339489（kW?h）,平均一次多供电量为11351（kW?h）。
按使用收卷器后平均每次带电作业减少停电时间0.033小时，那么一次带电作业多供电量为374.583（kW?h），以GDP标准8元每度电计算;
一次可产生经济效益：
G=8*W（多供电量）元=2996.66元
2020年8月份开展绝缘斗臂车带电作业次数118次，
9月份开展绝缘斗臂车带电作业次数109次，10月份开展绝缘斗臂车带电作业次数91次，11月份开展绝缘斗臂车带电作业次数85次，12月份开展绝缘斗臂车带电作业次数136次。
2020年8月份至2020年12月已应用开展次数539次，经计算：
∑总=G*N次=2996.66元/次*539次=1615199.74元≈161.52万元
经过以上分析，2020年本项目投入使用到2020年底截至，合计已创造经济效益161.52万元。
绝缘绳索收卷器的使用，降低了绝缘绳受外界污染物的不利影响，如沉积和吸附的含油脂物和固体微粒（包括盐、细土、金属粉尘），这些物质很容易导电，保障了绝缘绳的绝缘性能，提高了带电作业的安全性，降低了现场作业人员在工作中的安全隐患。
六、结语
随着近几年经济的不断发展，城市企业和居民的用电量也不断提高，供电企业的压力也越来越大，根据2020年省公司安全生产工作会议精神与省公司《配网运维管理提升专项行动工作方案》的要求，以供电更可靠、服务更优质为目标，力争2022年底前全面实现配网不停电作业，基本取消计划停电，实现不停电作业“全地形覆盖，全方位适应，全业务支撑”，迫切的需要大力开展带电作业，我们企业也从以前的第一类带电作业项目，开展到目前的第二类和第三类带电作业项目，甚至是第四类带电作业项目，在这些项目实施的过程中，离不开绝缘绳索的使用，所以针对这项工作我们研制出了安全可靠的绝缘绳索收卷器，帮助我们更好更安全的完成工作。
参考文献：
【1】国家电网公司人力资源部组编. 带电作业工具. 带电作业基础知识,2018(03);5-6
【2】国家电网公司人力资源部组编. 带电作业工具. 带电作业基础知识,2018(03);59-62
作者简介: 杜雄杰(1986-), 男, 浙江长兴人, 本科, 工程师职称, 研究方向: 电气工程及其自动化.
程凯(1980-), 男, 浙江长兴人, 大专, 工程师职称, 研究方向: 电气工程及其自动化.
王星(1985-), 男, 浙江长兴人, 本科, 工程师职称, 研究方向: 电气工程及其自动化.
