可拆式采油井口防盗箱的设计及应用分析

发表时间：2021/6/10 来源：《中国科技信息》2021年7月作者：孟伟李昕王红朱惠军

[导读] 笔者针对目前油田石油开采过程中，现有技术中的防盗箱存在安装拆卸复杂的缺点，不便于进行快速的安装，也不便于后续的拆卸维修处理，这不利于工作的正常进行的问题，研制开了一种可拆式采油井口防盗箱，通过通过铰接在底座上的L形卡，安装时只需要将防盗箱插设在底座上，起到了良好的防盗效果，同时消除了工作的安全风险隐患，因而具有很高的推广使用价值。

中石化胜利油田分公司河口采油厂山东东营孟伟李昕王红朱惠军 257200

摘要：笔者针对目前油田石油开采过程中，现有技术中的防盗箱存在安装拆卸复杂的缺点，不便于进行快速的安装，也不便于后续的拆卸维修处理，这不利于工作的正常进行的问题，研制开了一种可拆式采油井口防盗箱，通过通过铰接在底座上的L形卡，安装时只需要将防盗箱插设在底座上，起到了良好的防盗效果，同时消除了工作的安全风险隐患，因而具有很高的推广使用价值。
关键词：油田；采油；可拆式防盗箱
        1研究背景
        随着油田的开发，每年都会有一定数量的油田井被废弃，而且这些废弃的油田井一般分布较为分散，多数废弃的油田井地处偏远地区，因此导致对这些废弃的油田井的管理难度较大，如果这些废弃油井采用常规的井口，那么油井内部部件等容易遭受盗窃，不但会造成资产损失，而且还会造成土地和环境污染等事故。因此就需要用到防盗箱，但是现有技术中的防盗箱存在安装拆卸复杂的缺点，不便于进行快速的安装，也不便于后续的拆卸维修处理，这不利于工作的正常进行，因此提出一种新型装置来解决这个问题。
        2装置的研制
        笔者针对上述技术缺陷，研究设计了一种可拆式采油井口防盗箱,包括箱体、底座，所述箱体一侧铰接有箱门，所述箱门表面设置有数字密码锁，所述箱体顶部设置有报警机构，所述箱体内部设置有控制结构，所述箱体底部通过轴承活动安装有多个固定杆，且固定杆插设在底座上表面，所述底座内部开设有多个半圆槽，所述半圆槽内铰接有L形卡，所述L形卡一侧固定设置有弹簧，且弹簧一侧固定在半圆槽上，所述固定杆外部开设有凹形槽，且L形卡可卡设在凹形槽内，所述固定杆外部开设拆卸槽，且拆卸槽与凹形槽不在一条直线上，所述固定杆两侧开设有竖槽，所述固定杆外部滑动套设有套环，所述套环内部两侧固定安装有滑块，且滑块可在竖槽内竖向移动，所述套环底部两侧固定安装有卡块，所述固定座顶部开设有卡槽，且卡块可卡设在卡槽内。
        所述报警机构包括警报灯、压力感应器，所述报警灯固定安装在箱体顶部，所述压力感应器固定安装在凹型槽内部，且压力感应器位于L形卡底部。所述控制结构包括磁铁控制器、磁铁盘，所述磁铁控制器设置在箱体内部，所述磁铁盘固定安装在卡块底部，且磁铁盘还设置在卡槽内部，且磁铁控制器可控制磁铁盘的磁极。所述固定杆底部活动设置有万向轮。所述箱门一侧固定安装有把手。
本装置的有益效果在于：该可拆式采油井口防盗箱，通过铰接在底座上的L形卡，安装时只需要将防盗箱插设在底座上，会自动进行卡和，需要拆卸时，只需通过磁铁控制器将磁铁盘磁极变化，就可将固定杆旋转，从而使L型卡被收回，就可将装置拆下。
        3装置附图说明

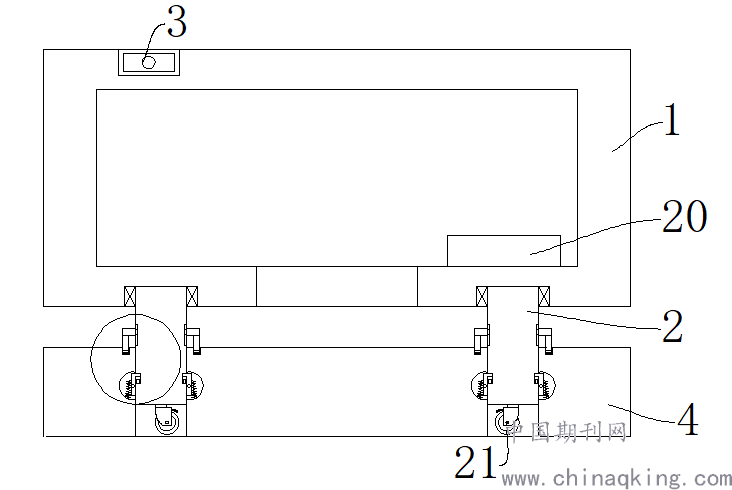

图1为可拆式采油井口防盗箱的剖视结构示意图；

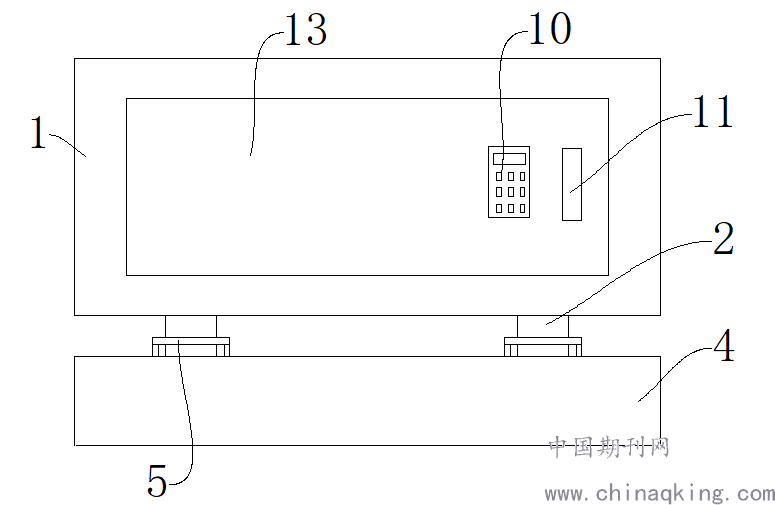

图2为可拆式采油井口防盗箱的正视结构示意图；

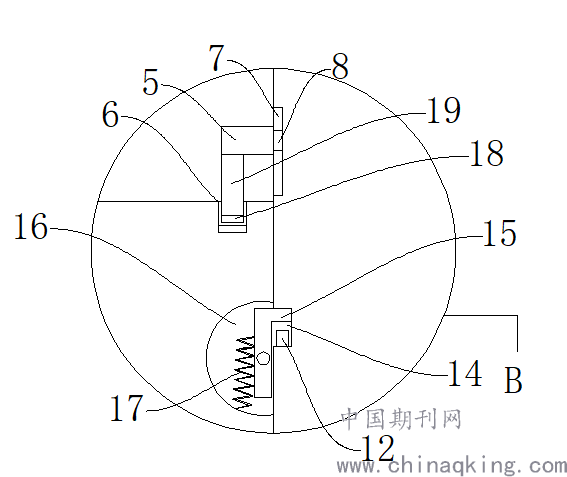

图3为可拆式采油井口防盗箱的图1中A处放大结构示意图；

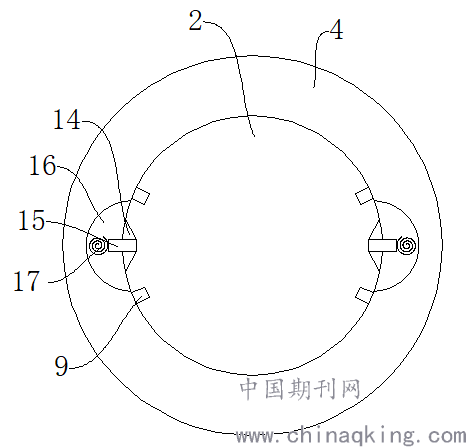

图4为图3中B处剖面结构示意图。

图1

图2

图3

图4
附图标记说明：
        图中：箱体1、固定杆2、警报灯3、底座4、套环5、卡槽6、竖槽7、滑块8、拆卸槽9、数字密码锁10、把手11、压力感应器12、箱门13、凹型槽14、L形卡15、半圆槽16、弹簧17、磁铁盘18、卡块19、磁铁控制器20、万向轮21。
        4具体操作方法
        该装置的具体操作和使用方法如下：
        参照图1，一种可拆式采油井口防盗箱,包括箱体1、底座4，箱体1一侧铰接有箱门13，箱门13一侧固定安装有把手11，把手11的设置使箱门13便于打开和闭合，箱门13表面设置有数字密码锁10，数字密码锁10的设置使防盗箱的保险性能较高，不知晓密码打开箱门13的难度较大，箱体1顶部设置有报警机构，报警机构包括警报灯3、压力感应器12，报警灯3固定安装在箱体1顶部，压力感应器12固定安装在凹型槽14内部，且压力感应器12位于L形卡15底部，当有外力想要将箱体1抬起时，L形卡15会接触到压力感应器12，从而控制报警灯3进行报警，箱体内部设置有控制结构，控制结构包括磁铁控制器20、磁铁盘18，磁铁控制器20设置在箱体1内部，磁铁盘18固定安装在卡块19底部，且磁铁盘18还设置在卡槽6内部，且磁铁控制器20可控制磁铁盘18的磁极，通过控制磁铁盘18的磁极，使两磁铁盘18可以分开，从而可以将卡块19从卡槽6中拔出，箱体1底部通过轴承活动安装有多个固定杆2，固定杆2底部活动设置有万向轮21，万向轮21的设置使拆下的箱体1便于进行移动，且固定杆2插设在底座4上表面，底座4内部开设有多个半圆槽16，半圆槽16内铰接有L形卡15，L形卡15一侧固定设置有弹簧17，且弹簧17一侧固定在半圆槽16上，固定杆2外部开设有凹形槽14，且L形卡15可卡设在凹形槽14内，固定杆2外部开设拆卸槽20，且拆卸槽9与凹形槽14不在一条直线上，安装时只需将固定杆2插进底座4内，L形卡15会卡和进凹型槽14内，当拆卸时，只需将套环5底部的卡块19从卡槽6中取出，然后通过竖槽7与滑块8的配合，使固定杆2旋转一定角度，这时L形卡15会卡进拆卸槽9，就可将装置卸下，固定杆2两侧开设有竖槽7，固定杆2外部滑动套设有套环5，套环5内部两侧固定安装有滑块8，且滑块8可在竖槽7内竖向移动，套环5底部两侧固定安装有卡块19，固定座3顶部开设有卡槽6，且卡块19可卡设在卡槽6内，卡块19卡在卡槽6内，磁铁盘18相互吸引，偷窃者无法旋转固定杆2也就无法将箱体1卸下，从而无法进行偷盗，如果想要强行拆卸，L形卡15会触碰压力感应器12，从而启动警报灯3，进行警报。
［参考文献］
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：孟伟，男，山东东营市人，汉族，大学学历，采油技师，研究方向为油气田开发工作。论文题目：与采油工作相关。
