抽油机底座紧固装置的设计及应用分析

发表时间：2021/6/10 来源：《中国科技信息》2021年7月作者：党晖

[导读] 笔者针对目前在抽油机进行工作时，会产生震动，抽油机的底座是通过螺栓与螺纹杆相配合,固定安装在水泥地基上的，抽油机工作时产生震动，容易对螺母产生松动，造成底座的松动的问题，研制开发了一种抽油机的底座紧固装置，通过采用弹簧、抵接柱、抵接块、限位块的设计，以便通过弹簧的恢复力，将抵接块牢牢的抵接在螺母上，对螺母起到固定的效果，从而防止机器工作时产生的震动，导致螺母出现松动的情况，消除了工作的安全风险隐患

山东东营中石化胜利油田分公司石油开发中心青东采油管理区党晖 257000

摘要：笔者针对目前在抽油机进行工作时，会产生震动，抽油机的底座是通过螺栓与螺纹杆相配合,固定安装在水泥地基上的，抽油机工作时产生震动，容易对螺母产生松动，造成底座的松动的问题，研制开发了一种抽油机的底座紧固装置，通过采用弹簧、抵接柱、抵接块、限位块的设计，以便通过弹簧的恢复力，将抵接块牢牢的抵接在螺母上，对螺母起到固定的效果，从而防止机器工作时产生的震动，导致螺母出现松动的情况，消除了工作的安全风险隐患，具有很高的推广使用价值。
关键词：采油；抽油机底座；紧固装置
        1研究背景
        抽油机是可以将开采出来的石油抽出并将这些石油收集的装置，主要用于在管道运输时增加输送压力，分为是目前国内石油开采企业广泛使用的设备。通常由普通交流异步电动机直接拖动。其曲柄带以配重平衡块带动抽油杆，驱动井下抽油泵做固定周期的上下往复运动，把井下的油送到地面。在一个冲次内，随着抽油杆的上升与下降，而使电机工作在电动和发电状态。上升过程电机从电网吸收能量电动运行;下降过程电机的负载性质为位势负载，加之井下负压等使电动机处于发电状态，把机械能量转换成电能回馈到电网。
        抽油机是有杆抽油系统中最主要举升设备，根据是否有游梁，可分为游梁式抽油机和无游梁式抽油机。在抽油机进行工作时，会产生震动，抽油机的底座是通过螺栓与螺纹杆相配合,固定安装在水泥地基上的，抽油机工作时产生震动，容易对螺母产生松动，造成底座的松动。
       2装置的研制
        为了解决现有技术中存在的产生震动容易对螺母产生松动，造成底座的松动的缺点，笔者针对上述技术缺陷，研究设计了一种抽油机的底座紧固装置，包括水泥地基与底座，所述水泥地基上固定连接有螺纹杆，所述底座上开设有固定孔，所述螺纹杆延伸进所述固定孔，所述螺纹杆上螺纹连接有螺母，所述底座上固定连接有连接筒，所述连接筒一端开设有通孔，所述通孔内插接有拉杆，所述拉杆位于所述连接筒内的一端固定连接有限位块，所述限位块上固定连接有弹簧，所述弹簧处于压缩状态，所述弹簧与所述连接筒内壁固定连接，所述弹簧套设在所述拉杆上，所述限位块上固定连接有抵接柱，所述抵接柱上固定连接有抵接块，所述抵接块与所述螺母相抵接。
        所述拉杆上固定连接有拉盘。所述抵接块上等距离开设有多个防滑槽，所述防滑槽与所述螺母相抵接。所述连接筒内壁上固定连接有限位环，所述限位环的内径小于所述限位块的直径。所述螺母为不锈钢螺母。
        本装置的有益效果为：
        通过采用弹簧、抵接柱、抵接块、限位块的设计，以便通过弹簧的恢复力，将抵接块牢牢的抵接在螺母上，对螺母起到固定的效果，从而防止机器工作时产生的震动，导致螺母出现松动的情况。
       3 装置附图说明

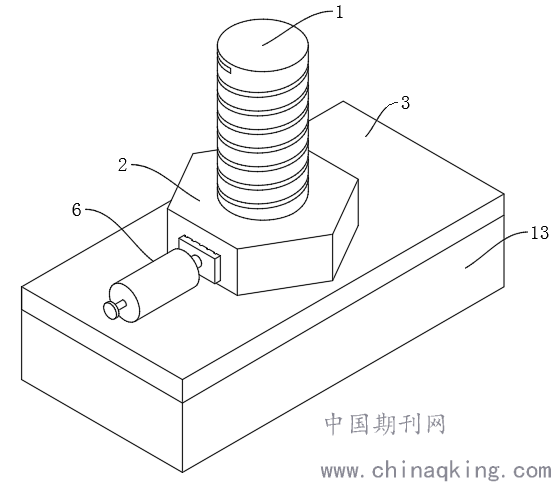

       图1为本抽油机的底座紧固装置的立体图；

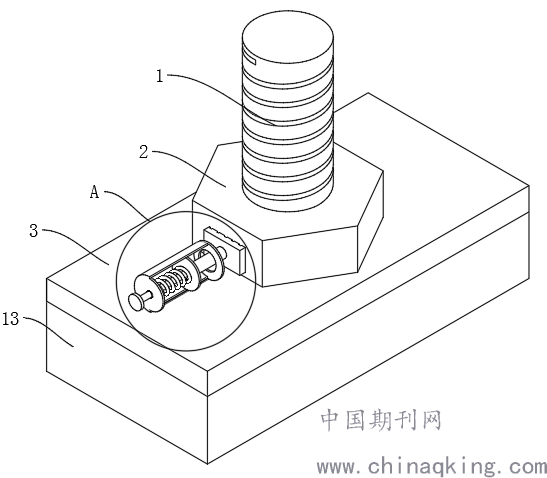

       图2为本抽油机的底座紧固装置立体图的剖视；

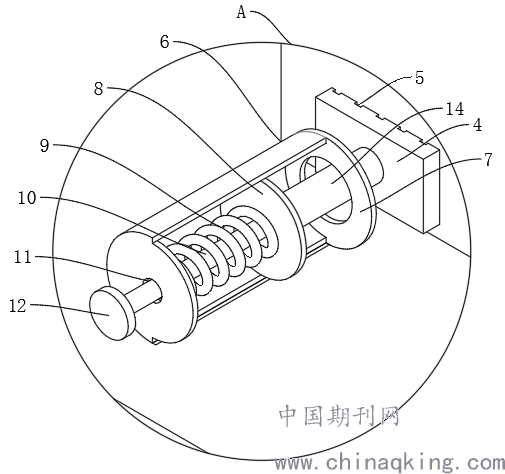

       图3为本抽油机的底座紧固装置图2中A部分的放大图。
       图中标号说明：螺纹杆1、螺母2、底座3、抵接块4、防滑槽5、连接筒6、限位环7、限位块8、弹簧9、拉杆10、通孔11、拉盘12、水泥地基13、抵接柱14。

图1

图2

图3
        4具体操作方法
        该采油井口加药装置的具体使用步骤如下：
        参照图1-3，一种抽油机的底座紧固装置，包括水泥地基13与底座3，水泥地基13上固定连接有螺纹杆1，底座3上开设有固定孔，螺纹杆1延伸进固定孔，螺纹杆1上螺纹连接有螺母2，螺母2为不锈钢螺母，底座3上固定连接有连接筒6，连接筒6一端开设有通孔11，通孔11内插接有拉杆10，通过拉动拉杆10，以便将抵接柱14收缩进连接筒6内，从而便于对螺母2进行安装。
        拉杆10位于连接筒6内的一端固定连接有限位块8，限位块8上固定连接有弹簧9，弹簧9处于压缩状态，弹簧9与连接筒6内壁固定连接，弹簧9套设在拉杆10上，限位块8上固定连接有抵接柱14，抵接柱14上固定连接有抵接块4，抵接块4与螺母2相抵接，拉杆10上固定连接有拉盘12，通过弹簧9的恢复力，将对限位块产生推力，从而使抵接块4牢牢的抵接在螺母2上，防止螺母2因震动产生松动，增强了螺母2的紧固效果。
        区别在于，抵接块4上等距离开设有多个防滑槽5，防滑槽5与螺母2相抵接，通过防滑槽5的设计，增大了表面的粗糙度，从而有利于对螺母2的固定效果。
        的区别在于，连接筒6内壁上固定连接有限位环7，限位环7的内径小于限位块8的直径，通过限位环7对限位块8起到限位的作用，防止弹簧9脱离连接筒6。
        5结论和认识
        随着胜利油田信息化建设不断向改革发展的深水区迈进，面对现场操作人员编制的不断缩减，我们作为一线的采油工作人员，所承受的压力也日益增大。针对现场工作存在的种种实际问题，我们应当群策群力，更加注重自动化、智能化、人性化的现场工作装置的开发。只有这样，才能更大程度地解放劳动力，为胜利油田的改革发展不断添砖加瓦。
