抽油机毛辫子更换工具的设计及使用探讨

发表时间：2021/6/10 来源：《中国科技信息》2021年7月作者：孙静张帆

[导读] 笔者针对目前油田石油开采过程中，在更换毛辫子时，通过绳子直接拉动新的毛辫子到驴头上，但是这样毛辫子在上升的过程中会与驴头发生碰撞，驴头阻挡住毛辫子使其不方便继续上拉的问题，研制开了一种抽油机毛辫子更换工具，能够借助螺旋叶片的转动将试剂打入油罐中，且满足较大压强的同时，能够有效的提高装置整体结构的稳定性，同时提高了结构使用的安全性，起到了良好的应用效果，同时消除了工作的安全风险隐患，因而具有很高的推

中石化胜利油田分公司石油开发中心有限公司胜海采油管理区孙静张帆 257000

摘要：笔者针对目前油田石油开采过程中，在更换毛辫子时，通过绳子直接拉动新的毛辫子到驴头上，但是这样毛辫子在上升的过程中会与驴头发生碰撞，驴头阻挡住毛辫子使其不方便继续上拉的问题，研制开了一种抽油机毛辫子更换工具，能够借助螺旋叶片的转动将试剂打入油罐中，且满足较大压强的同时，能够有效的提高装置整体结构的稳定性，同时提高了结构使用的安全性，起到了良好的应用效果，同时消除了工作的安全风险隐患，因而具有很高的推广使用价值。
关键词：油田；采油；带压加药装置
        1 研究背景
        目前，在油田生产中，抽油机毛辫子是抽油机的柔性连接件，它通过光杆悬绳器、光杆卡子与驴头相连，承受井下多种重载负荷同时也是传递动力的组件之一，悬挂在抽油机驴头上的毛辫子是抽油机的关键部件。抽油机在野外工作，遭受雨雪风霜的侵蚀和承受井内负荷的阻力和重力等原因加剧磨损、断丝，发生断股事故，严重时会拉断毛辫子而造成设备的损坏。
        现有技术中，在更换毛辫子时，通过绳子直接拉动新的毛辫子到驴头上，但是这样毛辫子在上升的过程中会与驴头发生碰撞，驴头阻挡住毛辫子使其不方便继续上拉，这样就给更换毛辫子带来了极大的负担，为此，我们提出一种抽油机毛辫子更换工具来解决上述问题。
        2装置的研制
        笔者针对上述技术缺陷，研究设计了一种抽油机毛辫子更换工具，包括安装座，所述安装座的侧壁固定连接有滑槽，所述滑槽中滑动连接有滑杆，所述滑杆的上端侧壁固定连接有异形杆，所述滑槽的上端侧壁开设有活动孔，所述异形杆贯穿活动孔，所述异形杆中开设有安装腔，所述安装腔的内壁滑动连接有按压杆，所述按压杆的两侧侧壁均固定连接有拉绳，所述安装腔的两侧内壁均设有与拉绳相抵的定滑轮，所述安装腔中滑动连接有两个活动块，所述活动块的侧壁通过限位弹簧与安装腔的内壁卡接连接，两个所述拉绳远离按压杆的一端分别与两个活动块固定连接，两个所述活动块均贯穿安装腔的内壁，两个所述固定块的下端侧壁之间固定连接有卡座，所述安装座的上端侧壁固定连接有与卡座匹配的多个卡槽。
        所述按压杆的上端侧壁贯穿安装腔的内壁，且按压杆的上端侧壁设有缓冲层。所述滑杆的一端贯穿滑槽的槽口，且位于滑槽外的所述滑杆上设有动滑轮。所述滑槽的上端侧壁固定连接有支撑轮，所述支撑轮的侧壁涂覆有光滑层。所述异形杆远离滑杆的一端固定连接有手持部。多个所述卡槽的数量不少于两个。
        本装置的有益效果在于：该油井带压加药装置，能够借助螺旋叶片的转动将试剂打入油罐中，且满足较大压强的同时，能够有效的提高装置整体结构的稳定性，同时提高了结构使用的安全性。
        3装置附图说明

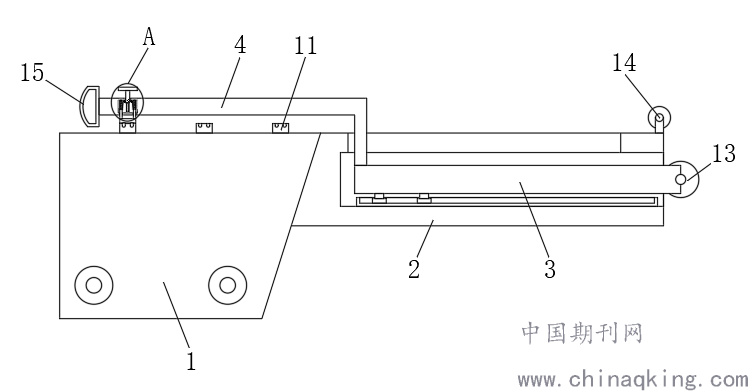

        图1为更换油田抽油机毛辫子的工具的结构示意图；

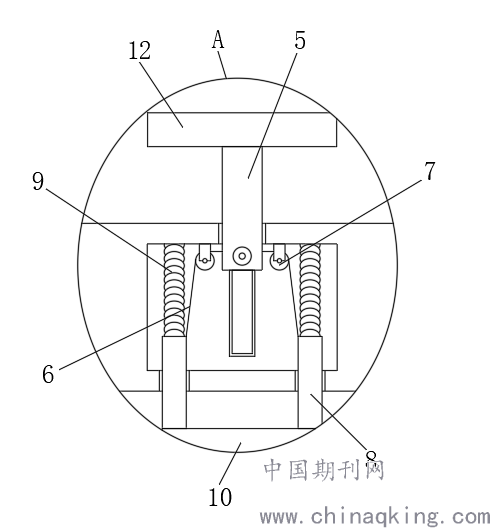

        图2为图1中A处的结构示意图。

图1

图2
附图标记说明：
        图中：1安装座、2滑槽、3滑杆、4异形杆、5按压杆、6拉绳、7定滑轮、8活动块、9限位弹簧、10卡座、11卡槽、12缓冲层、13动滑轮、14支撑轮、15手持部。
        4具体操作方法
        该装置的具体操作和使用方法如下：
        参照图1-2，一种抽油机毛辫子更换工具，包括安装座1，安装座1的侧壁固定连接有滑槽2，滑槽2的上端侧壁固定连接有支撑轮14，支撑轮14的侧壁涂覆有光滑层，通过支撑轮14和光滑层能够支撑住毛辫子的移动，并减轻毛辫子的摩擦，滑槽2中滑动连接有滑杆3，滑杆3的一端贯穿滑槽2的槽口，且位于滑槽2外的滑杆3上设有动滑轮13，通过动滑轮13能够方便地拉动毛辫子，滑杆3的上端侧壁固定连接有异形杆4，异形杆4远离滑杆3的一端固定连接有手持部15，握住手持部15，能够轻松地拉动异形杆4移动，从而方便操作，滑槽2的上端侧壁开设有活动孔，异形杆4贯穿活动孔，异形杆4中开设有安装腔；
        安装腔的内壁滑动连接有按压杆5，按压杆5的上端侧壁贯穿安装腔的内壁，且按压杆5的上端侧壁设有缓冲层12，缓冲层12能够减轻手部的压力，同时也能够方便地按压按压杆5，按压杆5的两侧侧壁均固定连接有拉绳6，安装腔的两侧内壁均设有与拉绳6相抵的定滑轮7，安装腔中滑动连接有两个活动块8，活动块8的侧壁通过限位弹簧9与安装腔的内壁卡接连接，两个拉绳6远离按压杆5的一端分别与两个活动块8固定连接，两个活动块8均贯穿安装腔的内壁，两个固定块的下端侧壁之间固定连接有卡座10，安装座1的上端侧壁固定连接有与卡座10匹配的多个卡槽11，多个卡槽11的数量不少于两个，这样能够稳定地将异形杆4卡在不同的位置，以便拉动毛辫子。
        本装置在拉动毛辫子时，调节毛辫子与驴头的间距，避免驴头阻挡住毛辫子，先按压按压杆5，按压杆5带动拉绳6移动，拉绳6沿着定滑轮7移动，能够拉动活动块8上升，活动块8带动限位弹簧9移动，同时也能够带动卡座10上升，这样卡座10与卡槽11分离，就能够轻松地推动异形杆4移动，这样调节滑杆3的位置，使滑杆3远离驴头，然后拉动毛辫子，使毛辫子抵住动滑轮13上升，这样在拉动毛辫子时，毛辫子就不会与驴头发生碰撞，进而也不会使驴头阻挡毛辫子的上升，能够顺利、稳定地将毛辫子拉动到驴头上，十分省力，减轻工作人员的负担。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：孙静，女，山东垦利人，汉族，大学本科学历，采油高级工，研究方向为油气田开发工作。
