於君标 陈建松
浙江春晖智能控制股份有限公司 浙江绍兴 312300
摘要：本文强调了壁挂炉系统内安全泄压和排污的重要性，并通过对目前市场上安全阀和排污阀存在的问题进行分析，从而针对性的研究设计出了一种具有安全泄压和排污功能，有重大创新结构的新型排污安全阀。
关键词：安全阀；排污；泄压
壁挂炉系统内的水路安全问题，主要依靠水路系统中的安全阀和排污阀来实现。安全阀是启闭件，受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。排污阀主要用来清理水管中的杂质，防止水管堵塞，使壁挂炉的效率达到最佳。
1、新型排污安全阀研制目的
相关技术中的壁挂炉，为实现水路系统的安全泄压和排污功能，需要同时配置安全阀和排污阀，占用壁挂炉空间，增加排水管接口，成本高，排布复杂，维护成本高。也有为节约成本而省去排污阀，造成壁挂炉清洗不方便。
2、新型排污安全阀的介绍
本排污安全阀包括安全阀和排污组件；安全阀包括阀体、密封膜片、膜片座、垫圈、封阀弹簧、阀盖、手动泄压手柄；阀体内设有膜片槽放入密封膜片，阀盖通过垫圈压紧密封膜片与阀体螺纹联接，膜片座钩脚穿过阀盖导向槽与手动泄压手柄三角形凸台可钩连；手动泄压手柄通过卡扣与阀盖联接；所述的排污组件由密封垫、密封圈和排污手柄组成，排污组件通过螺纹和安全阀出口联接。阀体内除开有泄压口外，还开有排污口，出口合并到同一通道。

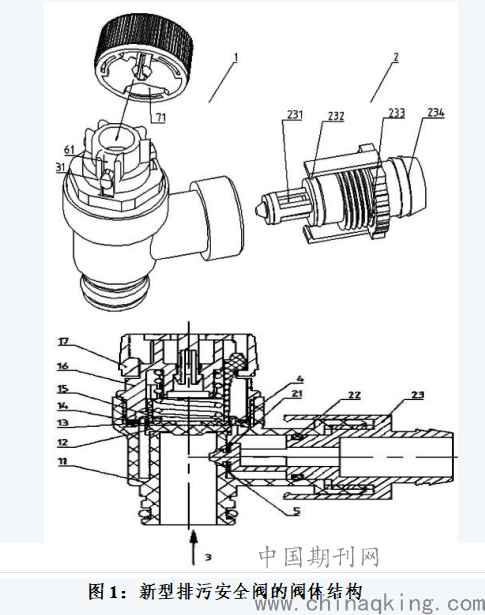

如图1所示，进水口3水压超过设定泄压压力时，水流的推力克服封阀弹簧15封阀力，推开密封膜片12，使水流从泄压口4流出，流经通流缺口231至出水口6；压力降低后，密封膜片12在密封弹簧15作用下复位，关闭泄压阀口4，维持系统压力的稳定。
当需要脏水排污时，只要手动拧开排污组件2，至倒钩232碰到阀体11出口外圈时，排污阀口5已完全开启，脏水流经通流缺口231排至出水口12。如要清洗排污阀口5和密封垫21也可以把排污组件2整个拧出。排污管接口234上有锯齿可直接连接软管引流脏水。
3、有益效果
由于一个阀体兼具泄压和排污功能，具有功能集中、结构简单、清理方便等优点；安全阀也可以单独使用，只需把泄压组件拧下即可，可满足不同客户的需求；排污手柄上均布的限位点既可以限制密封垫压缩量，又可以对密封量作适当补偿，防止泄漏；排污手柄上的倒钩可防止排污时组件拧出太多，脱离安全阀。
.png)
4、结束语
本文所研究设计的新型排污安全阀，针对现有产品的问题缺陷和不足，有针对性的对结构进行了创新设计，使其结构简单合理，功能集中，易于制造，降低了壁挂炉阀体的制造成本。为企业效益的提升作出了极大的贡献。
参考文献
[1] 朱琥，文小玲，庹文斌，苏文静。弹簧安全阀压力整定装置的设计[J];自动化仪表;2009年11期
[2] 金丽琼，毛京兵，邢志胜，张志恒，张成彦。 基于气动阀的高压空气压缩机排污系统分析[J]；《中国设备工程》2019年 第6期
