赵毅
张家港市技术市场215600
摘要：多媒体中控系统是指在网络条件下对多媒体设施进行集中控制和管理的一种平台，可根据需要，携带经授权的IPAD，通过简单的按键操作，简洁方便地实现相关媒体设备的开关和控制功能，以达到最佳使用效果。
关键词：中控系统；多媒体设备；远程控制
1.多方位展厅设计概述
实际的展厅设计过程中,必须综合考虑方方面面的因素:最先进的设计技术、设计所需设施设备、展厅的文化内涵、展示形式与展览环境是否和谐等。多方位的多媒体展厅可以综合使用视频、音频、动画、图片、文字等媒体,将展览对象的内蕴充分凸显出来,一方面可以实现对展览对象的深度解读,另一方面可以实现横向性的动态展示,调动现场观众的视觉、听觉等所有感官,使其拥有美好的参观体验,激发观众欣赏、探索、欲望,这些都是传统陈列方式难以达到的参观效果。除此之外,多方位的多媒体展厅还可以实现多方位全息成像,将虚拟的展示对象立体地、全面地、多角度地呈现给参观者,让科技与艺术水溶交融,更加地人性化和富有亲切感,让观众在参展中充分发挥主观能动性,获得物与精神的双重洗礼,同时享受振奋人心的视觉盛宴.
2.多媒体远程控制系统的思路与设计
2.1相关设计思路
本工程采用了计算机系统、多媒体、投影机投影、软件的开发应用等高新技术，通过视频、成像手段来阐述说明各展项特征，从感观和视觉上使观众能很快吸纳相关知识，令人耳目一新，寓教于乐。
操作人员进行多媒体操作时往往要接触到多种媒体设备。多媒体控制系统要使各个媒体设备操作简单方便，能够把注意力集中到操作内容上，而不是每次都要分心来进行繁琐的操作。
在环境造型及装饰和声光电、音响系统方面运用视频技术等高科技手段，并通过艺术造型，舞美技法真实的再现并升华景观环境。灯光的设置使其重点突出，便于观赏。音响系统采用分路分声道计算机单独控制，强调声音的方向感。实现远程化、网络化、智能化、集中化管理与维护。
2.2控制系统基本设计
（1）多媒体中控系统的设计原则
随着多媒体技术在活动中的广泛应用，多媒体设备的管理与维护问题日渐突出。技术界近年来围绕多媒体设施建设与管理的研究和讨论很热烈，人们都在努力探索一条既方便使用者操作，又便于管理者维护的可行之路。多媒体中控系统的出现较好地解决了这一难题。多媒体中控系统，应该坚持造价经济与技术先进相统一，功能完善与操作简便相统一，方便使用与确保系统安全相统一。
（2）现代中控已从单纯的设备控制转向网络化设备管理，由于中控使用了嵌入式系统，便可以识别控制端发出的控制指令，从而实现远程设备监控与维护。中央控制系统具体设计：
播控主机: 采用GA H81主板/H81M DS2, INTELCPU/奔腾G3240，Kingston 2G内存/D31600, Kingston固态硬盘/60G SV300,铭煊R7显卡/变形金刚R7 240,航嘉工控机箱/S400.长城400W电源/400SD。
中央集中控制系统组成：1 PLC可编程控制器；2输入输出扩展模块；3 485通讯扩展板；4电控柜箱体；5开关电源；6断路器20A；7指示灯白色；8旋钮开关；9熔断器；10中间继电器
控制终端：IPADAIR
集成管理平台设计：基于windows技术开发的应用软牛，含windows2003和sqlserver200系统平台，统一的操作界面，界面友好、直观，通过按键可进行音频信号的分区和信号处理、灯光的开关和亮暗、投影机和控制电脑等设备的开关机等操作，也可对各展区的多媒体演示资料进行增加、删除等编辑操作，还能以图示化的方式实时显示设备的运行状态。系统软件使用GX-DEVELOPER8.0;过程系统控制软件；中控电气柜中PLC下位机嵌入式电器控制程序，可编程控制系统软件。
3.设计注意事项
3.1造价经济与技术先进相统一
多媒体中控系统在技术上应从实用、经济的角度出发，采用的方案及元器件应在当时是先进和稳定的。既不要传统多媒体中控系统中部分华而不实的功能，也不要为了追求时髦而选择并非必需的高价格元件，只要能满足系统功能的实际需求、留有一定的升级和拓展空间即可。
3.2功能完善与操作简便相统一
传统的多媒体中控系统使用过程较繁琐，操作时，首先，要将多媒体中控系统的信号进行切换，接着，对投影设备的通道状态进行切换，使用完毕还需要等投影机设备冷却后才能离开。鉴于此种情况，多媒体中控系统的面板设计应力求简洁，即根据自己的需要点击操控面板上的相关功能键，多媒体中控系统自动将各类设备准备就绪，动态信息及时输出到多媒体投影机，使用完毕只需轻按一下关闭键即可离去。
3.3方便使用与确保系统安全相统一
在突出方便使用的前提下，多媒体所有设备的使用寿命及系统安全也应是重点考虑的问题之一，必须充分使用相关技术来保证系统的硬件与软件安全。比如，多个中控设备同时通电或断电会造成多媒体设备的损坏，因此多媒体中控系统应具备顺序供电及顺序断电功能。再如，在设计中还要考虑设备的散热和设备间连线检修方便，投影机应具有自控冷却的功能。此外，为保证多媒体中控系统的安全，系统及相关设备应配置加锁装置的控制柜。
4多媒体中控系统的必备功能
4.1一键式开启
系统管理人员可以通过总控软件，实现对联网的中控主机的控制，最终实现对多媒体中控系统设备的远程、远端集中化管理。
4.2快捷操控
为避免随意操控，多媒体中控系统的设计隐藏了控制面板，涵盖了一键通方式的所有功能。为提高工作效率，加强设备信息化管理，相关的管理信息还可以存储卡内。系统没有数量和距离的限制，可以随意安装在已经建设好的地方，而且可以跨网关控制。
5.主控制器组成与设计
5.1主控制器硬件组成

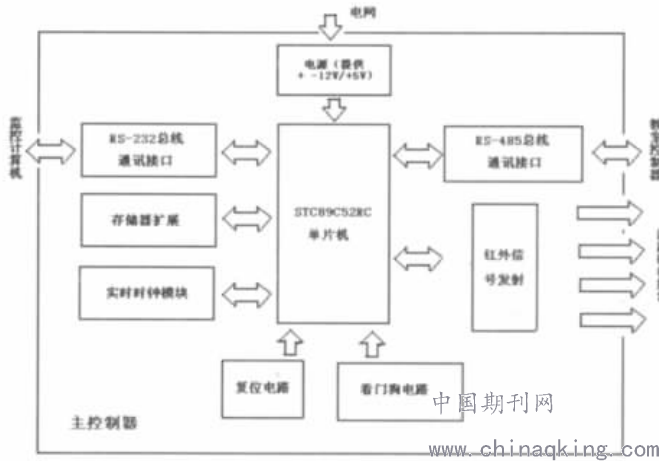

主控制器通过RS一232总线与监控计算机相连，接收监控计算机发出的命令，经过单片机的处理，通过RS-485总线发送操作命令到控制器，完成监控计算机给于的操作动作。系统主要功能电路有:主控制电路、与监控计算机接口电路、与控制器通讯接口电路、实时时钟电路、红外信号发射电路、存储器扩展电路及控制器供电电路等。其硬件组成框图如图1所示。
.png)
图2控制器硬件组成
5.2主控制器软件总体设计

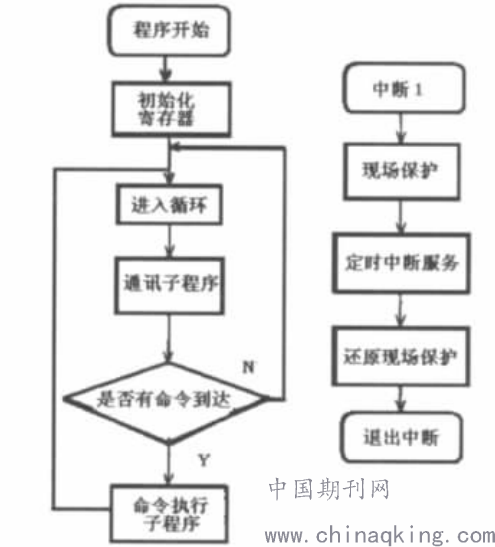

系统软件设计根据功能要求软件控制模块可分为：上电后系统开始运行，系统先调用初始化，对各个接口状态进行自检，对各个控制寄存器赋初值，然后进入循环等待操作命令的到来并执行命令。系统处于循环状态运行时则调用通讯子程序工作，接收监控计算机发送的控制命令，同时向控制器进行转发；系统中断时调用定时中断服务子程序。主控制器程序运行框图如图2所示。
.png)
图3主控制器运行图框
参考文献：
[1]欧阳均.基于远程控制的多媒体的设计与实现[J].温州大学学报（自然科学版）2019，（4）.
[2]郑伟.多媒体的集中监控系统研究[D].西北工业大学硕士学位论文，2019，3.
