任凯 李志华
内蒙古巴彦淖尔电业局 内蒙古 巴彦淖尔 015000
摘要：电能计量的准确性不但关系到供电企业的经济效益和用户用电合理付费，更关系到企业本身的社会公众形象，一旦电能计量装置故障就会造成计量失准，涉及到电量退补的问题又必须以公平、公正、公开为原则。基于此，本文探讨了电能计量差错退补电量的核算方法。
关键词：电能计量差错；退补电量；核算方法
电量退补问题作为当前电力企业在进行电量计量中比较常见的问题，如何在实际工作中做到准确统计电量，为用户和企业提供一个合理的电能使用数值至关重要。因此，电能计量差错的退补电量核算的准确性和合理性对电量退补工作具有重要意义。
一、电能计量差错源
电能计量差错包括电能计量超差、电能计量偏差和电能计量错误。其中，电能计量超差是指电能计量器具误差超过计量检定规程规定的误差限，包括电能表误差超差、互感器误差超差；电能计量偏差是指电能计量装置配置不符合规定产生的计量偏差，包括电能表偏差、互感器偏差、互感器二次负荷引起的偏差、电压互感器二次回路压降偏差；电能计量错误是指电能计量装置故障或人为因素导致计量失准，包括电能计量器具故障、电能计量装置接线错误、互感器一次/二次回路短路或开路等。
二、退补电量的核算
退补电量是指发现电能计量差错后，经检定、测量、核算得到的差错电量修正值，需先确定差错值和差错电量。
差错值是指发现电能计量差错后，核定差错电量时所使用的误差或更正系数，根据电能计量差错的分类分别予以确定。
差错电量即电能计量发生差错期间所计量的电量。差错电量的核定，关键是确定电能计量发生差错的时间。差错时间能确定的，则将该时间段计量的电量定为差错电量；差错时间不能确定的，则根据差错的分类分别核定差错电量。
1、电能计量器具超差时的差错值和差错电量的确定
1)电能表误差超差时的差错值。因常用负载电流时测得的误差是电能表实际运行时的误差，所以将常用负载电流时电能表的误差作为差错值。
若常用负载电流难以确定，则以功率因数为1.0，直接接入式电能表负载电流为Imax、Ib、0.2Ib时相应的误差γb1、γb2、γb3或互感器式电能表负载电流为Imax、In、0.05In时相应的误差γb1、γb2、γb3，采用加权平均方法按式(1)计算的误差作为差错值，即电能表误差。
.png)
2)互感器误差超差时的差错值。一些地区互感器接入式电能计量装置采用三相三线或三相四线接线方式供电，当某相互感器超差时，按式(2)或式(3)计算整套互感器的合成误差作为差错值。
.png)

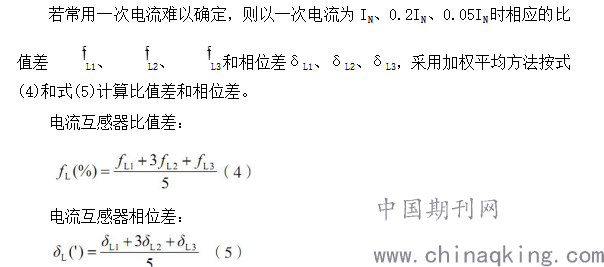

电压互感器的比值差和相位差为其在额定一次电压、实际二次负荷时测得的误差。
电流互感器的比值差和相位差为其在常用一次电流、实际二次负荷时测得的误差。
.png)
3)超差时差错电量的核定。能确定电能表、互感器误差超差发生日的，以超差发生日至误差更正日止的电量定为差错电量；不能确定的，依次以上次现场检定日、投运日起至误差更正日止的二分之一时间段内的电量为差错电量。
2、电能计量偏差的差错值和差错电量的确定
1)电能表、互感器偏差时的差错值。若运行中的电能表或互感器准确度等级低于DB31/T618《电网电能计量装置配置技术规范》的规定要求，并且其测量误差超过应配置的准确度等级对应的误差限，则差错值的确定方法与电能表误差超差时和互感器误差超差时差错值的确定方法相同。
2)互感器二次负荷发生偏差时的差错值。若运行中的互感器二次负荷偏离DB31/T618规定范围，并且其在实际二次负荷时测得的误差超过DB31/T618规定的准确度等级对应误差限，则差错值的确定方法与互感器误差超差时差错值的确定方法相同。
3)电压互感器二次压降偏差时的差错值。电压互感器的二次回路电压降超过DB31/T618规定时，参照电力工业部发布的《供电营业规则》，以实际测量误差与规定值之差为二次压降的误差。
4)偏差时差错电量的核定。能确定发生偏差日期的，以发生偏差日至偏差得以更正日止的电量作为差错电量。偏差发生日期难以确定时，以本次检定发现偏差日起至偏差得到更正日止的电量作为差错电量。
3、电能计量错误时的差错值和差错电量的确定
1)错误时的差错值。发生错误时，如能测量得出误差或计算出相应误差的，则将该误差作为其差错值；否则以正确计量时所计电能与错误计量时所计电能之比，计算更正系数。
2)错误时差错电量的核定。依据电能量采集系统、电能计量器具和其他辅助设备的记录或抄表记录，能确定计量错误发生时间的，以错误发生日起至错误更正日止的电量为差错电量。不能确定计量错误发生时间的，以现场检查发现错误日起至错误更正日止的电量作为差错电量。
4、退补电量的核算方法。退补电量的核算方法分直接核算法、参照核算法和比较核算法，根据贸易双方的实际情况和现实条件，依次序选用三种方法。
1)直接核算法
①电能计量器具超差时计算退补电量。电能表、互感器误差超差按式(6)计算退补电量。
.png)
智能电能表时钟累积计时误差超差，会造成计量的各费率电量发生差错，而总电量计量是正确的。依据时钟累积计时误差未超差时费率电量的比率，以计时误差超差期间的总电量为基数，计算该时间段内相应的各费率电量，其与电能表记录的各费率电量之差即为退补的各费率电量。
②电能计量偏差时计算退补电量。电能表、互感器偏差，互感器二次负荷引起的偏差、电压互感器二次回路压降偏差都按式(6)计算退补电量。
③电能计量错误时计算退补电量。发生故障或接线错误时，按式(7)计算退补电量。
.png)
式中：ΔW——退补电量；K——更正系数；W′——差错电量。
当ΔW为正值时,电能计量装置多计电量；ΔW为负值时,电能计量装置少计电量。
2)参照核算法。难以确定更正系数K或由K值计算出的退补电量与实际明显不符、差错时间无法确定时，依次采用以下方法核算退补电量：
①依据贸易双方认可的运行正常的副表计量的电量核算。
②依据供电侧、受电侧或下一级电能计量装置所计电量，综合考虑线路损耗开展核算。
③依据电能采集系统记录数据，综合考虑线路损耗开展核算。
④参考同一回路其他测量设备记录的数据，分析计量正常时期功率、电量平衡状况开展核算。
⑤参考计量正常时期同一抄表周期电量，按正常抄表与故障抄表周期电量差值开展核算。
⑥参考更正后的电能计量装置所计量的电量，综合考虑故障期间和当前用电情况开展核算。
3)比较核算法。仅适用于互感器接入式电能计量装置在上述两种方法无法实施的情况。
①保持疑似超差或偏差电能计量装置的现状，在该电能计量点接入计量标准，在常用负载情况下或采用虚负荷方法检定疑似超差或偏差的电能计量器具。
②保持电能计量装置接线错误或故障的现状，在该电能计量点接入计量标准或相应准确度等级的计量器具。在常用负载下运行一段时间后，以接入装置计量的电量除以同时间内错误装置计量的电量，计算更正系数。
③现场难以检定时，详细记录实际接线方式、运行状态，将装置拆回实验室检测，测定电能计量器具误差，或模拟现场故障、错误接线方式，以确定误差或更正系数。
参考文献：
[1]沈华.“直接核算三步法”确定电能计量差错的退补电量[J].华东电力，2015(10).
[2]徐振兴.电能计量差错退补电量核算方法的研究及实践[J].中国计量，2019(07).
