摘要：笔者针对目前油田石油开采过程中，现有井口密封装置在使用中，由于老式防喷装置无法对心杆进行有效的偏移修正，并且防喷方法存在一定的安全隐患的问题，笔者创新设计研制开发了一种新型油井防喷装置，结合现在普遍使用的防喷装置进行创新设计，通过在油井内部对称安装的测距仪，能够及时的测量出心杆在油井中运动的偏差，并通过调偏装置进行气动调偏，整个调偏过程稳定且迅速，使用效果本装置优秀。本装置实现心杆偏移自动修正和防喷密封的问题，同时消除了工作的安全风险隐患，因而具有很高的推广使用价值。
关键词：采油；密封装置；防喷
1研究背景
防喷器是用于试油、修井、完井等作业过程中关闭井口，防止井喷事故发生，将全本装置封和半封两种功能合为一体，具有结构简单，易操作，耐高压等特点，是油田常用的防止井本装置喷的安全密封井口装置，现有的防喷装置结构与技术相对完善，但是在长时间的使用中还是存在着一些问题，比如，现有的防喷器因此光杆长期保持在高摩擦阻力下工作，导致抽本装置油机拉动光杆的负荷很大，也加快了光杆和密封环的磨损，由于光杆偏、负荷重，经常发生本装置光杆断落井造成喷油污染，不仅污染了环境，增加管理难度及工作量，而且造成频繁停井甚本装置至躺井，导致产量损失；比如，老式防喷装置无法对心杆进行有效的偏移修正，并且防喷方法
2装置的研制
笔者研究设计了一种可调偏采油井口防喷装置，以解决上述背景技术中提出的心杆偏移无法修正和防喷方法存在缺陷的问题。为实现上述目的，本本装置提供如下技术方案：一种可调偏采油井口防喷装置，包括壳体、闭合装置和油井，所述壳体上方连接有调偏装置，且其两侧放置有泵箱，所述调偏装置内部安装有气泵，所述泵箱右侧连接有环闭油箱，且环闭油箱内部设置有活塞，所述泵箱内部设置有油泵，且油泵下方安装有泄油阀，所述活塞通过连接板与胶芯相互连接，所述油井内部设置有心杆，且其下方安装有连接法兰，所述油井上方两侧设置有测距仪，所述闭合装置内部设置有榫眼，且榫眼右侧安装有榫头，所述榫眼外侧安装有密封圈，所述榫头上方设置有销孔，且其下方安装有定位销。优选的，所述胶芯采用密封橡胶制成，且其为可闭合中空管状结构。优选的，所述连接板为可升降结构，且其升降范围为0-15cm。优选的，所述测距仪关于油井对称安装有2个。优选的，所述榫眼的深度与榫头的长度保持一致，且其表面均安装有密封圈。
3装置附图说明

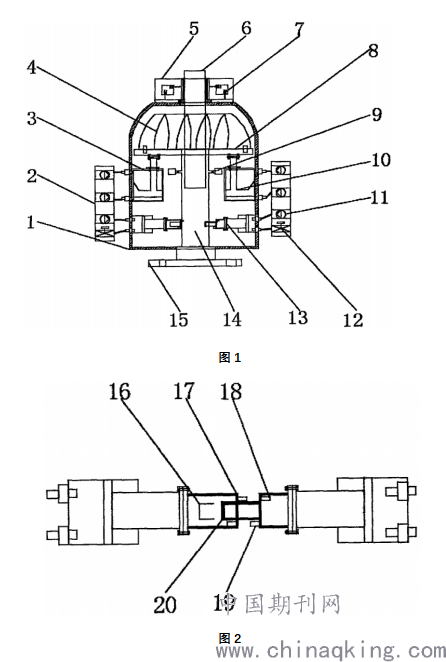

图1为本本装置结构整体示意图；图2为本本装置结构闭合装置示意图。
.png)
附图标记说明：
图中：1、壳体，2、泵箱，3、环闭油箱，4、胶芯，5、调偏装置，6、心杆，7、气泵，8、连接板，9、测距仪，10、活塞，11、油泵，12、泄油阀，13、闭合装置，14、油井，15、连接法兰，16、榫眼，17、密封圈，18、销孔，19、定位销，20、榫头。
4具体操作方法
该装置的具体操作和使用方法如下：
参阅图1-2，本装置提供一种技术方案：一种可调偏采油井口防喷装置，包括壳体1、泵箱2、环闭油箱3、胶芯4、调偏装置5、心杆6、气泵7、连接板8、测距仪9、活塞10、油泵11、泄油阀12、闭合装置13、油井14、连接法兰15、榫眼16、密封圈17、销孔18、定位销19和榫头20，壳体1上方连接有调偏装置5，且其两侧放置有泵箱2，调偏装置5内部安装有气泵7，泵箱2右侧连接有环闭油箱3，且环闭油箱3内部设置有活塞10，泵箱10内部设置有油泵11，且油泵11下方安装有泄油阀12，活塞10通过连接板8与胶芯4相互连接，连接板8为可升降结构，且其升降范围为0-15cm，胶芯4采用密封橡胶制成，且其为可闭合中空管状结构，油井14内部设置有心杆6，且其下方安装有连接法兰15，油井14上方两侧设置有测距仪9，测距仪9关于油井14对称安装有2个，闭合装置13内部设置有榫眼16，且榫眼16右侧安装有榫头20，榫眼16的深度与榫头20的长度保持一致，且其表面均安装有密封圈17，榫眼16外侧安装有密封圈17，榫头20上方设置有销孔18，且其下方安装有定位销19。工作原理：在使用该可调偏采油井口防喷装置时，整体工作原理比较容易理解，首先进行调偏工作，当心杆6在油井14发生偏移时，测距仪9通过比较油井14两侧到心杆6的距离不同，及时控制调偏装置5进行调偏工作，气泵7通过改变心杆6两侧的定位板的姿态，来保证整个使用过程中，心杆6始终处于一个安全的状态，而当需要对油井14进行防喷工作时，泵箱2内部的油泵11开始向环闭油箱3和闭合装置13供油，这样活塞10带动胶芯4开始向上运动，此时由于壳体1上方直径开始变小，这样就导致了胶芯4开始闭合，到达封堵的目的，同时闭合装置13在液压的作用下开始移动，导致榫头20插入到榫眼16中，相互之间紧密的配合，完成二次封堵，至此为整个可调偏采油井口防喷装置的使用过程。
与现有技术相比，本本装置的有益效果是：该可调偏采油井防喷装置，结合现在普遍使用的防喷装置进行创新设计，通过在油井内部对称安装的测距仪，能够及时的测量出心杆在油井中运动的偏差，并通过调偏装置进行气动调偏，整个调偏过程稳定且迅速，使用效果优秀，最后采用环闭装置和闭合装置配合工作的方法，使得整个防喷过程安全且稳定，不会因为单个防喷设备的损坏就发生井喷。
该装置结合现在普遍使用的防喷装置进行创新设计，通过在油井内部对称安装的测距仪，能够及时的测量出心杆在油井中运动的偏差，并通过调偏装置进行气动调偏，整个调偏过程稳定且迅速，使用效果优秀。本装置不仅实现了心杆偏移自动修正和防喷密封的问题，同时还消除了工作的安全风险隐患，因而具有很高的推广价值，。
