S1240程控交换JRSU的介绍和故障处理

发表时间:2021/6/15   来源:《科学与技术》2021年6期   作者:武 强
[导读] 介绍S1240程控交换JRSU的硬件组成和安全块的分布,分析电路板亮灯的状态
        武 强
        山东省专用通信局   山东省   济南市   250001
        摘要:介绍S1240程控交换JRSU的硬件组成和安全块的分布,分析电路板亮灯的状态,列举了常用MACRO的应用和实操中遇到JRSU问题解决处理方法。
        关键字:JRSU组成;电路板亮灯状态分析;常用MACRO;维护实例
        一、介绍JRSU的组成:
        以介绍JR03-A2机型为例
1、硬件组成:
        首先在硬件上,常见的有JRSU机架类型有JR01-Ax,JR02-Ax,JR03-Ax,(X=1表示满配置,X=2表示非满置)。JR01-Ax满配置256个用户,JR02-Ax满配置768用户,JR03-Ax满配置可配备976模拟用户线和24数字用户线。
        每个JR03-A2最多配备八个2M,
        模块局需要的电路板如下:
        ALCN   61块
        ISTB   3块(可选)
        RNGF   2块
        TAUC   1块
        CALC   2块
        DTRF   2块(AAAA 或CABA,75欧姆)(ABAA为120欧姆)
        CONV25  2块
        CONV28  根据需要配备,为ISTB板供电
        ECFC(可选) 1块(当传输中断后提供内部紧急呼叫和录音通知)

        母局需要配备的电路板如下:
        MCUB   2块(BBCB)
        DTRF   2块(ACAA 或CCAA,75欧姆)(ADAA为120欧姆)

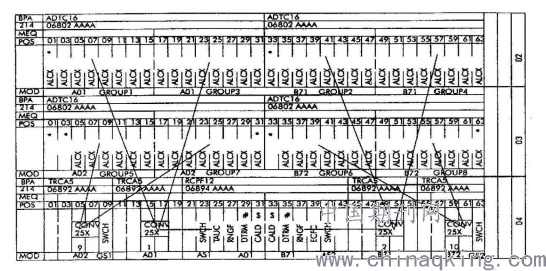

        JRSU机架结构图:

2、安全块分布:

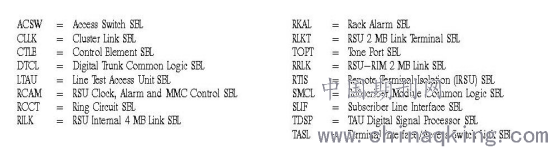

各SBL代表的意思:

        CALX  时钟和告警板(一般为CALC)
        DTRX  数字中继板(X= A, E, F OR H)
        ECFX  紧急呼叫功能板X=A, B OR C;
        RRLK  RIM-RSU 2MB链路, DTRF 板 可 带2 个RRLK,DTRH 板只 能  带 一 个RRLK;
        RLKT  RSU 2MB 链路终端
        RILK  RSU 内部4M链路
        RCAM  RSU 时钟告警和人机命令控制
二、各电路板灯的状态:
        1、  DTRX-RIM 指示灯的说明(母局)
        LED1 & LED2  当RSU未被激活时,此两盏灯慢闪,当RSU活
        了之后,此两灯快闪;
        LED3   只有当进行PACKET  SWITCHING 时,才闪动;
              LED4   指示LOOPA的状态
                     熄灭      没有告警
                     常亮      有告警
                     慢闪      此LOOP上没有RSU处于工作状态
                     快闪      此LOOP上至少有一个RSU处于工作状态
              LED5    指示LOOPB的状态,说明同LED4;
              LED6    指示系统的不同工作状态
                             熄灭      普通工作状态
                             常亮      不正常的状态。系统运行于PROM。
                             慢闪      远端正处于慢装载,系统还能处理
                                       用户呼叫
                             快闪      远端正处于快装载,系统不能处理
                                       用户呼叫
2、  RX-RSU指示灯的说明(模块局)

                  LED1  表示偶模块运行状态,快闪    正常工作状态,
                                                        熄灭    不在工作状态。
                LED2  表示奇模块运行状态,快闪    正常工作状态,
                                                        熄灭    不在工作状态。
              LED3   只有当进行PACKET  SWITCHING 时,才闪动;
              LED4   指示LOOPA的状态
                              熄灭      没有告警
                              常亮      有告警
                              慢闪      此LOOP处于非工作状态
                              快闪      此LOOP处于工作状态
              LED5   指示LOOPB的状态,说明同LED4;
              LED6   指示系统的不同工作状态
                              熄灭      普通工作状态
                              常亮      不正常的状态。系统运行于PROM。
                              慢闪      远端正处于慢装载,系统还能处理
                                        用户呼叫
                              快闪      远端正处于快装载,系统不能处理
                                        用户呼叫
3、  CALX指示灯的说明
       LED1 常亮 有警急告警存在;(如果删除相关JRSU告警,灯会熄灭)
         LED2 常亮 有非警急告警存在;

4、  ECFX 指示灯的说明
              ECFA 和 ECFB 使用三盏灯, 而ECFC 使用四盏灯.
              LED1    显示与上半侧RSU相连的一些信息
                      熄灭       表明与上半侧没有联系
                      慢闪       表明与上半侧联系正常
                      快闪       表明上半侧已处于紧急呼叫状态
              LED2    显示与下半侧RSU相连的一些信息
                      熄灭       表明与下半侧没有联系
                      慢闪       表明与下半侧联系正常
                      快闪       表明下半侧已处于紧急呼叫状态
              LED3    常亮        santity timer溢出告警;
              LED4    常亮        表明TCXO 频率超出许可范围

        三、常用的一些MACRO:
        注:相关RSU的MACRO多放在LIB 963T
        1、查找母局配备的IRSUIM模块
        >:IDS T,IRSUIM
        2、>:RSTATE1 <RIMNA>这个MACRO可以快速的显示IRSUIM模块的与LOOP相关的SBLSTATE,而不用再用很慢的45号命令。
        3、在EC74L108版的S1240交换机,可用以下MACRO进行观察JRSU的链路状态:
        >SELLIB   963T
>:IRIMSYM  JRSU模块NA
>:LOOP1  NA(偶模块)  RRLK1
>:LOOP2  NA(偶模块)  RRLK2
>:LOOP3  NA(奇模块)  RRLK3
>:LOOP4  NA(奇模块)  RRLK4
        在EC74L204版的S1240交换机,可用以下MACRO进行观察JRSU的链路状态:
  >SELLIB   961T
>SIMB74:  JRSU模块NA
>:L_LOOP1  NA(偶模块)  RRLK1
>:L_LOOP2  NA(偶模块)  RRLK2
>:L_LOOP3  NA(奇模块)  RRLK3
>:L_LOOP4  NA(奇模块)  RRLK4
        其中显示出来:
        DTCL    NBR   1     02    02    00
        RRLK    NBR   1     02    02    00
        RLKT    NBR   1     02    02
        RSU     NBR   1     02    02
        我们只顺关注头两列即可,各种数值表示的意思:
00= OUT  OF  SERVICE    (OOS)
01= SOFTWARE  OUT OF SERIVE  (SOS)
02= IN SERVICE  (INS)
03= UNEQUIPPED   (NEQ)
04= EXTERNAL FAULT  (EF)
05= IN SERVICE   WTC  RRLK, RLKT, STATE)
        4、>AC RIMNA.
        >:TW <RTISNBR>
        这个MACRO可以显示一个RTIS所包括的8块用户板上的128个用户的终端状态状态,具体的数值代表的意思可以看用户模块部分。
        四、JRSU一些问题的处理
        实例一:在正常情况下,用下面命令装配一个新的机架:
         <7458:EQUIP,RIMNA=H'710,RTIS=1,RACKID=93&C,RACKVER="JR03-A2",
        <RSUNAME="YUANTOU2",TKCAT=DOUBLE,NBRLIT=128,DROPNBR=1,LINECAT=ANALOG。
        注意:RTIS的装配顺序为:1,5,2,6,3,7,4,8,并且无论在装配奇或偶模块的RTIS时,参量RIMNA的赋值都要给偶模块的网络地址。
        一般RTIS=3的第一和第三槽口以及RTIS=7的第三十三槽口处装配ISDN用户板,所以在装配这两个RTIS时参量NBRLIT的取值应分别为96和112。同时上面提到的三块ISTB板应该用下面命令来装配:
<RSU-HW-RECONFIG(4082):EQPBOARD,RITPOS=93&C&3&1,RITTYPE="ISTB",RITVAR="CADA"。
        如果上面命令不成功,一般是相关表R_RSUPBA1中相应TUPLE的RITVAR值出错,通过在SACECP中TRACE  FMM  10C4或直接TRACE  RELATION  R_RSUPBA1即可找到相关的TUPLE.。
        >AC E ( SACECP)
        000E>TRC REL %'R_RSUPBA1'
        <4082:EQPBOARD,RITPOS=95&                                                    B&3&1,RITTYPE="ISTB",RITVAR="CADA".

         RSU-HW-RECONFIG                                NOT SUCCESSFUL
         -------------------------------------------------------------------------
         RECONFIG TYPE        = EQUIP BOARD

         RIM CE TYPE          = 21
         RIM CE TYPE 2 (ARCU) = 255
         RIMNA               = H'16
         RITPOS               = 95  & B  & 3   & 1
         RITTYP               = ISTB
         RITVAR               = CADA

         RESULT MESSAGE:

         216

         LAST REPORT      04103
      下面修改TRACE到的TUPLE的D_RITVAR值
      <378:1="R_RSUPBA1",2="D_RACKTYP"&0&"EBH"&"D_RITTYP"&0&"57H"
      <&"D_REF_SLOT"&0&"1"&"D_SHELFNB"&0&"3"&"D_TYP_VERS"&0&"93H",
      <3="D_RITVAR"&0&"CADA",ECHO.

      这时再装配相应的ISTB板就会成功:
       <4082:EQPBOARD,RITPOS=95&B&3&1,RITTYPE="ISTB",RITVAR="CADA".

        实例二:机架标识(RACKID)在各相关表中的数据不一致。这种情况的处理需要先在R_RACKTPT1中找出一个没有使用的机架标识(例如99&C),用<7458:EQUIP……装配成功,再在R_RACKTPT1中CREATE一个TUPLE关于机架文件给出的机架标识(93&C),然后做<7458:DELETE命令删除机架93&C,将R_RACKTPT1中关于99&C的TUPLE删除。最后回到情况一。
    a)  根据机架文件的要求本次要扩容的远端模块的表示为93&C,但用命令<7458:EQUIP,RACKID=93&C,……来装配时报告不成功,提示的错误原因为RACKID已经存在。所以本次扩容先在R_RACKTPT1中找一个没有使用的RACKID,例如99&C装配:
    <7458:EQUIP,RIMNA=H'710,RTIS=1,RACKID=99&C,RACKVER="JR03-A2",
<RSUNAME="YUANTOU2",TKCAT=DOUBLE,NBRLIT=128,DROPNBR=1,LINECAT=ANALOG。
尽管上述命令成功,但此时再做<7458:DELETE或做〈7458:EXTEND……装配其余RTIS均不成功,报告提示为:DROPNBR INCONSISTENT。并且用命令<4083:……显示也不成功。
<7458:DELETE,RIMNA=H’710,DROPNBR=1,RACKID=99&C.
?       RSU-HW-EXTEND                                             NOT SUCCESSFUL
                                                           FINAL   RESULT 0001 -
       ------------------------------------------------------------------------
       EXTENSION TYPE    = DELETE RACK

       RIM APT           = IRSUIM
       RACKID            = 99&C
       RIMNA UP - LO     = H'710 - H'711
       DROPNBR           = 1
       RSUNAME           = YUANTOU2

       RESULT MESSAGE: RACKID - DROP NUMBER INCONSIST.
?
       LAST REPORT      07458
b)下面在R_RACKTPT1中CREATE一个关于的93&C的TUPLE:
    <376:1="R_RACKTPT1",2="D_STNB"&0&"93"&"D_RACKNB"&0&"03"
<&"D_TYP_VERS"&0&"93"&"D_RACKTYP"&0&"EBH"&”D_TYP_VERS”&0&”93H”.
c)再将93&C这个机架删掉:
   <7458:DELETE,RIMNA=H’710,DROPNBR=1,RACKID=93&C.
     报告略。
d)再将R_RACKTPT1中关于99&C的TUPLE删掉:
   <377:1="R_RACKTPT1",2="D_STNB"&0&"99"&"D_RACKNB"&0&"3".
e)然后再根据要求装配93&C:
    <7458:EQUIP,TKCAT=DOUBLE,LINECAT=ANALOGUE,NBRLIT=128,RTIS=1,RACKID=93&C,
<RACKVER="JR03-A2",RSUNAME="YUANTOU2", RIMNA=H’710,DROPNBR=1。
    报告略。
   此时用人机命令<4083:…显示成功:
     <4083:RIMNA=H'710.
实例三:远端模块已经存在,但没有装配满,例如H’612&H’613已经装配了RTIS=1,5,2,6,3,还有RTIS=7,4,8没有装配,本次扩容订购了相应的ALCN板,扩容步骤如下:
    首先用<45命令显示H’612&H’613的安全块状态,相应未装配的RTIS在报告中不显示,必须处于未装配状态,表现在R_STATE1.D_SBLSTAT=0A&D_DEVTYPE=0000

        <7458:EXTEND,RIMNA=H'600,DROPNBR=1,RTIS=7,RACKVER=”JR03-A2”,LINECAT=ANALOG,
        NBRLIT=128,RACKID=97&C.

          RSU-HW-EXTEND                                           NOT SUCCESSFUL
                                                           FINAL   RESULT 0001 -
       -------------------------------------------------------------------------
       EXTENSION TYPE    = EXTEND RACK
?
       RIM APT           = IRSUIM
       RACKID            = 97&C
       RIMNA UP - LO     = H'600 - H'601
       DROPNBR           = 1
       RSUNAME           = LAOSHAN
       RACK-VERSION      = JR03-A2
       LINECAT           = ANALOGUE
       NUMIT A/D         = 112
       RTIS              = 7

       RACK OPTION       = 1

        GR FUTYP  RIT      VAR  CAT  SH  RFSL  SLOTEQP ->
       -----------------------------------------------------------------------

       RESULT MESSAGE: RTIS REQUESTED ALREADY EQUIPPED

       LAST REPORT      07458
    通过在SACECP中TRACE FMM B9A等,可追踪到相关表R_RIMCONF2数据有错,通过修改R_RIMCONF2中相关的RTIS的值即可。
     <378:1="R_RIMCONF2",2="D_LCE_ID"&0&"A770H",3="D_RTIS_BL3"
<&0&"0000000000000000",ECHO.

           MODIFY-TUPLE                                                SUCCESSFUL
       -------------------------------------------------------------------------
       D_LCE_ID   = A770
       D_RTIS_BL1 = 0500000000000000
       D_RTIS_BL2 = 0600000000000000
       D_RTIS_BL3 =  0000000000000000  (原来值为0700000000000000,表示此RTIS已装配)
       D_RTIS_BL4 = 0800000000000000
       D_RSURACK  = EB00000000000000
       D_ECF_EQP  = 5C000000000000000000000000000000
       D_TMI_EQP  = 000000000000000000000000000000000000000000000000000000
       D_TMI_EQP  = 0000000000
       D_LPF_EQP  = 000000000000000000000000000000000000000000000000000000
       D_LPF_EQP  = 0000000000
       D_DTRX_RNG = 0000000000000000
       D_ALW_INTR = 00
       D_DTRX_EQ  = 00F7
       D_SWCH_EQP = 0000
       D_AN_TYPE  = 0000000000000000
         D_IST_EQP  = 0057
    这时做下面命令就会成功:
    <7458:EXTEND,RIMNA=H'600,LINECAT=ANALOG,RACKID=97&C,NBRLIT=112,
     DROPNBR=1,RACKVER="JR03-A2"RTIS=7.

        实例四: 某JRSU模块局RTIS5、RTIS7共256个用户作主叫正常,作被叫则不振铃,但摘机能正常通话。
        A.根据故障现象初步分析,PCM-LINK正常,问题肯定出在与RCCT 3 相关的硬件部件上,包括RNGF、RTIS5及RTIS7的所有ALCN板、后板;
        B.首先将RCCT3相关的硬件部件从铃流总线上断开:从后板拔出04::38BA11及04::38BA15位置上的电缆。
        C.确定04::37位置上的RNGF是否损坏:可将该板调换至04::27槽位上测试。
        D.将无故障的RNGF插回04::37并救活,注意插板或激活过程中是否有异常(即打火或有异响等);如有异常,则可能是04分架的后板有短路现象,应考虑更换后板。
        E.将RTIS7的RCCT3相关的ALCN板(除03::35槽位外)用6命令打死后拔出,试拨03::35槽位上的用户是否正常;如不正常,则可能是03::35槽位上的ALCN板或03分架右半分架的后板故障,应考虑更换相关硬件。
        F.将RTIS5的RCCT3相关的ALCN板(除02::33槽位外)用6命令打死后拔出,试拨03::35槽位上的用户是否正常;如不正常,则可能是02::33槽位上的ALCN板或02分架右半分架的后板故障,应考虑更换相关硬件。
 实例五:某远端JRSU局因停电造成与母局通话中断,当供电恢复时,JRSU与母局的中继连接仍未连通(通过观察DTRF板上的灯发现灯状态为LED1和LED2、LED4和LED5慢闪)。
        LED1~~LED5灯慢闪表明RSU未被激活时,这时候需要维护人员对一些重要安全块进行打死、激活命令的操作。按顺序依此对RRLK、RLKT,RILK<6:  <7:命令,一般情况下如果报告全部成功,JRSU即被激活(通过观察DTRF板上的灯发现灯状态为LED1和LED2、LED4和LED5快闪)。如果RRLK激活报告不成功,则要传输方面配合检查是否有问题。如RLKT、RILK激活不成功,着重考虑JRSU远端的各种DTRF、RNGA、ALCN等电路板影响,通过换板,拔出一些用户板,重新拔插板件等方法解决。

        五、JRSU总结
        JRSU局点多分布在距离母局较远的地级市、乡镇或小区会给维护人员带来诸多不便,但我们知道JRSU的软件数据由母局控制,而数据一般在开通已完成,不做修改应没问题。所以JRSU平时维护工作主要集中在JRSU的电路板硬件和传输设备、电源、用户外线等维护上、对JRSU的电路板硬件要加强ALCN例行例测、RCCT诊断测试等,对传输设备维护要定时进行误码率测试、电源的防雷接地、用户外线的各项电气指标要尽量符合标准。在实际工作中远端模块局的机务员最好掌握换板位置,电缆标签、内外线隔开等基本知识,方便母局与远端局配合工作。
        参考文献
        【1】洛永春、谭鹃、王迎迎.S1240交换机JRSU简介及使用维护.科技创新导报,2011(12)
        【2】吴延红、刘玉兰. S1240交换机JRSU局维护经验.数字技术与应用,2011
        【3】沈艳秋、石延华.S1240 JRSU的创建.通信管理与技术,2007
作者简介: 武强(1979-),男,汉族,山东省济南市人,山东省专用通信局工程师。研究领域:电信交换、通信工程建设等。身份证号码:370104197906242214
