某综合体项目空调设计

发表时间：2021/6/15 来源：《基层建设》2021年第6期作者：谌杰

[导读] 摘要：介绍了某大型综合体的冷源方案、空调水系统方案及空调风系统方案。

        广州珠江外资建筑设计院有限公司 510000
        摘要：介绍了某大型综合体的冷源方案、空调水系统方案及空调风系统方案。
        关键词：高层建筑；水系统；空调系统
        1 工程概况
        本项目位于珠海市，项目总建筑面积101826平方米（地下建筑面积20434平方米，地上建筑面积81392平方米），建筑高度100米，其中地上共23层，为办公和商业，地下共2层为车库和设备用房。
        2 设计参数及冷负荷
        2.1 室内设计参数
        空调室外室内主要设计参数如表1和表2
        表1 空调室外气象参数

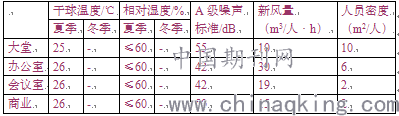

表2 空调室内主要设计参数

        2.2 冷、热源负荷
        该工程空调冷负荷计算采用谐波法，空调区各项逐时冷负荷的综合最大值作为空调系统的夏季
        冷负荷，各区域的空调冷负荷如表3所示。
        表3 空调冷、热负荷

        3 空调冷源和空调水系统
        3.1 空调冷源设备
        1）根据各层平面功能布局及业主运营需求，共分为三个独立的空调系统分区：1层至6层商业和办公采用水冷式集中空调系统，七至十五层公寓采用分体空调，十六至二十三层办公采用变制冷剂流量多联机空调系统。
        2）水冷式集中空调系统选用选用3台制冷量为1406KW的螺杆式冷水机组（COP≥6.3，IPLV≥6.0）空调系统冷冻水供回水温度为7℃/12℃，冷冻水泵选用4台流量250m3/h、扬程为300kPa的卧式离心水泵（变频，三用一备）；冷却水供回水温为37℃/32℃，冷却水泵选用3台流量300m3/h、扬程为260kPa的卧式离心水泵（变频，三用一备）；冷却塔选用3台400m3/h的冷却塔（风机变频）放置于裙楼屋面。制冷机组冷凝器、蒸发器及水泵的承压能力均为1.0MPa。
        3）七至十五层每间公寓预留分体空调。
        4）十六至二十三层采用多联机+新风空调系统，多联机室外机放在塔楼天面。
        5）垃圾房、电梯机房设置分体空调，其中电梯机房分体空调选用带断电记忆功能的单冷型壁挂机，空调配电回路分别设置时间继电器。（图1）
        3.2 空调水系统
        1）冷热水系统:冷冻水供回水温度为7/12℃，冷却水温度为32/37℃，冷冻水泵、冷却水泵与主机采用一对一串联连接。冷冻水系统采用一次泵变频变流量系统，冷冻水泵转速根据管网最不利环路末端压差和冷水机组最小允许流量变频控制；

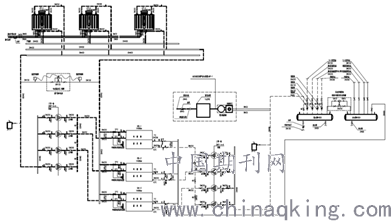

        图1 冷源系统原理图
        2）冷热水主干管系统：空调冷热水系统根据分区和功能的不同分为4个环路：商业公共区环路、商业环路、书城环路和5、6层办公环路，水系统均采用采用两管制变流量系统。商业环路和5、6层环路水平管采用同程系统，商业公共区环路、书城环路水平管采用异程系统，所有环路立管采用异程系统。
        3）水系统平衡：1.在集水器根据环路设置静态平衡阀；2.在水平干管设置静态平衡阀，调节竖向层间水系统平衡；3.空调机组、新风处理机组的回水管路上设置动态压差控制平衡阀及比例积分电动二通调节阀（或比例积分调节型压差无关型平衡控制阀）；4.风机盘管的回水管路上设置动态压差平衡阀及双位式电动二通阀（或开关型压差无关型平衡控制阀）；
        4）设置空调冷凝水回收系统，塔楼及裙楼南面空调冷凝水回收至冷却塔补水水箱，用作冷却塔补水;
        4 空调通风系统
        1）裙楼公共区、书城采用低速全空气系统,空调机组采用变频，实现节能运行，过渡季可实现不小于70%全新风运行。气流组织为上送下回或侧送下回；回风口设置CO2、PM2.5、PM10、污染物浓度探测，浓度超标时，打开新风电动阀门，加大新风量运行。
        2）裙楼首、二层商铺采用风机盘管加新风系统。气流组织为上送上回。每间商铺设置CO2、PM2.5、PM10、污染物浓度探测，与新风机连锁。
        3）开放式办公采用多联机+新风空调系统，房间内设设置CO2、PM2.5、PM10、污染物浓度探测，与新风连锁。
        4）空气净化杀菌处理：空气处理机组、新风处理机组吸入口设G4级初效过滤和F8级中效过滤器，风机出口端设光氢等离子杀菌净化装置。风机盘管、多联机室内机回风口设置抽拉式初效过滤器，回风端设光氢等离子杀菌净化装置。
        5 结论
        1）空调冷源形式结合项目的运营特点，选用集中式空调系统和变制冷剂流量多联机空调系统。集中空调冷源采用三台同型号的电制冷冷水机组，可满足部分负荷时高效运行，且互为备用提高设备使用寿命。
        2）通过控制冷却塔运转台数，风机联合变频等方式，有效利用充分利用冷却塔调料与空气接触面积，增大冷却水供回水温差。采用冷凝水作为冷却塔补水，节约水用量。
        3）结合房间或区域的运营或使用特征，选择合理地划分空调分区，采用有效的节能控制措施，实现空调和通风系统的节能运行。
