结合实际论述综合管廊防水施工的重点

发表时间：2021/6/15 来源：《基层建设》2021年第6期作者：张平

[导读] 摘要：城市综合管廊是国家为了解决城市交通拥堵问题，同时方便城市电力、通信、燃气、供排水等市政设施的维护和检修，而推广建设的工程。

        通号工程局集团城建工程有限公司山西太原 030000
        摘要：城市综合管廊是国家为了解决城市交通拥堵问题，同时方便城市电力、通信、燃气、供排水等市政设施的维护和检修，而推广建设的工程。综合管廊的建设大部分都在地下水位以下，而且建设里程长，施工缝设置数量多，如果管廊结构的防水做不好，就会极大影响管廊后期的运行，所以管廊的防水问题就成为了管廊建设的重中之重，本文结合长治市高新区长潞线综合管廊工程，采用“以防为主，多道防线，截、堵结合”的施工方法来进行论述。
        关键词：管廊；防水；接缝；橡胶止水带；抗渗
        前言
        城市综合管廊的建设属于地下工程，一般来说，地下工程都面临地下情况复杂、地下水位高、排水困难的特点。防水施工是所有地下工程施工中的重难点。本文结合长治高新区起步区长潞线（北环街-科创大道）综合管廊工程现场实际情况，针对易漏水、难施工的薄弱环节进行研究。
        一、工程概况
        长治高新区起步区长潞线综合管廊工程为高新区综合管廊系统总要组成部分。本次设计断面尺寸为（5.8+5.9）×3.9m，入廊管线包含24孔10kV电力电缆，1根DN1400原水输水管道，2根DN1200热力管道，1根DN800给水管道，1根DN350再生水管道，12孔通信缆线，及自用管线。
        本工程防水等级为二级，外包防水采用自粘全外包防水卷材。管廊防水体系主要包括结构自防水、变形缝防水、施工缝防水、附加层防水等。底板采用2mm厚自粘型SBS高聚物改性沥青防水卷材，侧墙采用2mm厚自粘型SBS高聚物改性沥青防水卷材+30mm厚苯板保护层，顶板采用2mm厚自粘型SBS高聚物改性沥青防水卷材+4mm耐根穿刺防水卷材+70mm厚C20细石混凝土保护。本工程防水断面示意如图1所示：

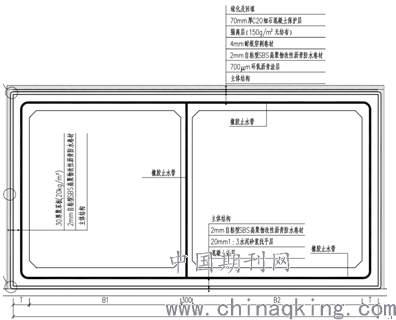

        图1 综合管廊防水断面图示意
        二、重点部位防水、防渗
        综合管廊主体防渗的原则是“以防为主，截、堵结合，刚柔相济，多道防线，因地制宜，综合治理”。主要通过采用防水混凝土、科学合理的混凝土级配、品质优良的外加剂、合理的结构分段、科学的细部设计和施工来解决综合管廊主体的防渗。
        1、变形缝处中埋式钢边止水带施工
        （1）中心线定位
        先在浇筑的混凝土底板垫层上弹出变形缝中心线及距离中线500mm的控制线。
        （2）安装钢边止水带
        中埋式钢边橡胶止水带沿管廊横向切面环向布置，接头焊接牢固。为了防止止水带移动，在预埋的定位钢筋中间的凹槽内，将钢边橡胶止水带插入，并保证外露1/2的宽度；并采用方木、模板支撑体系夹紧止水带，使之形成一个整体。
        （3）连接钢边橡胶止水带与止水钢板
        为了避免温度过高损坏止水带，焊接钢边橡胶止水带钢边与橡胶连接部分时，要用湿布覆盖降温，止水带钢边内口靠橡胶内侧严禁焊接，在交叉部位设置遇水膨胀止水条防止串水。钢边橡胶止水带主要物理性能参见表1。

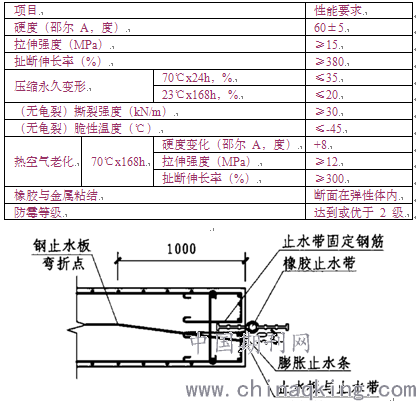

        表1 钢边橡胶止水带主要物理性能

        图2 变形缝处止水板安装示意
        （4）浇筑半幅混凝土
        主体钢筋绑扎和模板安装完毕，按规定验收合格以后，即可浇筑半幅混凝土，浇筑过程中，避免混凝土直接落在变形缝上，导致偏位或移动，并且及时振捣，避免过振、漏振。
        （5）聚硫密封膏施工
        在聚乙烯低发泡填缝板侧向采用聚硫密封进行密封，密封前保证表面清洁无杂物污染，不然会粘贴不牢。按设计图纸设计的配合比，将两种材料混合均匀，保证无汽泡，按规定的厚度涂刷均匀进行密封，聚硫密封膏主要物理性能见表1。
        （6）粘贴变形缝聚苯乙烯板
        先将变形缝位置毛刺清理干净，将30mm厚的聚苯乙烯发泡填缝板贴在变形缝位置，保证变形缝的宽度的同时要将外露部分止水带嵌入定位钢筋的中间凹槽内。
        （7）浇筑另半幅区块混凝土
        在粘贴完变形缝聚苯乙烯发泡填缝板和聚硫密封膏后，在未浇筑一侧安装限定位置的钢筋，固定好止水带以后，安装模板并浇筑混凝土。
        2、施工缝防水
        （1）该项目在底板往上50cm处纵向设置一道水平施工缝。水平施工缝在浇筑地板时埋设3mm厚300宽钢板止水带，钢板止水带须定位居中、安装牢固。镀锌钢板的连接采用搭接焊接。
        （2）水平镀锌钢板止水带与中埋式钢边止水带搭接
        当钢边止水带与钢板止水带搭接时，钢板止水带在外侧，钢边止水带在内侧，钢板与钢边采用二氧化碳气体保护焊方式焊接，焊接缝要满焊严密，以防焊缝之间渗水。如图所示：

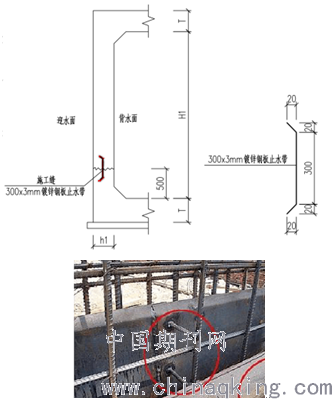

        图3 综合管廊水平施工缝防水图
        3、薄弱位置的防水处理与做法
        细部节点的处理：用与其他部位同等材质的卷材，裁好的细部用料在阴阳角等薄弱部位进行附加增强处理。方法是先按薄弱部位形状将卷材加工好，在阴阳角试贴一下，大小、形状合适后，将卷材的底面用汽油喷灯适当加热，适当加热后立刻粘贴在已涂刷了基层处理剂的主体基层上，附加层施工时要求粘贴好的卷材无空鼓，并贴紧压实。对所有的阴阳角部位、高出基层表面的地方做基层处理，附加层宽度一般不得小于250mm。
        4、外墙防水保护层施工
        侧墙防水层保护层采用30厚挤塑板为主要材料，粘接主要采用聚醋酸乙烯胶粘合剂点粘。
        （1）基层清理
        ①清理防水表面上残留的杂物等；
        ②检查施工完成的防水层有无开裂或者空鼓甚至破损现象存在。
        ⑵聚醋酸乙烯胶粘合剂饼
        使用购买厂家已配制好的聚醋酸乙烯胶，在使用时检查其是否调制均匀。
        （2）粘贴挤塑板
        ①将挤塑板沿长边方向水平方向错缝铺贴，上下相邻两排挤塑板竖向错缝1/2板长，部分错缝最小不得小于200mm，并保证铺贴连续。
        ②聚醋酸乙烯胶须使用毛刷进行涂刷，涂刷顺序是先在每块挤塑板从边缘向中间进行点涂，然后在挤塑板点涂多个φ100大小的圆形胶粘合剂饼。涂好聚醋酸乙烯胶的挤塑板必须立即粘贴在墙面需要保护的防水层上，速度要快，不然聚醋酸乙烯胶粘合剂表面会在很短时间内风干结皮，从而失去粘结作用。
        ③在预埋套管洞口部位的挤塑板施工时，禁止采用碎板拼接，要采整幅板切割，保证切割面平整、顺直、尺寸方正，其他接缝距洞口四边的距离不应小于200mm。
        5、顶板面防水保护层
        管廊顶板防水保护层采用7cm厚细石混凝土浇筑。将防水层表面的泥土、建筑垃圾等杂物打扫干净，表面无积水方可进行防水保护层施工。
        浇筑混凝土前抄测标高以确定混凝土浇筑的厚度控制高度，施工人员要谨记不得损坏下边已经完成的防水，用铝合金杆边铺边刮平并拍实；若发现局部塌陷处可采用细石混凝土补平，再用长铝合金杆子压平，最后用木质抹子搓平、并拍实。施工完毕24小时后洒水养护，每天浇水不少于二次，保证混凝土表面湿润状态，养护时间不少于7天。
        6、混凝土结构自防水
        （1）管廊的结构混凝土采用抗渗等级P8的C35混凝土，设防等级为二级。防水混凝土应通过调整配合比，掺合料配置而成。现浇混凝土段需掺入适量微膨胀剂。
        （2）水泥品种宜采用符合现行国家标准《通用硅酸盐水泥》GB175-2007的硅酸盐水泥、普通硅酸盐水泥，强度等级不低于42.5级；砂、石应符合现行国家标准《建设用卵石、碎石》GB/T14685、《建设用砂》GB/T14684的有关规定。
        7、主体表面自粘性SBS改性沥青防水卷材施工
        该项目选用的自粘性防水卷材，是以SBS等弹性体沥青、聚酯胎基、聚乙烯膜、铝箔组成的复合型卷材。该防水卷材有粘接强度超强，特殊的橡胶自粘层使卷材与基层、卷材与卷材的粘结紧密，使密封防水层形成一个整体。所以抗撕裂强度很高，可防止使用中被破坏。

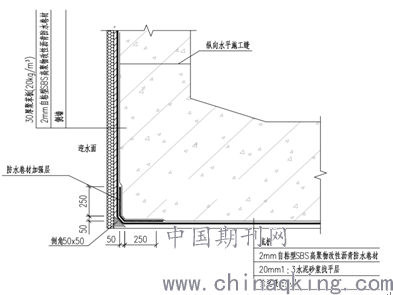

        图4 防水卷材底脚做法
        （1）表层处理
        ①为保证基层平整牢固，提前将突出的尖角，凹坑和裸露钢筋头进行处理，并打扫干净，阳角部位做成半径为10mm小圆弧，阴角处做成半径为50mm小圆弧，做法见图4。
        ②基层含水率要无明水珠，且不大于9%。
        （2）基层处理剂涂刷、弹线、试铺
        基面处理干净并验收合格后，将基层处理剂按一个方向进行涂刷，不得漏刷，薄厚均匀。采取喷涂施工时，应使用专用喷涂工具。基层处理剂涂刷施工完成后，应达到规定的干燥程度（以不粘手为准）后方可进行下一步施工。
        （3）卷材摊铺施工
        ①施工时，现场撕去隔离纸，同时进行防水卷材铺贴。不得整卷卷材打开。将去掉隔离纸的卷材按照定位线线摆放好，然后进行压实。起始端铺贴完成后，抬着卷材的工人沿着弹好的线向前滚铺，两人速度要协调、相同。滚铺施工时要边压边展开卷材；铺完一幅卷材后，从起始端用长柄滚刷开始进行滚压，以排除结合面的空气，最后粘贴牢固。
        ②面积大的坡面和侧立面：由于自粘型卷材与基层的粘结力相对较低，而且卷材因为自身重量容易出现下滑，因此在面积较大的坡面和侧立面上粘贴施工时，宜用汽油喷灯将卷材底面的胶粘剂进行适当加热后再进行粘贴，然后碾压牢固。
        ③大面积卷材铺筑完成后排气、压实，并用小压辊对搭接部位进行专门碾压，碾压顺序由内向外进行滚压，将空气排出，直到无气泡粘贴牢固为止。
        ④搭接缝处粘贴：自粘型卷材搭接搭接宽度不小于8cm，卷材在出厂时边缘均留有搭接边长，粘接时注意要撕去隔离纸粘贴。
        ⑤搭接处的密封：卷材的边角、短边搭接、预留洞等异型部位，须采用自粘橡胶沥青防水卷材专用密封膏来进行密封。搭接边密封宽度≥10cm。
        ⑥防水层铺设完成24小时内尽快进行隐蔽，不得长时间曝晒。
        三、结束语
        随着城市基础建设的加快推进，地下综合管廊对满足民生基本需求和提高城市综合承载力越来越重要，而防水施工对综合管廊的使用年限及其维护起着至关重要的影响作用。尤其是作为地下工程的防水，对施工技术提出了更高的要求，因此在施工过程中要不断改进完善施工技术，注重把控施工过程的每一个环节，保证地下综合管廊的防水施工质量。
