火灾自动报警与消防联动控制系统的设计与分析王诗豪

发表时间：2021/6/15 来源：《基层建设》2021年第6期作者：王诗豪

[导读] 摘要：随着科技的不断进步，城市的智能化也日益增强。

        蚌埠依爱消防电子有限责任公司安徽省蚌埠市 233000
        摘要：随着科技的不断进步，城市的智能化也日益增强。火灾自动报警与消防联动控制系统已经成为消防安全重要手段之一，在火灾监控、扑救及消防应急响应能力等方面提供了极其重要的保障措施。本文对火灾自动报警与消防联动自动控制系统进行研究。
        关键词：火灾自动报警；消防联动自动控制系统；分析
        1火灾自动报警系统原理分析

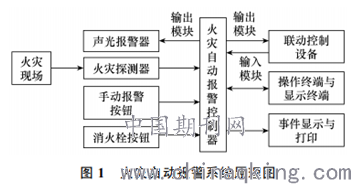

        火灾自动报警系统由火灾探测器、火灾报警控制器、火灾报警装置以及辅助设备构成。当监测区域发生火灾时，会有大量的烟和热产生，但是此类信号是模拟信号，需要转换为数字信号才能被火灾报警控制器识别。火灾探测器实现将烟和热等模拟信号转换为数字信号的功能。火灾报警控制器收到火灾信号后联动报警设备，并由辅助性设备将火灾报警信息直观地传递给值班人员。火灾自动报警系统的原理图如图1所示：

        2火灾自动报警与消防联动系统的基本要求
        FAS往往承担着两重职责：一是对建筑物内的火灾隐患进行全方位无死角监测；二是当发生火灾隐患时启用相关的消防设施设备，消除火灾隐患，阻止火势蔓延。一般在对火灾自动报警系统进行选择时，需要注意以下内容：
        （1）系统安全可靠且灵活性高，可以适用于各种环境下的使用需求，针对火灾隐患的探测精准无误；
        （2）系统内部的数据传输稳定可靠，不会出现误报、漏报等情形；
        （3）便于日常维护修理且操作简单。
        3火灾自动报警与消防联动系统的设计要点
        3.1火灾探测器的布置
        在设计建筑内FAS时，首先要选择合适的火灾探测器，并合理分配其位置，确保建筑内的任意一处空间发生火灾隐患，探测器都能及时、准确感知到。探测器的位置应严格按照《火灾自动报警系统设计规范》中的相关设计要求进行合理布置。需要注意，当发生以下情形时，火灾探测器的布置需要做出一定变动。
        （1）顶棚有梁时，当梁高出顶棚0～2m时，可忽略梁对探测器设计位置的影响，但当梁突出顶棚超过2m时，应当考虑屋梁对烟雾扩散起到的阻挡作用，并适当增加火灾探测器的数量。
        （2）在宽度小于3m的内走道顶棚设置探测器时，应居中布置，且应合理设置探测器间距、探测器到墙壁的距离。在内走道的交叉和汇合区域，必须安装一只探测器。
        （3）当探测器预设位置存在风管、风口或者灯具时，应当适当移动探测器的位置。
        （4）在通风换气比较频繁的区域或房间，探测器灵敏度相对较低，此时设计人员应当采取一定的补偿措施，重新调整每只火灾探测器的保护面积或增大探测器灵敏度。
        3.2消防控制室的设计
        消防控制室相当于整个火灾自动报警与消防联动控制系统的“大脑”，可以接收、显示并处理火灾报警信号，并控制所有与消防相关的设施设备对火情作出进一步处理。在对建筑内消防控制室进行设计时，需注意以下内容。建筑内的消防控制室应设置在地面一层或地下一层，远离电磁场感染较为严重的工作环境，且需要有直接对外出口。当一套FAS中布置了两处或两处以上的消防控制室时，应确定主控制室和分控制室。主控制室可以调控、支配各分控室和系统内的所有消防设备。各个分控室之间需要有通信渠道，但不能相互控制。消防控制室内除了消防线管配电线路外，严禁穿过其余电气线路或管道。
        3.3消防联动系统的设计
        消防联动系统的作用在于发生火灾后及时引导人员撤离，阻止火情进一步扩散而造成更大的人员、财产损失。消防联动系统的设计要点主要有包括以下内容。火灾广播扬声器应当设置在人员密集区域，如走廊、大厅、餐厅、卫生间、消防室等特殊区域。此外，由于疏散楼梯是火灾时人员撤离的主要渠道，因此疏散楼梯处也应当设置火灾广播扬声器，以更好地引导人员快速疏散。一般情况下，应急照明的持续供电时间应当高于20min，对高层或超高层建筑而言应不低于30min。应急照明灯应重点布置在走廊、疏散通道、楼梯等处。在对防排烟装置进行电路配线时，应当根据电缆的不同型号选择不同的敷设方式。对耐火性交联低电压电缆和一般的耐火性电缆，应当分别采用明敷和暗敷的方式。
        3.4电缆的敷设与选型
        在建筑的火灾报警与消防联动控制系统的设计中，电缆的敷设与选型至关重要，直接关系到FAS是否安全可靠。建筑电气设计人员在设计FAS时，系统内使用的电缆应当满足以下要求。应急照明和消防负荷配电干线应选用矿物绝缘类不燃电缆，其余普通照明和动力干线应该选用无卤低烟阻燃型电力电缆。应急照明支线及供给消防等重要负荷的配线采用无卤低烟阻燃耐火导线。敷设消防配电线路时，应该尽量避免与其他配电线路处于同一个电缆井内。若设计存在条件限制，必须将消防线路与其余线路布置在同一电缆井、沟内，必须将其分别敷设在电缆井、沟的两侧。所有应急照明支线都应当穿钢管暗敷在楼板内。
        3.5一氧化碳气体浓度传感器
        由于火灾发生时极易产生大量的一氧化碳，一氧化碳一旦被人体大量吸入，会导致人们产生昏迷，而无法快速撤离火灾现场。因此，建筑中应当设置一氧化碳气体传感器。
        3.6区域报警控制器安装
        ①区域报警控制器作为消防自动报警系统的重要组成部分，安装时，应严格执行建筑物设计要求。安装时，为避免出现脱落现象，区域报警控制器的底座应牢固，杜绝倾斜，且离地高度大于1.5m。为使用和查找方便，使用对线器进行线缆编号。②压线的施工工艺要求：a.进行绝缘摇测，测试导线的绝缘是否合格。b.将导线梳理整齐，进行分束捆绑，同时每段导线应该延长一定距离，方便日后使用。c.根据设备制造商和设计的要求，对控制箱内的模块进行配线，保持稳定和牢固，并对每根配线进行标注，方便识别。
        3.7手动火灾报警按钮的安装
        ①手动火灾报警按钮作为消防自动报警系统的重要组成部分，其主要功能是用于现场手动进行火灾报警。安装时，应严格执行建筑物设计要求，尤其是其安装的位置和高度。安装时，为避免出现脱落现象，手动火灾报警按钮的底座应牢固，杜绝倾斜。②在安装手动火灾报警按钮外接导线时，为使用和查找方便，应在外接导线尾部标注明显表示，同时延长10cm。
        3.8视频监控系统
        设有视频监控系统，可实现不低于90d的视频存储功能，视频监控显示终端设在消防值班室内，方便开展视频监控。在罐检测系统发生报警时，视频监控系统将自动调整周边摄像头至报警区，同时将视频画面自动投放至LED拼接屏显示，方便消防值班人员第一时间掌握火灾动态。
        3.9消防联动系统的其他注意事项
        应急照明的连续供电时间不应低于20min，对于超高层的建筑，时间应不低于30min。在进行设置时，应重点设置在走廊、疏散通道楼梯转弯处。火灾应急广播扬声器设置时，应重点设置在走廊、大厅和餐厅等人流量比较密集的区域。由于疏散楼梯是火灾发生时，人员撤离的主要通道，为了便于引导人群快速疏散，此处也应设置火灾应急广播扬声器。此外，还应设置在卫生间、消防室等特殊区域。防排烟装置配电线路时，应根据线缆的不同选用不同的敷设方法。对于耐火型交联低压电缆采用明敷的方式，而一般的耐火性电缆采用暗敷的方式。
        4结论
        现代建筑的智能系统中，消防自动报警消防联动系统是特别重要的一个子系统，更为建筑安全提供了强有力的消防安全保障，切实提高了整体消防能力。因为它关系者整个建筑的安全和稳定。所以，使用单位必须提高对系统的了解。
        参考文献
        [1]裴元杰，李俊民，陈双燕.综合交通换乘中心火灾自动报警系统设计要点[J].智能建筑电气技术，2018，（6）：18-21.
        [2]张立宁，安晶，张丽华.高层建筑火灾精确报警的无线复合信号系统[J].中国安全科学学报，2017，（11）：13-17.
