可监测至自观传感器的动环监控方案

发表时间：2021/6/16 来源：《探索科学》2021年5月作者：宫铁桥徐锐

[导读] 本文主要对动环监控的现状进行分析，研究动环监控存在的局限性，并提出对可监测至自观传感器的动环监控方案，为相关人员提供参考。

中国民用航空大连空中交通管理站宫铁桥徐锐 116000

摘要：本文主要对动环监控的现状进行分析，研究动环监控存在的局限性，并提出对可监测至自观传感器的动环监控方案，为相关人员提供参考。
关键词：动环监控；可监测；自观传感器
        1.近几年被重视的动环监控
        前些年，大家致力于传感器性能利用最大化，或者完善传输链路，由于设备前端都有UPS，所以对供电并未有太多关注。虽然有UPS，但是对外场施工造成的市电中断等问题，我们并不能及时发现，什么时候电池组的电耗干了(此时是传输供电中断，传感器还有备用电源)，跑道一端数据彻底没值了，才发现，外场好像断电了。(反正我不怕全无值，因为全无值肯定不是大事儿，就怕一端或某个传感器无值。)然而这时，造成断电的施工队，已经离场10个小时了。
        基于以上的情况，近几年动环监控尤为被重视，新建的方舱，都会自带动环监控系统，市电监控就不用说了，UPS、空调、室温神马的，都可以监控。老旧机房有些局或分局站会自己上一套动环监控，要么外包，要么自己设计实施。只要是机房里的，哪怕是电灯，都可以兼顾。
        2.众多动环监控存在局限性
        可能是方舱自带的动环监控系统，给大家造成的思维导向，我调研过几家兄弟单位，多数动环监控主要针对机房内部及市电进行监控，靠光纤传输。存在着一定的局现性，一是，如果机房到传感器之间的电缆被挖断，动环监控将不能监测到，等到传感器备用电瓶的电耗干，值班员才会发现，即使及时去现场，备用电瓶的电也已经耗干了，及时恢复，是不可能的了；二是，凡事靠光纤的想法，忽略了光纤资源有限性的问题，以及光纤也有可能被挖断。
        3.因一次特殊断电事故所产生的想法
        大连发生过几次电缆被外场施工挖断的情况，有两次是市电电缆被挖断，有一次是机房至传感器供电中断。机房至传感器供电中断发生在近期，6平方的带铠的电缆，硬生生地被冻土块砸断了两芯。不排除，冬天铜比较脆，同时也能看出，工人干活根本注意不到细节。这次线缆被砸断8小时后，终端数据才断，施工队早已撤场，翻看监控录像，值班员才猜测到可能由于航后施工导致了此次供电中断。后期处理就不说了，反正一波三折，好久才恢复。于是乎，我产生这样一个想法，就是动力监测，要到每部传感器，空调、室温什么的，都可以不要，市电、和传感器断电，必须第一时间知道！
        4.监测至传感器的动环方案
        两个方面：
        ①电压监测仪，很便宜的一个东西，多买几部，需要的地方都安；
        ②采用4G无线传输采集的电压信号，摆脱有线传输的限制，相对自观数据而言，这个数据有丢包或者延迟都不算事儿。只是要加一套无线传输。
        在机房与传感器间供电断开，传感器只保留探测功能，关闭其他辅助功能，由自身备用电瓶供电，续航时间8小时左右。这段时间就是黄金抢修期。基于上述两个方面，自观系统的动力环境监控我有如下设想：

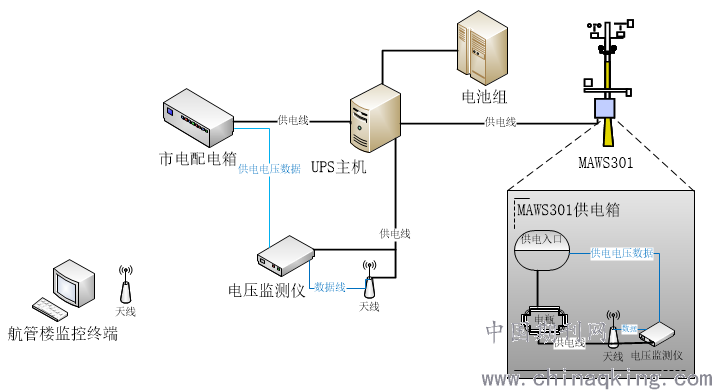

以RWY28的MAWS301为例，其他传感器原理相同，如图1所示：

图1 自观系统动环监控方案图

        可实现的监控范围：
        ①市电电压监控。
        在机房市电配电箱(UPS前端)，利用电压监测仪，截取电压数据，用天线将电压实时信息发送到航管楼监控终端，电压监测仪和天线由UPS输出端供电。当市电断开，报警信息在航管楼终端报警和发送到值班手机。此时自观系统探测和传输可以正常运行10小时左右。
        ②传感器供电电压监控
        在传感器配电箱，供电入口处，利用电压监测仪，截取电压数据，用天线发送到航管楼监控终端，电压监测仪和天线由传感器备用电瓶供电（可另加电瓶）。当机房和传感器之间供电中断，报警信息在航管楼终端报警和发送到值班手机。探测和传输可以正常运行8小时左右。
        将自观数据无线传输的模块或网桥也挂载到电瓶上，如果传感器到机房的自观数据传输线也断了，自观数据和设备电压数据同时用无线传回航管楼，避免自观数据中断。
        这种方案，对市电中断、UPS故障、传感器供电故障(场内供电故障我想到的这几种，如果有遗漏麻烦在评论区告知，谢谢！)都能够及时告知值班员，给值班员留以抢修时间。
        5.总结
        该方案可监测到每一个关键的供电节点，确保了动力环境监测的全面性；利用电瓶辅助开关电源为电压监测器和无线传输模块供电，不占用有限的光纤资源，且不受有线传输的束缚，风杆不倒，数据不断。有供电故障，第一时间告知值班员，给抢修留出黄金时间。
