办公建筑行为节能测控一体化系统设计

发表时间：2021/6/16 来源：《建筑科技》2020年11月上作者：周金光

[导读] 我国近几年来科学技术不断地发展，社会经济也在逐渐进步，建筑设施是目前我国社会中能源消耗比例较为严重的基础行业，因此加强建筑节能有着重要的作用，有效地对办公建筑行业进行节能的管理，加强节能技术的应用对行业的发展有着重要的作用。

蒂森克虏伯发动机零部件（中国）有限公司周金光

摘要：我国近几年来科学技术不断地发展，社会经济也在逐渐进步，建筑设施是目前我国社会中能源消耗比例较为严重的基础行业，因此加强建筑节能有着重要的作用，有效地对办公建筑行业进行节能的管理，加强节能技术的应用对行业的发展有着重要的作用。本文主要针对现阶段办公建筑行为节能测控一体化系统的设计进行研究，希望能通过对技术的研究降低能源消耗的主要问题，实现建筑节能一体化的发展目标。
关键词：办公建筑；行为节能；测控一体化；系统设计；节能控制
        随着城市化建设的规模不断扩大，社会经济也在逐渐地提升，公共建筑的面积逐年上升，公共建筑能耗已经成为社会较为敏感的话题。因此，加强对公共建筑的节能已经成为社会发展的全新任务和责任。近几年来我国公共建筑中电能消耗的比例较为严重，并且在公共建筑使用户的过程中，还会有行为能耗的产生，加强对建筑设备整体的节能效果，降低行为能耗的产生，从而实现建筑节能的主要发展目标。
        1、办公建筑行为节能系统整体的设计思路
        本文主要针对办公建筑行为节能控制进行分析，为了能够有效地实现对室内温度、湿度、光照度以及室内环境等方面的实时监测，需要将调节控制照明设备、空调设备以及分体式空调的调控系统进行有效地结合。本文行为节能测控一体化系统主要可以分成五个重要的组成，其中包括建筑物节能管理上位机、楼层节能控制单元、房屋末端节能装置、传感器以及能耗数据采集结构，主要的结构可以按照图1所示进行设计。在现阶段所提出的相关改造规范调理可以明确得知，节能改造或者节能建设的过程中，必须要安装公共建筑节能测控一体化系统，以此来对行为能耗的控制效果进行统计和核算工作，保证节能效果在预期的范围内。行为节能测控一体化系统主要包括对各部分改造部分能耗数据信息采集的结构，主要对办公建筑的各项能耗数据进行采集，并将所采集的系统能耗数据进行上传，传送到办公建筑节能管理的上位机中，主要的结构可以按照图2所示进行设计[1]。

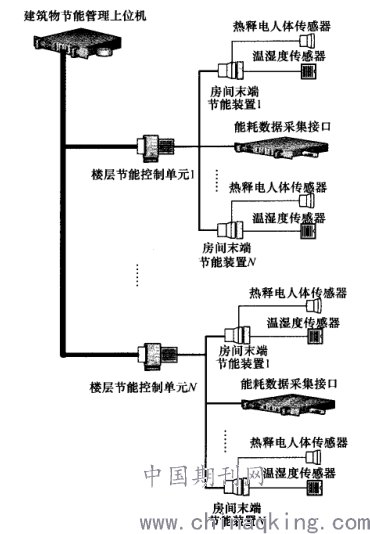

图1 行为节能测控一体化系统整体结构设计图

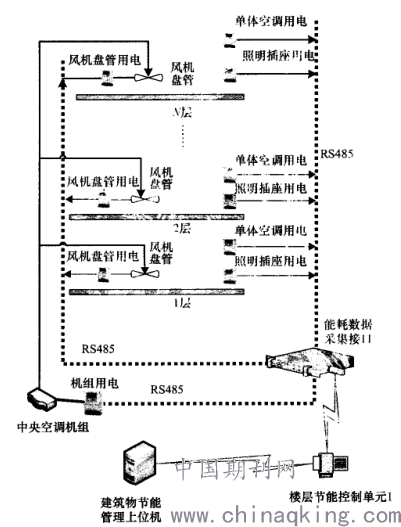

图2 能耗数据商船结构设计示意图
        2、测控一体化系统主要的组成部分和功能介绍
        测控一体化系统主要是由传感器、房间末端节能控制单元、楼层节能控制单元、建筑物节能管理计算机以及能耗数据采集接口组成，本文主要针对上述几个组成部分的功能进行简单介绍：
        （1）传感器。传感器主要包括室内温度湿度传感器、室外温度湿度传感器、人体感应传感器等。主要的功能和作用是在测控系统中充当系统的观测，将系统所需要的温度、光照程度以及人员分布情况等参数进行收集。
        （2）房间末端节能控制单元。主要的功能主要可以分为两个部分，其一是根据传感器所提供的室内温度湿度、光照程度以及人员分布等参数，来对室内进行节能的调控，比如室内包含的中央空调、分体空调以及室内照明设备等设备进行控制；其二是将房间中所使用的设备的调控数据信息快速有效地传输给楼层节能控制单元，并接收楼层控制单元的远程调控指令，保证节能控制系统的良好稳定运行[2]。
        （3）楼层节能控制单元。该单元中主要包括三个方面的功能和内容，首先是根据楼道中的光照传感器以及人体传感器所提供的参数，对楼道中的照明系统进行实时的调节；其次与放假末端节能单元之间的指令调控，将控制状态的信息及时地进行传输，保证集中调控某一个楼层中各个房间的节能状态，从而实现对办公建筑的整体调控；最后，与建筑节能管理系统之间的设备调节状态信息数据的传输，并且根据上位机所制定好的时间表，对建筑物中各楼层的电力资源使用情况，加热情况以及办公情况进行调节和管理。
        （4）建筑物节能管理上位机。上位机主要有两个方面的功能，第一是实现与楼层控制单元之间的有效数据传输，保证单元控制设备状态的良好运行，实现对建筑物的集中节能调控；地位是根据办公建筑办公时间表进行节能调节的策略制定，作为管理内容制定的重要数据参考，为后续的工作提供良好的支持。
        （5）能耗数据采集接口。该部分主要是对中央空调的各个组成部分进行有效的调控，并将中央空调在运行中所产生的能耗数据进行有效的采集，将所采集到的数据信息快速地传给公共建筑节能管理上位机，通过数据的传输进行分析、整理和研究。
        3、行为节能测控一体化系统节能控制的策略
        在对办公建筑行为节能测控一体系统进行节能控制的过程中，需要根据系统中组成部分的功能来进行有效的调节和控制，根据办公建筑不同的功效制定不同的控制策略。在对办公室内温度进行控制的过程中，需要根据办公室内实际的人员分布情况以及上下班时间规律进行系统设计；在对楼内照明系统进行调控的过程中，也可以结合目前最为先进的照明系统来进行应用，感应照明或者智能化照明系统，都可以对办公建筑的照明系统进行有效地控制；在对上位机进行控制的过程中，可以根据办公建筑使用的时间规律来制定时间控制策划表，在工作日的阶段中，对电能的供应保持顺畅良好的情况，在控制电压电流的基础上，满足工作所需要的电力资源，在非工作日或者节假日的时间段内，需要根据办公建筑所在楼号或者加班的情况，对能源的供应进行有效的调控，如果办公建筑内没有加班的情况，仅需要开启紧急照明系统，断掉其余所有的回路电源，从而有效地实现建筑节能的基本目标[3]。除此之外，有效地对办公建筑行为节能测控一体化系统的有效设计和应用，不仅能够路保证资源的合理利用，还能提高办公建筑物内工作人员的工作效率和工作质量，为社会的发展奠定良好的基础。
        结束语：办公建筑节能测控一体化系统的设计，主要能够有效地对行为能耗进行有效地控制，降低设备在运行过程中对电力资源的损耗，实现办公建筑智能化的要求。系统地有效建立不仅能够在满足人们日常对能源需求的基本要求，还能够为人们的办公创造舒适良好的环境，实现绿色建筑节能的发展要求，为社会的进步和国家经济的提升带来许多的帮助。
参考文献：
[1]王伟丽，郭歌. 建筑物电气火灾一体化智慧消防系统设计[J]. 消防科学与技术， 2019, v.38;No.293(11):77-79.
[2]王贵超. 南京绿建大厦光伏建筑一体化（BIPV）系统设计简介[J]. 门窗， 2019, No.168(12):141+143.
[3]陈凯. 节能理念在办公楼设备控制管理系统中的设计与应用[J]. 今日自动化， 2019(1):20-22.
