紧邻周边居民建筑的地下室障碍清除施工技术

发表时间:2021/6/16   来源:《建筑科技》2021年4月上   作者:程可
[导读] 复旦大学附属华山医院病房综合楼改扩建工程项目邻近老建筑,周边环境复杂,对施工中的风险控制要求极高。并且地下障碍物种类复杂,需通过合理的清障施工,选用合适的清障工艺和施工工序清障来减少对周边环境的影响,保证整个工程的推进。


上海建工二建集团有限公司  程可   200080

摘要:复旦大学附属华山医院病房综合楼改扩建工程项目邻近老建筑,周边环境复杂,对施工中的风险控制要求极高。并且地下障碍物种类复杂,需通过合理的清障施工,选用合适的清障工艺和施工工序清障来减少对周边环境的影响,保证整个工程的推进。
[关键词]:邻近老建筑;地下障碍物;拆除;全回转套管机清障
        一、引言
        复旦大学附属华山医院病房综合楼改扩建工程位于上海市静安区长乐路(复旦大学附属华山医院总院内部),本项目地理位置极为复杂,不仅毗邻邻医院内部6号楼(22层楼),并且邻近居民住宅,南北侧为市政道路及华山花园池塘。同时现场施工前原有建筑物基础及地下室分布在整个场地内,清障时场地狭小且对周边保护要求高。因此,采取合理的分段、分区措施以及清障方法,减少周边环境影响,保证后续工程推进。
        二、工程概况
        本工程体设地下3层地下室下沉花园地下2层,地上20层,总建筑高度

88.1米。本工程基坑面积约为2550平方米,形状呈近似矩形,其中病房综合楼区域约为1860平方米,基坑周长约130米,基坑开挖深度:地库区域为15.9m,主楼区域为16.6m;下沉花园基坑面积约690平方米,基坑周长约80米,基坑开挖深度:11.75m。病房综合楼区域基坑采用1m厚的39.5m地下连续墙,邻近居民小区采用1.2m地下连续墙。下沉花园区域采用1m厚的27m地下连续墙。基坑西侧设置了,700@1000的28m钻孔灌注桩作为隔离桩。
        本次主要论述内容为靠近居民楼一侧的既有老建筑原有院区内人防保护性拆除内容。

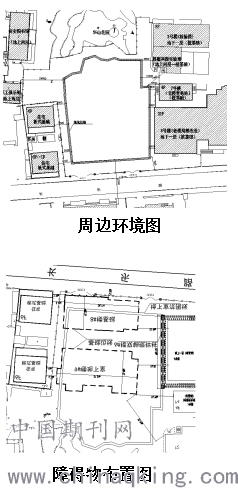

        三、周边环境
        本工程东侧为目前运营中的华山医院6号楼,6号楼与本工程基本贴近,后期两楼对接。南侧为长乐路,北侧为花园。西侧紧邻两幢居民住宅,居民楼为筏板基础,其中南楼有一层地下室,因为该两幢居民楼均为1983年老式砖混结构,所以,清障过程及围护施工对周边变形控制要求极高。

         四、主要难点
        该场地原有医院8号教学楼、9 号楼和原有6号楼围护结构。在房屋拆除中,只拆除了地上部分,地下室及基础均未拆除。场地内主要地下障碍物为:①8#楼基础为砖混结构,基础深度为1.3m,基础垫层下为70厚道渣,长*宽约为34.1m*15.3m;②9#楼地下室为框架剪力墙结构,基础埋深为4.5m, 基础垫层下为200厚,长*宽约为37.2m*19.5m,顶板厚200mm,外墙厚250mm,底板厚300mm;③6#楼原围护钻孔灌注桩A700@900,桩长12.75m,深度约为14m,双轴搅拌桩为2A700@1000双轴水泥土搅拌桩止水帷幕,桩长12.25m,深度为13.5m。
        本工程在原有人防区域需要有新的围护施工,工程桩采用钻孔灌注桩,基坑围护采用地下连续墙、三轴搅拌桩、高压旋喷桩等施工工艺,要求在其施工区域内不能存在地下障碍物,所以需将原有的旧基础和地下室清除。
        现场情况分析:
        原有老建筑为地上六层的砖混结构,地下室为条形基础,最深埋深为1.5米。
        现有人防区域的外侧剪力墙正好是以后的地下连续墙施工区域,需要完全清除。
        整个人防区域位于完全为由基坑内部,工程桩等需要将筏板完全清除。
        整个清障过程中不能产生较大沉降位移,保证老建筑的结构安全。
        综合上述采取何种清障方式成为重中之重,直接关系到后续整个工程是否能正常开展,顺利推进的前提条件,如果处理不好这个区域的清障甚至会引起不良的社会反映。
        五、具体实施分析
        通过对现场情况的排摸,并与设计、房屋检测、监测等单位做到同步协调。初步考虑三种施工方案:
        方案一,直接采用大开挖形式。
        方案二,采用保留老建筑一侧人防墙,做临时支护形式。
        方案三,采用先设置隔离桩,拆除人防板,保留原有柱梁,回填后进行剪力墙拆除,最后在逆作法B0板形成以后再用内部拆除方式。
        方案对比:
        方案一:优点为施工速度最快,操作简单。缺点为施工风险最大,开挖深度约为5.25米,周边不具备放坡,并且无法一次性完全拆除,还要分阶段拆除拆除过程不可控因素太大。此种方案对老建筑变形也最大。
        方案二采用先拆除人防区域除了剪力墙以外区域,设置混凝土或者钢支撑临时支撑,此方案优点比方案一增加了围护强度,但是施工周期长,支撑的过程中剪力墙变形控制难度大,同时此区域有新的工程桩、搅拌桩止水帷幕,剪力墙等,设置复杂支撑结构会导致后续无法施工。
        方案三,先行将人防区域的楼板拆除,保留柱子梁和底板,然后在底板上开设工程桩的桩孔,然后采用水泥土进行回填,回填完成后采用清障机器对侧边剪力墙进行清除(同步回填)此方案优点为整个清障过程中,未破坏原有的结构体系,能够保证拆除过程中所有的受力体系变成临时支撑体系,防止周边的土体有较大的变形。并且后续剪力墙清除采用跳仓清除,也能够保证整个体系问题,安全技术周边稳定性高。缺点是施工协调难度大,整个施工控制难度大,涉及的界面专业较多。施工成本高。
        最终通过各方分析讨论再用方案三进行清除,整个施工过程如下内容:
        六、施工方案实施

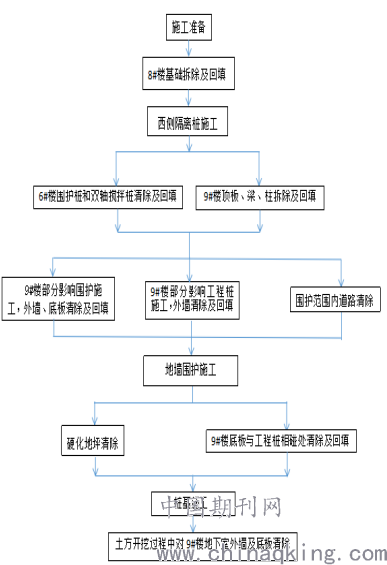

        6.1清障流程


        6.2清障施工
        (1)8#楼部分基础拆除及回填
        1)清障工作从8#楼基础开始,8#楼基础在拆除前,优先在基础西侧开挖50cm宽的沟槽,并在沟槽内放入清水,以减少基础拆除产生的震动而影响西侧小区。8#楼基础拆除采用镐头机凿除施工,拆除顺序由东向西,西侧基础保留4m范围最后拆除,待西侧隔离桩施工完成并有一定养护时间后在进行拆除。拆除过程中边拆边回填,回填采用水泥土进行分层夯实。为防止扬尘污染,所有场地内破除、清障外露的土方均用密目网覆盖,大风天气适当浇水减少扬尘污染。
        2)为确保西侧华山小区的结构安全性,施工期间在基础与华山小区之间设置钻孔灌注桩连续支护作为排桩隔离。桩径700mm,桩心距1000mm,桩长28m,连续布置。桩顶标高在地面下0.6m,同时在隔离桩上施工1000x600的压顶梁。在8#楼基础拆除及回填完成后,开始施工西侧隔离桩,隔离桩采用两台GPS-15钻机进行跳打施工,跳打采用隔三做一的方式进行,方向为由南向北施工。
        (2)6#楼双轴搅拌桩和围护桩清除
        6#楼双轴搅拌桩和围护桩清障采用直径1500mm的RT-200H全回转套管钻机进行,在施工过程中边清障边在套筒环境下进行回填,以确保清障过程中不对周边土体产生扰动。6#楼围护桩双轴搅拌桩采用单排清除,清障长度34.1m,清障深度15.5m。
        (3)9号楼清障
        1)9#楼地下室顶板、梁柱拆除及回填
        ①为避免拆除9#楼地下室过程中造成地基扰动,优先施工西侧隔离桩,待西侧隔离桩施工完毕且达到一定强度后,进行地下室顶板、梁柱等内部结构的拆除。
        ②对9#楼顶板、梁柱主要采用混凝土切割机拆除配合镐头机凿除施工,根据已有9#结构图,按照地下室梁柱墙的布置图,将此区域分为6个区,拆除顺序由1区→2区→3区→4区→5区→6区。拆除总体原则为边拆边回填,回填过程掺入5%水泥回填,水泥采用P.O42.5级普硅水泥,土方回填采用挖土机分层铺填分层碾压密实,按1m一层分层回填。
        ③在进行1区和2区的拆除时,只拆除楼板结构,保留部分梁柱,将此区域形成一个支护体系,保障清障安全。
        ④拆除过程中及时洒水,减少扬尘污染,并采取措施减少噪声污染。

        2)围护边界内9#楼外墙、底板及人防通道
        ①在9#楼回填完成后,开始对新建地下连续墙及三轴槽壁加固区域内的9#楼侧墙及底板进行清障。
        ②RT-200H全回转套管钻机采用直径1500mm的钢套管进行套打施工,方向为由南向北施工,其中9#楼清障需进行三排清障,清障宽度大于边线100mm,清障长20m,清障深度5m。
        3)9#楼地下室底板与灌注桩相碰处清除
        ①为确保地下室范围内桩基施工,优先对地下室底板和外墙范围内的灌注桩进行定点清孔;
        ②RT-200H全回转套管钻机定点清障,需清孔42个,其中工程桩32个,清孔孔径1000mm,立柱桩10个,清孔孔径1300mm。拆除过程中应及时进行回填,回填采用水泥土进行分层夯实。
      (4)9#楼外墙、底板清除
        ①待围护结构养护完成开始进行9#楼地下室剩余外墙及底板的拆除。
        ②采用一台1.0m3履带式液压挖掘机对原有回填土进行挖除,将挖除的土放置在北侧场地上。
        ③后续外墙及底板的开挖采用1:1.5放坡开挖的型式进行,立即采用镐头机对外墙及底板进行破碎,经破碎后的混凝土块全部外运。
        七、结论
        采用此种清障方案对设备选型(主要采用RT-200H全套管全回转钻机进行清障噪声小,对周边土体扰动小,清障效果好),周边环境综合考虑,前后施工搭接以及整个工程的宏观控制要求非常高,施工前期需要将整个过程中给的不利因数全部考虑进去,并且整个清障过程持续时间为2个月,从开始清障至此区域剪力墙清除完成周边最大变形为5mm以内,适用于周边复杂的清障工程。
        在项目的清障过程中,优化清障施工方案,合理指定清障流程,确保了桩基和围护工程施工的场地条件,并在开挖第二层土方后表层场地内障碍物均已清除完成,为工程质量和工程进度提供保证,本项目此种施工方法不仅考虑老建筑遗留问题,同时也结合了新建的逆作法B0板作为支撑体系。可为同类复杂工程提供参考和相关经验。
参考文献:
[1]葛国华.上海外滩通道综合改造工程中的深层障碍物清除技术[J].建筑施工,2010,32(11):1102-1103.
[2]陈小敏,王志坚,张高伟.复杂地层各种地下障碍物清理施工技术[J].山西建筑,2012,38(16):75-76.
[3]薛强雄.市政道路顶管遇地下韧性障碍物处理施工难点分析[J].建材与装饰:上旬,2016,0(9):215-216.
[4]潘建中,顾佳欣.邻近地铁、住宅的地下障碍物清除施工技术[J].建筑施工,2011,33(8):668-671.
