1.工程概况
中新天津生态城中部片区雨水泵站工程处在天津市滨海新区，雨水泵站设计流量约每秒20立方米，占地面积超过五千七百平方米，预留DN2800mm钢筋混凝土进水管， 管道分布在进水交汇井南北两侧，南侧41m，北侧46.5m，根据国家标准《混凝土和钢筋混凝土排水管》（GB/T11836-2009），以管节2.5米柔性企口钢筋混凝土管III级管材为主要材料。现状地面高程4.05m，管底设计高程-6.5m。
2.现场条件
顶管工程位于进站道路旁，距离道路周边绿化区域约为10m，距中新大道边缘约为30m。雨水泵站项目其余工程目前处于基本完工状态，外檐装饰装修工程基本完成，庭院道路在混凝土管道施工完成后进行施工，顶管工程位于整个项目关键线路上，涉及到整个工程的竣工完成情况。
.png)

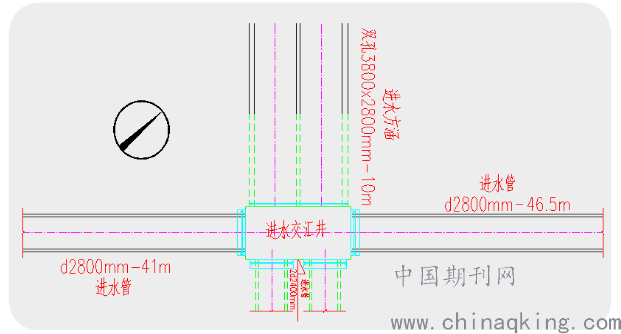

图1：顶管路由走向图
3.地质条件
勘察资料显示，施工场地深度范围在25.00m以内的地基土分为4层，分别是人工填土层，全新统中组海相沉积层，全新统下组沼泽相沉积层以及全新统下组陆相冲积层，准备在海相沉积层拟建管道，这一层以粉质土壤为主。勘察期间对地下水位进行测量，发现水位没有明显波动。静止水位埋深1.50～3.20m，相当于标高1.36～1.11m。表层地下水属潜水类型，主要是大气降水对其进行补给，然后通过蒸发的形式排泄出去，所以水位随季节有所变化。冬雨季变幅在0.5m-1m范围内波动。在顶管过程中，需进行不间断降水作业，保证人工掘进顺利进行。
4.施工准备
4.1顶进坑制作
根据现场条件及深基坑专家论证意见，顶进工作坑平面尺寸均为9m×7.8m，开挖深度10.5m。
4.1.1支护结构
选用Φ800灌注桩作为支护结构进行支护，中心间距1000，桩长18m，嵌固深度约7.5m。
4.1.2水平支撑系统
基坑平面布局呈矩形，采用混凝土冠梁、工字钢腰梁及角部支撑体系。
4.1.3止水帷幕
根据各顶管坑土层及基坑深度，止水帷幕采用Φ600mm双排咬合水泥搅拌桩，相邻桩体咬合200mm桩长16m。
4.2降水井施工
根据地勘中的数据，施工区域内的水位较高，人工掘进方式顶管，必须将地下水位降至管底高程以下，防止水量过大对掘进工作面产生影响，造成安全质量事故。采用17m降水井顺延顶管两侧布置，共计26口。利用DN500回转钻机，泥水平衡方式钻孔，调配泥浆比例，最终泥浆护壁成孔，采用DN300无砂渗水管沉设井筒。井孔首先加入30cm砂砾石做反滤层，再将土工材料将渗水管包裹底部进行管道安装，待管道安装至地面时，用砂砾石将井壁与管道之间空隙用砾石等滤料填实。潜水泵在安装前应检查水泵外观，包括线路是否存在破损折断的情况，电缆接头是否有松动，控制系统是否正常工作等情况。潜水泵入井前，在地面空转3-5分钟，如无问题，进行下一步操作。 整个顶管施工过程中排水工作不能间断，排水管的连接部位必须保证严密性，出现问题及时检查排除保证正常运转。
4.3基坑开挖
维护桩施工结束后，挖掘机分部实行开挖，到坑底则以人工开挖的方式进行作业，换填碎石，浇筑30cm后混凝土底板并安装导轨。
.png)

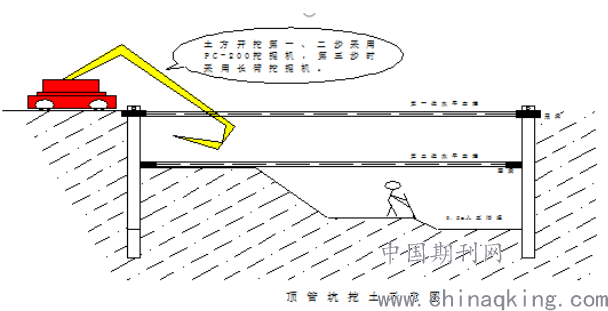

图2：基坑开挖示意图
5.施工工艺

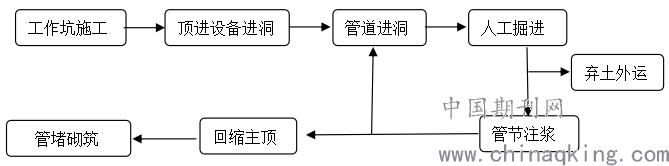

5.1工艺流程图
.png)
5.2机械设备
本工程采用人工掘进方式进行，无需泥水平衡设备，只需两台顶进设备，其中一台是备用，液压油泵一台，激光导向仪一台，吊车一台用于土方及管道的垂直运输，5吨自卸车4辆用于土方外运。
5.3顶进设备进洞安装
现场测量工程师根据图纸坐标放样，确定管道顶进中心线及高程，设备安装人员根据放样成果，将顶进设备安装在预埋的导轨上，固定牢固，为管道的顶进提供动力。
5.4管道进洞
钢筋混凝土管道到达现场后，由实验人员对管道进行相关检测，检测合格后才能用于管道顶进。现场配备50t吊车用于管道就位，管道与顶进设备间需放入钢垫块，使管道受力均匀，按照激光导向仪提供的中心线顶进。
.png)

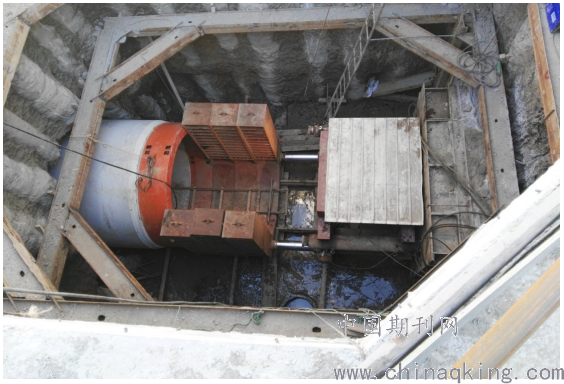

图3：管道顶进
5.5人工掘进
本工程人工掘进工作面可容纳2个人同时作业，为提高施工进度及对环境的影响，采用24h不间断作业法进行，作业面外由2名作业人员用小推车进行土方的外运至基坑处，另配备鼓风机等安全设备保证管道内氧气充分。施工技术人员全程盯控，出现位移偏差及时调整设备顶力，使之在准确的线路上顶进。
5.6管堵砌筑
按照施工流程及进度，管道顶进到位后，根据图纸要求砌筑管堵，防止预留孔洞进入大量泥沙，等砌筑完成，人员全部撤出后，回缩主顶，进行另一侧管道的顶进施工。
6.质量保证措施
6.1在顶进过程中测量员、技术员在生产前线进行指导施工，每顶进一节，进行技术测量，保证误差在控制范围内。复核结果如下表：
.png)

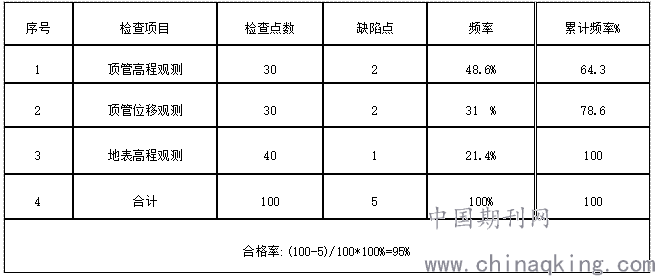

图4：现场实测统计表
6.2顶进设备参数由机械工程师亲自把控，当出现参数过高或过低时，不可盲目顶进，必须暂停检查设备及工作面情况，待问题解决后，进行下一步施工。
6.3由于管道的自重因素，顶管入口处应略高于设计高程，以弥补管道自重对精度的影响。
6.4工作坑止水帷幕的施工质量直接影响到顶管过程的成败，三轴水泥搅拌桩水泥掺入量必须达到18%，并且复合要和要求。
7.安全保证措施
7.1为防止在掘进过程中出现透水事故，必须委派专职安全员对降水井中的水位进行严密的检测，及时将降水井中的地下水排出，密切关注天气情况，雨水天气制定专项施工方案，及时应对。
7.2掘进人员在地下管道内施工，保障管道内氧气充足，灯光常亮，备有临时发电机，一旦出现临时断电情况，按照预定方案进行发电，作业人员立即出洞，保证人员安全。
7.3掘进人员必须持有受限空间作业证，严格禁止工作人员无证上岗的现象，每天班前必须进行安全技术交底和班前讲话，确保工作人员安全有序进行施工。
7.4机械操作手（顶管机、吊车）必须严格按照设备机械的操作规程进行作业，作业交班前，检查设备情况，确定无异常再进行施工，是工作，听从安全员的指挥监督，严禁造成机械伤害事故。
7.5基坑周边设置防护护栏，无关人员严禁进入顶管作业区。
7.6基坑周边监测，顶管坑周边的雨水泵站和附属用房，委派有资质的监测机构，每日进行高程及位移监测，确保构筑物稳定。
8.结束语
本工程采用手掘式顶管施工法，减少了两个接收坑的制作，缩短了施工工期，减少了施工成本，在完成施工任务的同时，大大增加了企业的施工效益，该项施工技术符合现代企业降本增效的大趋势，节约资源，为短距离直线段管道施工总结了经验，对城市市政管道施工具有重要意义。
