张宜君
内蒙古超高压供电局 内蒙古呼和浩特 010080
摘 要：在如今的社会发展形势下，油浸式变压器（电抗器）的应用非常广泛，在行业中发挥重要的作用。而在日常的运行巡检中，判断分析其运行的稳定安全性，主要通过查看油位是否正常，油位过高或者过低都会对变压器（电抗器）的运行稳定性产生影响，因此，需要对其油位异常进行深入的分析，并做好相关处理，以此保证变压器（电抗器）正常稳定运行。
关键词：油位异常；油浸式变压器；分析；处理
油浸式变压器（电抗器）的绝缘油主要是发挥散热、绝缘和消弧的作用，关系到设备运行的安全可靠性。其中，油位是否正常是判断变压器（电抗器）运行可靠性的关键指标，是检修维护工作中的重点。而在变压器（电抗器）运行中由于受到多因素的影响，会出现油位异常情况，需要对其异常进行深入分析，并有效处理，以保证其运行的稳定性。
1.油位异常的常见原因

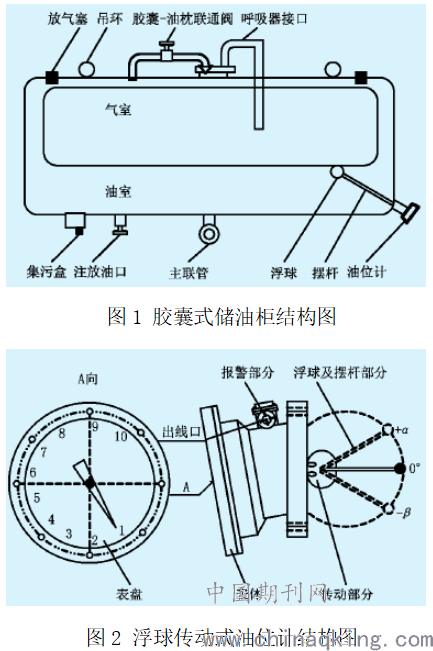

变压器（电抗器）内部油位显示通常是利用储油柜油位计，同时结合呼吸器口、油枕联通阀、油室共同实现对变压器（电抗器）内部油位的监测。现如今使用的变压器(电抗器)油位计通常都是浮球传动式，其结构的组成主要包含传动模块、显示模块、报警模块、变速及换向齿轮组，其中显示模块有表盘和指针，传动模块有浮球和摆杆。如果储油柜内的油位上升或下降，油位计的连杆和浮球也会随之变化，从而使传动装置转动，借助于磁钢使报警模块的磁铁和显示模块的指针进行转动，如果油位到达峰值或者谷值时，磁铁吸合相应开关，报警模块会发出油位异常的信号。下图1是胶囊式储油柜结构图，图2是浮球传动式油位计结构图。
.png)
在变压器（电抗器）的具体运行中，引起油位异常的原因有多种，对其稳定安全运行产生较大的不利影响，比较常见的油位异常情况及原因的汇总如下表1。

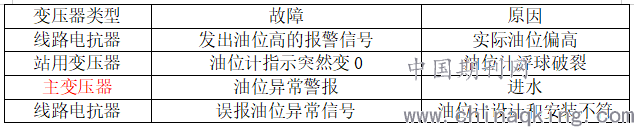

表1 油位异常情况及原因的汇总表
.png)
2.常见油位异常的处理
2.1实际油位偏高
线路电抗器的后台发出油位高的报警信号后，进行检查维护时发现，电抗器油位计的指示值比最大值还高，为了进一步对电抗器的实际油位进行确定，依照储油柜连通阀的原理对电抗器三相进行油位测量，从测量的结果得知，电抗器的实际油位要比理论最高值大。通过实际调查了解到，在进行真空注油时，多的绝缘油被注入其中，以便相邻间隔使用，然而相邻间隔电抗器具有充足的绝缘油，没有及时进行调整，因而出现这种情况。找到异常的原因后，工作人员将电抗器的储油柜排油阀打开，排出多余的油，依照油位和油温关系对油位进行相应的调整。
2.2浮球破裂
在站用变压器中发生油位计异常情况，发现油位计指示突然为零。相关人员在检查现场时发现并没有出现渗漏油的情况，补入适量的油后发现油位计指示并没有发生变化，因而分析可能是油位计存在问题。将油位计拆下后，检查发现是油位计的浮球出现破裂故障。由于发生油位计浮球破裂，使得油渗入到浮球中，引起浮球下沉，使得油位计的指示降为零。查明这一异常的原因后，将破裂的浮球进行更换，在更换新的浮球后，连通供电，油位计的指示恢复正常。
2.3油位计接线进水[标红部分内容错误，与实际不符，改成正确，符合逻辑的内容。500kV自耦变压器三相分体，油位计是指针式。三相没有区别。]
主变压器后台发出油位异常警告，遇到雨水天气，考虑到该主变三相油位指示正常且此前均未发生过油位异常报警，检修人员分析可能是设备进水导致短路，于是对主变压器进行排查。经现场查明，主变压器内部轻微受潮，在经过油位计公共端绝缘包扎处理后，油位异常信号消失。将其做好密封处理后，主变压器没有再发生油位异常警示。
2.4油位计设计和安装不符
电抗器直流接地的情况下发生多次误报油位异常的问题，相关人员在进行故障排查时，借助设计图纸对电抗器的回路进行检查，发现设计图纸中电抗器的油位计辅助节点结构和实际使用的结构存在不一致的情况，而在安装过程中并没有发现实际油位计辅助结构和设计的不一致问题，仍然按照设计图纸中的要求连接端子箱和油位计，因而发生油位异常误报的情况。为了有效处理这一问题，相关人员根据实际的油位计结构，对现场接线进行更改，正确连线后，油位异常信号能够正确发出。
3.标准化流程
通过对变压器(电抗器)油位异常的分析可以得出油位异常的情况和原因，总结下来主要有：变压器(电抗器)的实际油位偏高或偏低。原因有：油位计本身的故障、浮球破裂、主变压器接线进水、安装和设计不相符等。由于出现油位异常的原因有多种，而设备停电时间有限，为了提高检修效率，可以依照检修的经验以及案例数据库，制定出标准化的检修流程。不管是哪种原因引起的油位异常，需要对变压器(电抗器)的实际油位进行检查，然后检查呼吸器有没有堵塞，将假油位问题及时排除。然后检查胶囊或隔膜是否出现破裂，按照标准化的流程进行检修。
4.防范措施
要想使变压器(电抗器)油位保证正常，防止油位异常情况的发生，首先，在设备的安装过程中，安装好油位计后，对浮球进行轻波动，在其上下摆动过程中查看油位计指示是不是正常。另外，变压器注油后，需要严格依照规定使用氮气或干燥空气注入胶囊，在储油柜顶部的放气塞渗油后停止充气。这样来检查胶囊是不是完好，同时确保储油柜中的空气排净，这样不会出现假油位。再者，变压器(电抗器)安装验收时，需要仔细检查信号回路是否和设计一致。最后，在运行中，对变压器(电抗器)的油位指示和呼吸器加强巡检，及时发现和处理异常。
结束语：
综上所述，变压器(电抗器)油位异常对其运行的稳定安全性产生不利的影响，通过对油位异常的分析和处理，并做好防范检查工作，能够避免油位异常情况的发生，使变压器(电抗器)运行更加稳定。
参考文献：
[1]马凯, 黄道均, 谢佳,等. 油浸式变压器(电抗器)油位异常分析及处理[J]. 东北电力技术, 2018, 39(2):47-51.
[2]陈熙平, 薛丽丽, 余春宏,等. 电力变压器储油柜油位异常分析及处理[J]. 电工电气, 2020, No.269(05):69-70+76.
[3]邓月辉,田明明. 110 kV油浸式变压器呼吸器溢油缺陷的处理与原因分析[J]. 机电信息, 2020, No.629(23):56-57.
