一种步枪手枪通用的射击及校枪辅助器材

发表时间:2021/6/16   来源:《中国电气工程学报》2020年11期   作者:李虎
[导读] 本实用新型涉及枪械辅助器材领域,具体为一种步枪手枪通用的射击及校枪辅助器材。
        李虎
        中国人民警察大学(广州)  广东省广州市  510630

技术领域
        本实用新型涉及枪械辅助器材领域,具体为一种步枪手枪通用的射击及校枪辅助器材。
背景技术
         目前大多为步枪支架,其设计思路为步枪卧姿有依托射击时的依托物,其支托结构多为固定的,不能进行更换,无法根据现有制式(装备)的步枪、冲锋枪形状进行调整使用,且不能作为手枪验枪时依托手臂使用。并且现有的支架多为固定支架,虽然部分可以对高度进行调整,但是往往不能对水平位置进行调整,使用效果不好;此外,现有的固定支架其支托部位没有对枪械进行保护的结构,不利于保护枪械。
实用新型内容
        为解决上述技术问题,本实用新型采用如下技术方案:
        一种步枪手枪通用的射击及校枪辅助器材,其特征在于,由支架头、紧固螺栓、连接块、摇臂、脚架、助锄、升降杆、导向块、导向滑槽、连接杆、内衬垫、支杆、插套、固定螺丝、丝杆、螺纹套和轴套组成,三个脚架一端分别铰接置于连接块外侧面上,所述脚架的另一端上置有助锄,所述连接块上开有移动槽,丝杆置于移动槽内,轴套固定置于移动槽的一端槽壁上,所述丝杆的一端可转动的套置于轴套内,摇臂的一端穿过连接块一端位于移动槽内,且和丝杆的另一端相连接,螺纹套螺接置于丝杆上,所述连接块的一侧面上开有条形槽,所述条形槽和移动槽相连通,支杆的一端和螺纹套外侧面相连接,支杆的另一端从条形槽内向外穿出,插套固定置于支杆的另一端上,升降杆套置于插套内,且贯穿插套,所述插套上螺接置有固定螺丝,导向块固定置于升降杆的顶端,所述导向块上滑动槽,连接杆一端置于滑动槽内,连接杆另一端竖直向上延伸,支架头和连接杆的另一端相连接,所述支架头的内侧面上置有内衬垫,所述导向块的一侧面上开有导向滑槽,紧固螺栓一端穿过导向滑槽和连接杆一端相螺接。
        本实用新型的有益效果在于:通用范围更广;调节范围更大,使用范围更广;带有内衬垫,能够保护枪械减少磨损;整齐便携,利于军警训练。
        附图说明

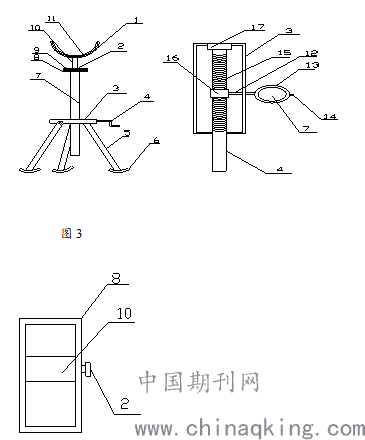

        图1为本实用新型一种步枪手枪通用的射击及校枪辅助器材的结构示意图;
        图2为本实用新型一种步枪手枪通用的射击及校枪辅助器材摇臂处的结构示意图;
        图3为本实用新型一种步枪手枪通用的射击及校枪辅助器材导向块处的结构示意图。
具体实施方式
        如图1-3所示,一种步枪手枪通用的射击及校枪辅助器材,由支架头1、紧固螺栓2、连接块3、摇臂4、脚架5、助锄6、升降杆7、导向块8、导向滑槽9、连接杆10、内衬垫11、支杆12、插套13、固定螺丝14、丝杆15、螺纹套16和轴套17组成,三个脚架5一端分别铰接置于连接块3外侧面上,所述脚架5的另一端上置有助锄6,所述连接块3上开有移动槽,丝杆15置于移动槽内,轴套17固定置于移动槽的一端槽壁上,所述丝杆15的一端可转动的套置于轴套17内,摇臂4的一端穿过连接块3一端位于移动槽内,且和丝杆15的另一端相连接,螺纹套16螺接置于丝杆15上,所述连接块3的一侧面上开有条形槽,所述条形槽和移动槽相连通,支杆12的一端和螺纹套16外侧面相连接,支杆12的另一端从条形槽内向外穿出,插套13固定置于支杆12的另一端上,升降杆7套置于插套13内,且贯穿插套13,所述插套13上螺接置有固定螺丝14,导向块8固定置于升降杆7的顶端,所述导向块8上滑动槽,连接杆10一端置于滑动槽内,连接杆10另一端竖直向上延伸,支架头1和连接杆10的另一端相连接,所述支架头1的内侧面上置有内衬垫11,所述导向块8的一侧面上开有导向滑槽9,紧固螺栓2一端穿过导向滑槽9和连接杆10一端相螺接。
        进一步,所述支架头1为弧形、U型中的任一种;适用于不同形状的枪械;
        进一步,所述支架头1为可伸缩结构,由伸缩套板和伸缩板组成,所述伸缩板一端可滑动的置于伸缩套板内,且通过弹簧和伸缩套板相连接;能够拉动伸缩板对支架头1宽度进行调整,使用不同大小的枪械;
        进一步,所述导向块8上置有刻度线;能够根据刻度线对连接杆10的滑动距离进行观察,调整时更加精确方便。
        使用时,将脚架5旋转打开支撑在地面上,支架头1对枪械进行支托;
        可通过旋转摇臂4对升降杆7的水平位置进行调整,旋转摇臂4,摇臂4带动丝杆15旋转,丝杆15位置固定,螺纹套16和丝杆15螺接,形成螺旋推进结构,进而使螺纹套16沿着丝杆15移动,螺纹套16通过支杆12带动升降杆7移动,升降杆7带动支架头1水平移动,进而对支架头1的水平位置进行调节;
        调节支架头1高度时,旋松插套13上的固定螺丝14,然后沿着插套13上下滑动升降杆7,即可对支架头1的高度进行调节,调好高度后,将固定螺丝14拧紧固定,使固定螺丝14压紧在插套13外侧面上,进而对升降杆7进行高度位置固定;
        支架头1能够单独的进行水平位置的微调节,旋松导向块8上的紧固螺栓2,将连接杆10一端松开,然后在滑动槽内滑动连接杆10即可,即可对支架头1的水平位置进行微调节,调节好后将紧固螺栓2拧紧固定即可对支架头1进行位置固定。

说   明   书   附   图
图1                                      图2
