郑希海
长沙格力暖通制冷设备有限公司
摘要：在此阶段，广泛用于空调的直流电动机驱动控制电源电路，当控制驱动器时，如果电源驱动器使用的直流电压控制方法是由固态电涌保护器引起的，则集成IC很危险，同时引发空调的其他电源电路损坏。另外，电动机的三相转换IGIT驱动控制模块具有很大的电源开关噪声。基于此，本文将主要针对直流电机控制系统与空调室内机的应用展开分析。
关键词：直流电机； 驱动控制；空调室内机
引言：在此阶段，电机是机电工程中最关键的传热设备。它已广泛应用于日常生活电器产品、工业生产、农牧业、公路运输、医疗机械等行业。电动机的驱动控制方法通常适用于电动机。直流电动机是直流变频操作方法。电网的交流电流整流器被转换成直流电压。直流电压的频率变化通过三相变频的1GBT驱动控制模块进行控制，从而调节电动机的转速和转矩，其控制效果最为均匀，但是控制技术标准很高。
1直流电机控制系统

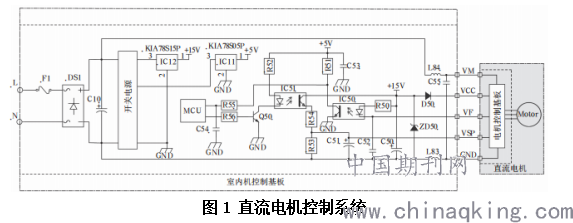

直流电动机控制系统软件的组成基于逆变器电路。电源系统的交流电源整流器为直流电源，然后根据电机控制基板，将从逆变器电路输出的直流电压提供给直流电机电源系统，如图1所示。而且，根据开关电源电路，将从逆变器电路输出的直流电压转换成所需大小的直流电压，并且三端齐纳管IC12和齐纳二极管ZD50抑制其工作电压的变化。电机控制板的控制开关电源的工作电压。另外，二极管D50设计在三端调节器管ICI2和电机控制基板之间。它用于切断从电机控制基板流入三端稳压管ICl2的电流。并且在室内，使用高压耦合电容器控制基板侧面的DC电压和接地设计方案。另外，磁珠L83和L84串联连接在DC电压电缆和地线上，以改善对电动机控制基板的IGBT功率开关的抑制。工作能力受噪音影响。直流电动机控制系统软件包括以下部分：整流器的一部分，工作电压转换的一部分，抑制的一部分，电动机控制的一部分，电动机速度检查的一部分，断开的一部分，干扰信号的除去。整流器的一部分是将交流电整流为直流电。即，断路器F1，整流管DS1和电解电容器C10。工作电压转换的一部分是将整流器的一部分输出的直流电压转换为所需大小的直流电压。
电动机控制部向电动机提供由整流器部输出的直流电压。另外，从抑制器部分输出的直流电压和由CPU MCU输出的数据信号用于通过电机控制板驱动器控制电机。也就是说，CPU MCU，晶体管Q50，光电耦合器IC51，电阻器R56，R52，R53，R54，电容器C51，C50和电动机控制基板。电动机速度检查的一部分是，电动机控制板输出的速度差信号通过光电耦合器输入到CPU MCU中，以验证测得的速度数。即CPUMCU，光电耦合器IC50，电阻器R55，R50R5和电容器C52。断开部分是工作电压转换部分和电动机控制部分的电动机控制基板之间的设计方案。电流从电动机控制部的电动机控制基板上断开，从而抑制了一部分电流。即二极管D50。消除干扰信号的一部分是基于高压耦合电容器和磁珠，以抑制由用于电机控制基板的三相转换的IGBT驱动器控制模块引起的电源开关噪声影响直流电源的传输。电缆和整流器一部分的接地线。即，磁珠L83，L84，齐纳二极管ZD50和电容器C55。直流电动机控制系统被应用于空调的控制基板和空调的内部单元的直流电动机。
.png)
2空调室内机直流电机控制系统原理

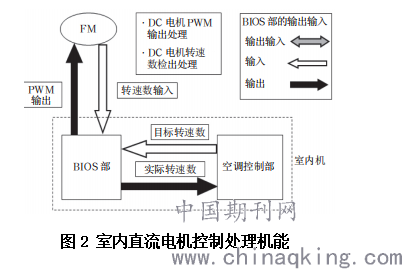

电动机控制板用于控制直流电动机设备中的直流电动机以旋转风扇叶片。室内中的直流电动机控制恢复设备的总体图如图2所示。在室内控制板中，CPU MCU控制直流电动机的速度以及直流电动机端子块VSP上的速度脉冲数和VF根据控制系统软件的电源电路。相应的PWM输出控制直流电动机的速度和速度脉冲的数量。比较总体目标速度和特定速度之间的时间，并随时随地准确调整PWM输出。在电机控制板上，输入指令工作电压VSP和内部三角波根据电压比较器将数据信号输出到逻辑控制电源电路，并控制臂IGBT的光耦合器电路和下臂IGBT的光耦合器电路内部逻辑控制电源电路应分别具有霍尔元件数据信号，这些信号可以检查过电流，过热数据信号和直流电动机的反馈速度。霍尔元件数据信号经过内部PG计算，然后根据端子PG将速度脉冲数输出到室内机控制板的CPU MCU。
.png)
结语：
综合上文所述，本文讨论了直流电动机控制系统软件和空调内部机器的研究，解决了以前的控制系统软件中直流电动机损坏时其他电源电路损坏的设计问题，并提高了电磁兼容性测试能力。控制系统软件在内置空调的速度控制中更加稳定，并且可以平衡地将速度控制在±5rpm的精度内。它已在特定应用中获得认证，并且还获得了非常好的实际效果。
参考文献：
[1]肖新文. 数据中心动态自然冷却空调系统及其应用[J]. 建筑节能, 2019, 47(01):53-58.
[2]张庆楠. 空调电机:直流化加速[J]. 中国电子商情:空调与冷冻, 2020(1):41-42.
[3]刘金涛. 自动控制在暖通空调系统中的发展与应用[J]. 山东工业技术, 2019, 288(10):163.
