张学军
甘肃紫光智能交通与控制技术有限公司 甘肃兰州 730010
摘要：2020年，甘肃省在为满足高速公路多方资源共享、各业务系统互联互通、交通动态实时可视，提升甘肃省在建和已建成通车的高速公路运营综合管理水平和服务保障能力，需建设与省级、部级视频联网云平台、互联互通的视频联网平台。采用“视频云联网技术”以及“路段-省级 云平台-部级云平台”方式，对路段视频系统（汇聚点）进行上云接入条件改造，经省级云平台 统一汇聚后再与部级云平台对接。省级云平台具备本省域高速公路视频资源 100%汇聚与分发功 能，并可向部级云平台提供视频调用服务。部省两级视频云平台间控制信令通过云端 VPN 隧道传输。
关键词：视频；云联网；云平台
根据交通运输部下发的《全国高速公路视频联网检测工作实施方案》、《全国高速公路视频云联网技术要求》、《公路网运行监测技术规范》、《高速公路监控通信技术要求》和《公路网视频云联网技术与管理规范》等标准规范，完善视频联网监测制度体系，支撑视频联网建设工作。坚持以人民为中心的发展理念，着眼未来智慧公路建设，充分利用新一代云计算和人 工智能技术，遵循“部省联动、科学实施、智慧监测、提质增效”的基本原则，通过“制定实 施方案、整改现有系统、开展部省联网、升级终端设施、推进智慧监测”等措施，新建省级高速公路视频云联网平台，与部级视频云联网监测体系保持标准规范统一，实现辖区高速公路视频资源 100%联网汇聚。采用云平台方式与部级视频云平台对接联网方式，确保高速公路全部视频资源按照要求在部指挥大厅100%在线同步调取，为全面建设“可视、可测、可控、可服务” 的高速公路运行监测体系，更好地满足人民群众美好出行需求，制定本实施方案。为满足高速公路多方资源共享、各业务系统互联互通、交通动态实时可视，提升甘肃省在建和已建成通车的高速公路运营综合管理水平和服务保障能力，需建设与省级、部级视频联网云平台、互联互通的视频联网平台。
实施方案

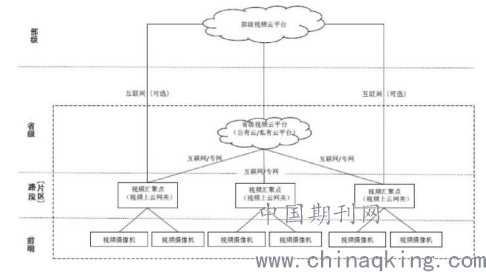

按照《全国高速公路视频联网检测工作实施方案》和《全国高速公路视频云联网技术要求》 (交办公路函【2019】1659 号)等文件的具体要求，采用“视频云联网技术”以及“路段-省级 云平台-部级云平台”方式，对路段视频系统（汇聚点）进行上云接入条件改造，经省级云平台 统一汇聚后再与部级云平台对接。省级云平台具备本省域高速公路视频资源 100%汇聚与分发功 能，并可向部级云平台提供视频调用服务。部省两级视频云平台间控制信令通过云端 VPN 隧道 传输。 推进视频联网监测工作，改造高速公路路段视频系统使其具备上云接入条件，保障高速视 频资源上云传输高效、可靠；通过建设省级视频云平台实现辖区视频资源 100%上云汇聚后，以 “省级视频云平台”方式与“部视频云平台”联网共享。 结合取消高速公路省界收费站有关工作，对 ETC 门架设有高清全景摄像机的，由收费站或路段经省级视频云平台与部实时联网共享，并确保网络传输畅通稳定、安全可靠。 加强网络安全防护与应急工作，采取必要措施确保视频传输网络安全稳定运行，视频数据 应完整、保密、可用，相关系统应进行等保定级、测评与备案。
.png)
路段监控中心 根据规划本项目为：省中心—庆城管理处—路段分中心—监控外场设备的四级管理体制。 甜永高速共设 3 处路段监控分中心，其中 2 处监控分中心为： 合水监控分中心和宁县监控分中心。合水监控分中心负责 K120+000 至 K214+905 段的综合监控和管理， 宁县监控分中心负责 K214+905 至项目终点 K295+480 段的综合监控和管理。 目前，监控分中心由计算机系统、闭路电视系统、32″液晶监视器、55″液晶拼接屏、 视频事件检测系统和综合控制台等组成。
合水和宁县监控分中心均采用 36 台55”液晶拼接屏组成。多屏拼接控制器可通过网络连接多个应用系统，传输并合成计算机网络图像以合适的图像大小/分辨率显示在大屏幕上。 通过一体化计算机打开视频管理功能可对摄像机进行远程遥控，包括电源开关、云台的上 下左右移动，镜头变焦距以及光圈、聚焦等；可设置带预置功能的摄像机方位、聚焦、变焦等 参数，也可用这些预置点进行自动巡视。 目前全路段视频系统内全部监控摄像机图像均为网络数字高清摄像机，满足上云汇聚要求。
在监控分中心机房应部署专用的视频上云网关设备，该设备应能够对接主流厂商的摄像 机或平台的视频码流，且优先按 GB/T28181 或 GB/T28059 方式对接，具备将摄像机视频以标准 的 H.264 编码成不低于 32Kbps（25 帧、CIF 分辨率）或不低于 1Mbps（25 帧）码流，通过 RTMP 协议推送至部级云平台，最少达到可同时推送 100 路不低于 32Kbps（25 帧、CIF 分辨率）或 30 路不低于 1Mbps（25 帧）码流视频的能力。按部级云平台统一要求，视频上云网关提供推送和 中止摄像机视频流的接口以及云台控制接口。
全路段视频上云网关应能将全部摄像机（收费站车道、收费亭监控设施除外）同时接入确保所有视频资源同时在线和可控。
本项目全路段需开通专用的互联网专线提供给视频上云网关设备使用，专线带宽应满足每接入 100 路视频不低于 50M 的标准。
本路段视频系统既有网络和运营商宽带专线间应部署有安全防火墙。
按照视频云联网安全要求，本项目路段监控中心视频汇聚点应参照信息安全等级保护二 级进行安全防护，确保全国高速公路视频云联网安全。
应提供本项目全路段辖区内所有视频资源摄像机（含桥隧、收费站广场、服务区及 ETC 门架等）的设备信息、点位信息、在线运行状态等信息。
总结
本项目在宁县监控分中心设置视频云联网系统。系统设备包含边界防火墙、视频上云网关、视 频网安全检测系统、视频网前端安全准入系统、交换机、北斗授时装置，并对需接入的视频数据进行数据初始化及数据推送至省级视频云平台的接口调试工作。通过云计算服务、公有云 CDN 以及视频上云网关、云端 VPN 隧道，实现本路段主线、收费站、服务区、 等视频监控设备资源 100%汇聚并联网应用，支持向省级视频联网云平台提供视频调用等服务。
