宋坤
南京市特种设备安全监督检验研究院 江苏南京 210000
摘要：电梯作为特种设备，电梯运行的安全可靠，节能稳定性对乘坐人员的人身安全和舒适度具有非常重要的影响。电梯控制系统作为电梯稳定工作的关键系统对电梯性能起到决定性的作用。电梯安全成为了人们愈加关注和重视的日常矛盾问题。电梯控制系统是较为容易出现安全隐患的部位。本文重点对电梯控制系统常见问题进行分析和探讨对策措施。
关键词：电梯检验；控制系统；安全隐患；对策措施
引言：
电梯近年来已发展成为人们生活和工作中不可或缺的一部分，我国的电梯总量每年都还在快速增加。电梯控制系统也经历从简单到复杂的发展过程，主要有继电器控制系统和微机控制系统两类。电梯的控制系统对其运行过程中的安全控制具有非常重要的作用且一旦出现故障就可能引发安全事故。所以，在电梯正常使用过程中要定期维保和检验中要加强对电梯控制系统的维护和细节检验。另外，电梯使用单位也应该按照特种设备的管理要求对电梯设备建立、健全安全和节能责任制度。
一、电梯控制系统

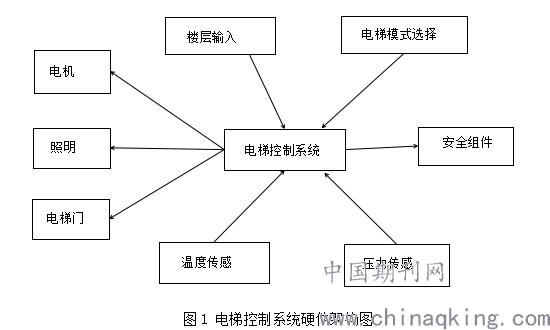

电气控制系统：电气控制系统主要有继电器和微机控制两种，主要功能是指对电梯的运行实行操纵和控制。电气控制系统主要有运行控制装置、开关门控制、位置信号控制、控制屏（柜）、平层装置、选层控制、特殊状态控制等。同时，各环节的功能由不同的零件和电路完成：①定向选层控制线路包括轿厢位置检测、内外呼指令线路、定向和方向保持线路等；②运行控制线路指电梯正常运行的启动、加速、稳速运行、换速、平层制动等线路控制；③电梯开关门线路一般分交流拖动和直流伺服拖动，直流电机调速简单但比交流拖动耗能高；④电梯检修运行控制，各类电梯均要设有检修控制开关，这些开关只能电动，上下按钮互锁；⑤安全保护电路，一般都是机械或机电一体化的安全保护装置；⑥ 电梯消防线路等。电梯作为载人载货的特种设备在安全检查方面具有很高的要求，需要对其进行定期的维保和检查[1]。图1是电梯控制系统的简单架构图。
.png)
二、电梯控制系统及安全装置分析
电梯系统的运行主要依靠其机械部件和电气控制系统来实现，而且电梯的控制系统中包含了主机、变频器、限速器、缓冲器、限位开关以及制动器等多种安全装置，因而在电梯系统的检验工作中需要将各控制系统和各种安全装置作为重点内容。电梯控制系统中的零部件和构成部分非常繁杂且每一部分都具有其特定的功能，这种复杂的结构特点在很大程度上增加系统发生故障的概率且故障类型也呈现出多样化。电梯门出现开闭故障是电梯系统故障类型中最常见的一种，这种故障的表现为电梯在工作情况下不能稳定、顺畅地自动实现开门和关门，而造成这种情况出现的主要原因在于电梯内部的某些零部件出现了故障或者脱落。由此也可以反映出在日常的维修保养中没有及时发现电梯内各种零部件存在的潜在故障和安全隐患[2]。
三、常见问题分析
（一）电气系统短路
电梯系统中的各个部件在运行过程中都需要大量的线路来提供电力能源和信号控制，其复杂的线路结构有可能导致短路故障。第一、在安装和连接电梯线路的过程中有可能因为图纸识别错误而出现短路的问题，这一点需要工程技术人员在开展工作时严格按照安装图纸来完成各种线路的安装。第二、电梯控制系统中的各种继电器对其接触器的正常运行也具有非常重要的影响，一旦继电器失效就会造成接触器出现故障并导致系统中的某些线路出现不可预知的短路故障。第三、单体系统运行过程中产生的振动、磨损等也可能导致线路出现破损、交叉或者其他问题，进而引发短路。第四、意外因素导致的电气短路，比如夏季的雷雨天气导致底坑进水及冬天的寒冷导致水管破裂井道进水引发电梯部分电气控制装置短路；再比如疫情防控期间对轿厢全面消毒，消毒水引起的面板短路损坏等情况。所以也要加强使用单位对电梯设备的爱护及正确使用的宣传和培训。
（二）控制线路断路
电梯电气系统中的各种线路在长期的使用过程中还可能出现断线、接头松动、开关损坏以及接触不良等问题，进而导致部分电气设备不能正常的工作并影响到电梯的上下运动。电梯的变频器、电机、门系统、电梯内部的各个按键以及设置在墙体上的按键都需要通过一定的电源线路来实现良好的控制，但是这些线路可能会因为接线端子出安装不到位而出现接触不良甚至更加严重的问题，进而导致其电路不能实现有效地接通，电梯控制系统中的继电器或者接触器在电弧的作用下出现故障也会造成断路的问题[3]。
（三）系统组件故障
电梯的升降系统、动力组件、制动组件以及缓冲组件等对其运行过程具有非常重要的作用，事实上这些组件在长期的运行过程中会因为磨损等因素而出现潜在的安全隐患，例如，电梯的制动器一旦出现故障就会导致其在后续的运行过程中不能实现有效地减速停止。电梯中的限速器一旦出现故障就可能导致其在运行过程中快速地下降或者上升，进而对电梯内乘客的舒适感和人身安全产生或多或少的威胁。
四、解决措施
第一、检修重点内容。1）在电梯检修工作中需要密切关注绝缘层破损失效或者继电器失效等造成的短路故障，在检查过程中可以使用专业的测量工具来检测相关线路上的电阻及电力情况，进而判断是否存在短路的问题。2）电梯断路会导致其部分功能出现明显的运行失效，在排查这类问题时需要重点关注接线端子是否出现松动、各种开关是否损坏以及继电器等是否失效。有时候电梯内的各种电气元件可能会出现时而正常时而中断的现象，造成这种情况出现的原因可能是因为部分电气元件存在接触不良并进一步引发间歇性的中断，因而在检修过程中也需要有效地处理接触不良的问题。3）电梯系统中的各种安全组件也是非常关键的检修内容，电梯的限位器开关、缓冲器电气开关、安全钳电气开关以及限速器开关等都是直接影响其安全运行的重要部件，因而也就是检修工作的重点。
第二、优化检修策略。电梯作为一种特种设备在安全检修方面具有一定的标准，因而电梯检修工作需要按照国家在特种设备管理方面的具体要求来进行严格的落实，无论是检修项目、检修的间隔时期、检修问题的整改等都必须完全符合特种设备安全技术规范的相关规定[4]。同时在检修维护方面要科学地制定策略，定期对电梯控制系统进行重点的排查，像高层电梯的层门门锁老化导致的电气锁触片断裂导致电梯故障，高温天气和寒冬不同环境下有针对性排查检修。
五、结束语
电梯在人们的日常工作和生活中具有非常重要的作用，而电梯的工作特点和潜在的安全风险使其被确立为特种设备。电梯使用单位和维保单位必须规范对电梯进行质量管理，保障电梯设备安全经济运行，按照特种设备使用管理规则和电梯维护保养规则对电梯保养项目以及电梯控制系统的安全组件的潜在安全隐患等进行认真保养和严格检查。同时监管部门也应在监管和定期检验中对检查项目、检查时间以及问题整改等方面做到位，都必须严格落实特种设备的安全技术规范和监管要求。
