李波
南通水务集团有限公司 江苏南通 226001
摘要：球墨铸铁管的接口处通常是柔性接口机制，虽然球墨铸铁管本身拥有了较为广泛的使用，但是作为管材的发展历史仍然较短，人们对其具体的安装方式相对了解较少。南通水务集团自90年代末开始使用球墨铸铁管，有着20多年的安装施工经验，施工过口径从DN100、DN200、DN300至DN2000、DN2200的球墨铸铁管。
关键词：球墨铸铁管道；管道施工；管道安装要点
Abstract: The interface of ductile iron pipe is usually a flexible interface mechanism. Although ductile iron pipe itself has a relatively wide range of use, its development history as a pipe is still relatively short, and people have relatively little understanding of its specific installation methods. Nantong Water Group has been using ductile iron pipes since the late 1990s and has more than 20 years of installation and construction experience. It has constructed ductile iron pipes with diameters from DN100, DN200, DN300 to DN2000 and DN2200.
Keywords: ductile iron pipeline; pipeline construction; main points of pipeline installation
引言：
建筑工程发展迅速，基础建设不断完善，在给排水工程中，球墨铸铁管的施工也日益的广泛，通过对具体施工过程中安装要点与技术的分析，掌握球墨铸铁管安装时需要注意的重要问题，提升管道的施工质量，保障后续管道的安全正常运行，提高整个管网的运行效率。通过球墨铸铁管道的应用，可以增强整个管道的柔性，改善管道受力。
一、球墨铸铁管概述
球墨铸铁是一种非常优良的高强度铸铁材料，拥有良好的强度，韧性和耐磨性能，通常适用于拥有较高强度要求的零部件材料。铸铁本身是一种铁碳合金，球墨铸铁中的含碳量约为百分之三到百分之四，含硅量约为1.8%到3.2%，除此之外，还含有其他如锰、硫，还有少量的稀土元素。球墨铸铁在制造过程中的碳以石墨形态球状析出，因此得名。

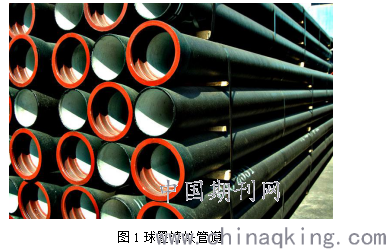

一般而言，不同口径的管道对于球墨铸铁材料的要求也有所区别，大多数情况下，对于小口径的管路而言，对于球墨铸铁中珠光体的比例要求通常是不超过20%的，但是对于口径较大的管路，需要将其含量控制在25%左右，这样才可以有效保证整个材料的性能。图1为球墨铸铁管道。
.png)
球墨铸铁管的开发与运用已经有了数十年，拥有十分优良的抗腐蚀能力和高强度的优点，其本身拥有良好的韧性和延展性，在城镇供水输气等管道运用中十分广泛。通常而言的施工工序包括准备放线、开挖以及安装、回填、试压等过程。
南通水务集团自90年代末开始推广使用球墨铸铁管，有着20多年的安装施工经验，每年的市政配套管线建设和区域供水管道项目中，球墨铸铁管都是主选管材，施工过口径从DN100、DN200至DN2000、DN2200的球墨铸铁管，现就安装和施工要点及注意事项阐述如下。
二、球墨铸铁管路安装要点
（一）安装基本步骤
在球墨铸铁管安装之前，首先需要对管件进行外观检查，保证管件的质量达标，一旦发现管材出现锈蚀或橡胶圈密封存在问题等方面的缺陷，则不能将管道投入使用。最常用的管道接口为t型接口和k型接口，而t型接口应用最为广泛，它是一种滑入式的安装管道接口，通常而言，只需要将插口与承口位置对正，就可以较好的完成安装工作，这类接口使整个管路拥有足够可靠的耐腐蚀性和有效的抗震性，并且由于其具体安装操作简便，得到了较为广泛的使用。
（二）安装过程要点分析
在安装过程中，首先需要进行的步骤是对管口进行清理，要将承口内的污渍进行全面的清洗，保证接口处的清洁状况，防止由于污水污渍残留引起的管口腐蚀与损坏问题，造成整个管网工作故障。
其次，需要对相应的密封圈进行清洁，通常而言，需要将密封胶圈弯成八字状装入承口内，要确保密封圈在安装过程中，各个部分都能够十分均匀紧密的围绕在管路上。只有有效保证密封圈的安装，保证管道连接处的密封效果，防止漏水问题发生。
第三，需要进行润滑剂涂刷，要保证润滑剂能够均匀涂抹在密封圈的表面，位置包括密封圈的内表面和插口的外表面。
第四，在完成之前工作之后进行下管，在下管的过程中一定要注意，必须将管子下到槽底，可以采用人工下管法或机械下管法完成这一步骤。
第五，对于相关的安装机具设备进行提前准备和检查，要保证在安装过程中不可以将已经清洗干净的管道接口部位造成污染。
第六，在具体的安装过程中，需要顶推管子，使之能够插入承口，要保证承口端与插口顺利连接，通常采用对插口端进行摇晃，从而达到这一目的。完成这一步骤时，还需要注意实际插口与承口之间需要进行两毫米左右间隙的预留，通常做法是注意插口有两道白线，达到两线中间为最佳。
第七，在进行管件安装时，由于管件本身重量较轻，通常会采用单根钢丝绳进行牵引，但这种安装方式极其容易导致管线出现偏转问题，使密封圈被挤压，安装位置偏移，为了解决这一问题，较常采用的方式是双倒链平行用力法，可以有效避免密封圈挤压。
最后，完成所有的安装工作后，需要对安装情况进行检查，判定安装结果是否符合具体要求。常见的检测方法是使用钢板尺深入到承插口的间隙之中，这种方法重点用于检查密封圈的位置是否出现偏移问题。除了检查密封圈，对于具体的管线还需要进行相应的试压，根据《给水排水管道施工及验收规范》，试验压力为工作压力的1.5倍，一般市政管网试压压力不低于0.7Mp，观测10分钟，压力降不大于0.02Mp为合格。该项工作可以有效检测管路的工作情况，检查管路是否由于安装不当，可能存在的泄漏问题。
三、球墨铸铁施工要点
除了管道的连接与安装，整个管网建设的施工过程中也有众多需要注意的要点与内容。
（一）施工前准备工作
在施工开始之前，需要进行细致的调查与准备，有效了解现场情况，对现场的地质状况进行勘探，同时了解原管线情况，统计地下管线原有安装情况，了解具体地质状况与地理条件。在沟槽开挖之前，通过对地质状况和障碍物的细致调查，在开槽时进行相应的保护与加固，防止施工过程中对原管线产生的破坏问题发生。
（二）开槽作业
在完成准备工作之后，进行沟槽开挖，通常都是使用机械作业，需要在槽底预留约20公分的高度，由人工进行清理找平，这样可以有效的预防挖掘过程中出现的超挖问题，防止对地基的扰动，同时，如果地下障碍物，例如管路、电缆等较多时，则该地段需要采取人工开挖的方式，防止对原有设施的破坏。同时，在具体的操作过程中，应注意先深后浅的顺序，以保证有效开展相应的排水工作。
同时还需要注意对土方进行处理，一般而言的处理方式，对于部分土方需要进行回填，就要对相应的回填土进行妥善处理与堆放，堆放过程应当避免对原有标注与测量物品的遮挡。
最后，开槽工作也需要进行相应的勘验，只有保证槽底合格之后才可以进行下道工序，一旦发生相关问题与设计要求不符，则需要及时与其他部门进行联络，共同研究处理方案。
（三）下管

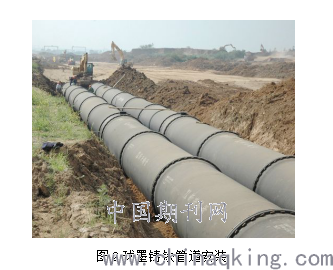

在确保槽底验收合格之后，进行下管作业，进行相关管道和管配件的安装，首先对管节管件位置连接情况进行核对，保证正确的承口方向，管道安装方向无误，同时需要注意在各接口处进行掏挖工作坑防止管道撞口问题出现。
.png)
四、结束语
球墨铸铁管对于管线工程的建设提供了一种非常优秀的原材料，在工程中，如果能够有效利用球墨铸铁管，使设计与施工人员更好地熟悉该管材的特性，不仅能有效优化当前的管线建设，还可以进一步使整个管线设计更加合理，施工更为规范，更好的发挥球墨铸铁管材料本身的优良特性。同时通过对安装过程和施工过程中各个要点的分析与注意，能有效保证施工过程完整与顺利。
参考文献：
[1] 祁福川. 球墨铸铁管施工技术及注意事项. 甘肃农业, 2016.
[2] 王宏峰. 顶管专用球墨铸铁管在供水管网中的应用[J]. 中国建设信息化, 2020, No.123(20):76-78.
[3] 李二霞. 球墨铸铁管在南水北调供水管道配套工程施工中的应用[J]. 建筑工程技术与设计, 2018, 000(002):858-859.
[4] 万晶. T型接口球墨铸铁管安装施工技术要点[J]. 百科论坛电子杂志, 2019, 000(006):32.
