李秋琳
中核辽宁核电有限公司 125000
摘要：本文通过分析内漏等手动蝶阀的常见故障问题，提出相应的处理与维护办法，希望能够促进手动蝶阀类设备的正常使用，从而实现核电厂生产效率的提高。
关键词：核电厂；手动蝶阀；故障分析；处理方法；维护管理；探讨与论述
前言：
手动蝶阀是一种调节类阀门，也可说是截断阀门，被广泛应用在核电厂当中。目前看来，蝶阀在现场使用及维护期间出现故障问题与生产地区并无直接关联。为了进一步加强手动蝶阀的可靠性，避免影响到系统的正常运行，笔者基于个人多年积累的实践经验，对手动蝶阀的故障问题作出简要总结，并列举了一些可供参考的处理及维护管理措施，以下是详细内容。
1.手动蝶阀的基本介绍

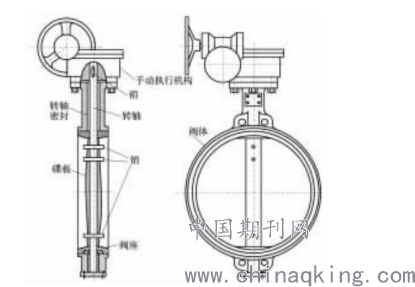

蝶阀是一种以关闭件作为圆盘，通过围绕阀轴旋转的方式来实现关断、启动的阀。由于传动机构不同，手动蝶阀又有液压、手动、气动、电动蝶阀之分。手动蝶阀的整体构成并不复杂，主要包括阀体、密封组件、蝶阀、手动执行机构以及转轴等部分。详情可直接参照图1：
.png)
2.常见故障的分析
从图1中不难看出，手动蝶阀包含的零部件较多，而当核心部件出现问题时，就会影响到阀门的运行效果。根据手动蝶阀的常见故障、结构特点，我们将其分为：
2.1内漏故障
导致手动蝶阀出现内漏故障的原因有许多方面，且该故障的发生率较高。在上文的手动蝶阀常见结构基础上，本文列出了如下的故障树。详情参照图2所示。
（1）阀门与蝶板之间存在异物而导致内漏。某海水系统的蝶阀阀座、蝶板都是用低合金钢制成，通过蝶板上的密封橡胶圈，外加阀座的作用，达到阀门的密封效果。现场在利用该阀门进行隔离时，阀门关闭出现问题。首先，对手动执行机构进行检查，结果显示正常。紧接着检查了阀门内部，发现在阀座与蝶板之间异物堆积过多。将钢筋取出后，把阀板上的受损橡胶密封胶条换成新的，阀门可以正常关闭。
（2）阀座密封圈受损导致内漏。某设备冷却水系统的蝶阀阀体、蝶板都是用低合金钢制成，通过阀座上的密封橡胶圈，外加蝶板的作用，达到阀门的密封效果。执行到系统切换环节时，发现蝶阀泄漏。首先，对执行机构进行检查，结果显示正常。紧接着我们拆掉了阀门，阀座上的密封橡胶圈受损严重，致使蝶阀关闭出现问题。将阀门的受损密封橡胶圈换成新的，问题解决。
（3）执行机构开度与阀门开度不匹配而导致内漏。某含硼水系统的蝶阀阀体、蝶板都是用低合金钢制成，通过阀座上的密封橡胶圈，外加蝶板的作用，达到阀门的密封效果。阀门检修后到了系统隔离环节，阀门处出现内漏故障。首先，对执行机构进行检查，发现开关位置不对，但调整了执行机构的限位后，阀门还在内漏。紧接着我们拆下了阀门，原来是执行机构在回装过程中有一个键槽放错位置，才使得开度匹配不上阀门的开度，造成内漏故障。二次调整后，问题已经解决。
2.2外漏故障
（1）阀门与管道之间的泄漏。当螺栓出现松动，阀门与管道之间的橡胶、垫片受损时，便会出现泄漏问题。对于这种情况，只需按要求对预紧力进行紧固便可顺利解决。而受损的垫片和橡胶，换上新的就能继续运行。
（2）阀杆处的泄漏。阀杆处的泄漏分为两种情况，其一是阀杆密封失效，其二是阀杆封闭紧固螺栓的预紧力不够。当出现这种问题时，一般按要求进行预紧力紧固即可。而如果是阀门处密封失效的话，最好的办法就是更换新的部件。
2.3动作不正常
（1）手动执行机构出现故障。当阀门长期处在潮湿、露天的条件下，再次开启就很难成功，有时因用力过猛，还会损伤到执行机构的轴承箱元件。在检修执行机构的过程中，其内部已经过度锈蚀。此时只需清理锈迹部分，再均匀涂抹上润滑剂，便可解决问题。
（2）阀杆锈蚀。当冷冻水系统的蝶阀阀杆出现锈蚀的情况时，便无法正常地开启或关闭阀门。这时需要拆解阀门，把锈蚀部分清理干净，才能继续使用。
（3）阀杆上的蝶板固定销折断。现场在开启蝶阀时，阀门执行机构上指示正常，奇怪的是阀门下游却无介质出现。首先，对执行机构进行检查，均无异常。紧接着再检查拆下的阀门整体，其蝶板固定到阀轴上的销已经断成两截，才导致开启阀门时，蝶板没反应。换上新的销，问题得到解决。
3.常见的故障原因分析和应对措施
（1）内漏原因分析和应对措施。上文我们已经找出了蝶阀内漏的常见原因，其中蝶板、阀座密封受损，或是出现划痕等，均与介质中含有杂质、系统其余部件受到挤压且脱落有关，对此应对方法是定期更换阀门的橡胶密封件，清除系统杂质，检查系统零部件是否完好，并在检修过程中谨防异物进入。
（2）外漏原因分析和应对措施。通过分析蝶阀外漏的原因可知，是与螺栓松动、易损件受损和紧固螺栓的预紧力不足等有关。所以在遇到这种故障的时候，检修手动蝶阀时应重点关注螺栓的预紧力，避免一些易损件因磨损导致泄漏，同时要定期检查非易损件封闭部位，发现易损件受损需及时更换。特别是对于阀门杆外漏出现的风险，我们可以通过基于阀门进行的压力测试进行降低和分析。
（3）动作异常原因分析和应对措施。通过对于蝶阀的动作异常的原因进行分析之后，我们可以了解到导致这一情况最主要的情况是因为外界的环境因素是因为阀门出现一定程度的腐蚀和零部件的损伤，为了更好的解决这一问题，我们需要根据系统的实际情况和环境选择更加恰当的阀门，做到定期的对于阀门的动作进行检查和润滑分析，进行相关的维修检测。并且在阀门进行检测分析之后，我们需要做到多次对于阀门进行相关浓度动作分析，在必须的时候需要对于阀门的开关动作进行分析，检查力矩情况，保证阀门的动作始终保持在一个稳定的情况。
总而言之，对于上诉出现故障的原因分析和故障解决方法我们可以了解到，根据环境以及整体系统我们需要选择恰当蝶阀的模式，并且根据相关的要求进行定期的维护和管理，尽可能的减少蝶阀检查维修过程当中的认为失误，保证手动蝶阀安全稳定的运作。
4.维护管理
对于手动蝶阀来说设计到柱子红的选材和加工，使用维护等等一系列的工程，作为手动蝶阀的使用单位，一旦来说都需要保证使用期间的稳定和可靠，所以对于上述手动蝶阀使用过程当中出现故障和处理，我们需要全面提高稳定性和可靠性。
手动蝶阀的维护和检测最主要是为了更好的分析解体检查和检查润滑，因为在电厂当中手动蝶阀是数量和总体的种类较多，所以每一个蝶阀的种类和实际的使用方法是完全不同的，为了更好的方便管理和使用，所以基于蝶阀实际ID密封情况和使用的频率，我们需要构建完全不同的维护措施，对于中药的设定需要预防性的构建相关的维修计划，对于中药的设定进行定期的检测和更换，对于不重要有缺陷的部件进行更换。
对于检修的质量以及相关的控制，首先我们乣全面能提高对于检修人员的检修技能，并且保证备用备件的可靠性进行你分析，并且标注出关键点，构建第三方的监管力度，对于蝶阀检修之后的可靠性保证，除了在蝶阀回装之前开关动作是否满足相关的要求，打压试验需要引用到蝶阀检修当中，提高检修的稳定性。
5.结论
对于手动蝶阀出现的相关故障对于故障的原因进行分析，提出了相应的解决措施，并且为手动蝶阀故障的处理提供相应的解决措施和方法，提炼出了相关的维修检疫，保证了手动蝶阀的稳定性和可靠性，全面能保证核电厂蝶阀的稳定安全运作。
参考文献：
[1]某核电厂手动蝶阀阀轴开裂原因分析?[J]. 季媛媛,胡梦莹,刘君,胡建群.??全面腐蚀控制.?2017(08)
[2]示踪气体稀释法在华龙一号核电厂主控室无过滤空气内漏测试中的应用?[J]. 韩丽红,张渊,高新宇,丘丹圭,吴涛,陈建利.??暖通空调.?2020(12)
[3]滨海核电厂冷源风险应对措施研究?[J]. 韩瑞,赵懿珺,纪平,康占山,武佳兴.??给水排水.?2020(S1)
[4]波兰核电支持率为57%?[J]. 张焰,伍浩松.??国外核新闻.?2020(11)
[5]核电厂人员行为规范智能化管理方法研究?[J]. 方幼君.??电子质量.?2020(12)
[6]核电厂仪控系统的网络安全等级防护研究?[J]. 刘景宾,乔宁,董晓璐,陈子溪.??核安全.?2020(06)
