张少兵 惠建平
中国电子科技集团公司第34研究所，广西 桂林541004
摘要：随着SDH光传输设备使用年限的增加，设备逐年老化，设备出现各种各样的故障问题也会逐年增多。本文以马可尼SDH光传输OMS1684光传输设备Flash（闪存）卡出现存储故障问题，在不引起业务中断的情况下，替换新的Flash卡解决故障问题，就是这篇文章探讨的重点，为遇到类似故障问题提供一点参考和借鉴。
关键字：同步数字体系、在线、中央控制单元、数据、本地节点管理器
1 引言
近年来，在国家电网专网SDH光传输网络存在一些故障，这些故障有可能影响光传输网的正常运行，需要及时处理，以免带来不必要的损失。因此，需对这些故障进行处理，达到优化网络的目的，以满足光传输网的正常运行。处理故障期间，网络可能会出现瞬断，根据SNCP切换技术标准，在50毫秒以内。
2 故障现象
国网电力某站点马可尼SDH光传输OMS1684光传输设备出现Flash卡故障问题，故障如下表1所示。
.png)
3 故障分析
出现Master database failed和Backup database failed告警，是由光传输设备Flash卡存储区出现故障引起的。闪存卡出现故障可能由以下情况造成。
（1）闪存卡出厂可能错在隐患或者在制作存储卡分区时出现故障，建议闪存卡使用工业级的flash卡；
（2）机房中空气温度过高，设备长期处于高温运行条件下，加快Flash卡老化和损坏，易造成存储区数据无法正常读取或识别；
（3）机房中灰尘过多，又长期不处理，灰尘积压在设备上，使设备温度增高，长期处于此运行条件下，容易造成Flash存储区数据故障；
（4）机房中静电过大，使设备长期处于此运行条件下，容易造成Flash存储区数据故障；
（5）设备输入电压压差变化过大，设备长期处于此运行条件下，可能加剧Flash卡老化和损坏，使存储区数据无法正常读取或识别。
4 故障处理
4.1故障引起的后果
当站点设备不掉电，业务板件不出现损坏，Flash卡存储区故障不造成业务中断及及节点的正常运行，而当站点设备异常掉电或重启，因Flash卡存储区不能读取数据或识别，运行设备数据将会丢失，影响光传输网的正常运行，节点业务将会丢失或中断。
4.2处理故障试验
4.2.1试验准备工作
准备新的Flash卡2张，存在告警的Flash卡2张，准备马可尼OMS1684设备2台，板件包括CCU卡2块， 10G板卡2块， 2M 126Port2块，LTU 2M 32Port板卡2块。3m的跳纤2根，达迪DDA260型话路特性分析仪1台。
4.2.2试验测试分析
用光跳纤连接设备1和设备2，从设备1到设备2做一个2M电路，设备2的2M用2M同轴缆自环，设备1的2M接上达迪DDA260型话路特性分析仪进行测试误码。如果处理Flash卡过程中，2M误码仪有告警信息，则说明处理过程存在问题，如果处理Flash卡过程中，2M误码仪未产生告警信息，则说明处理故障方法正确，以后处理马可尼OMS1600系列光传输设备Flash卡故障可以用类似的方法完成。
测试连接如图1：
.png)
4.2.3试验测试工作步骤
测试设备步骤：
1)制作两张新的Flash卡，把2块新的Flsh卡格式化为Fat格式，分区小于2GB，在PC机上用读卡器往新的Flash卡中写入OMS1684设备与故障的Flash卡中版本相同的软件，此软件和有故障的Flash卡中软件版本完全相同。
2)给设备加电，在OMS1684设备上插入访问线，用LCT节点管理器登录设备，备份设备数据。
3)用LCT节点管理器管理设备，把设备设置为off-line状态，待CCU指示灯停止闪烁后，拔出CCU板卡，此时LCT退出访问状态。
4)拔出CCU板卡上的两张有故障的Flash卡，分别插入新制作的两块Flash卡。
5)把CCU插入OMS1684设备，待LCT可以访问设备，登录设备，此时设备处于Off-line状态，把备份在PC机上的数据恢复载入Flash卡中，载入完成后，按OK键确认，此时LCT退出访问设备。
6)等待LCT可以访问设备，登录设备，切换off-line为on-line状态。
7)此时设备上所有板件的指示灯不停闪烁，大约7、8分钟后，等待所有指示灯停止闪烁后，设备恢复正常运行。
4.2.4试验测试结论

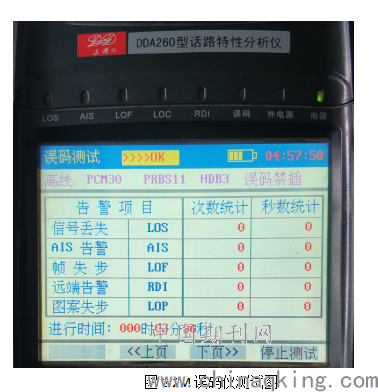

试验处理Flash卡故障工作完成后，查看2M误码仪测试结果正常，无瞬断，无误码出现。从以上测试结果可以看出，马可尼OMS1684设备可以利用上面的操作，完全不丢失业务或者中断业务，就可以替换掉损坏的Flash卡。2M误码仪测试结果如下图2所示。
.png)
5 现场故障处理步骤
1)在PC机上用读卡器往新的Flash中拷入软件，此软件和站点OMS1684光设备的版本完全相同，制作两张新的Flash卡；

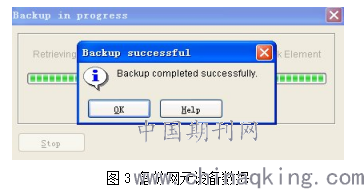

2)在OMS1684光设备上插入访问线，用LCT节点管理器登录站点的OMS1684光设备，选择菜单Status-Backup ne configuration备份设备数据、Report-cross connection电子业务表。备份节点网元数据如下图3所示：
.png)
3)记录OMS1684光设备上的所有告警，以便结束工作后比较告警情况。
4)用LCT节点管理器管理设备，选择菜单Status-off-line satus，把设备设置为非在线状态，此时拔除CCU板卡将不会丢失业务，设备还是正常运行状态。待CCU指示灯停止闪烁后，拔出CCU板卡。设置网元状态非在线状态如下图4：
.png)
5)拔出CCU板卡上的两张Flash卡，分别插入新制作的两张Flash卡。

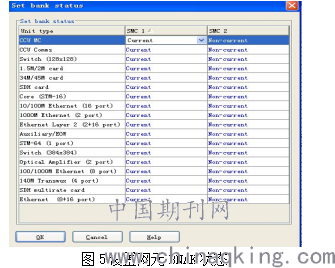

6)把CCU插入OMS1684光设备，等待CCU指示灯停止闪烁后稳定后，在设备上插入访问线，用LCT节点管理器登录设备，此时设备还是off-line状态，设置网元设备BNAK状态，选择菜单Software-bank status设置SMC1为current，SMC2为non-current。设置网元Bank状态如下图5：
.png)
7)待CCU指示灯停止闪烁后稳定后，把备份在PC机上的数据载入Flash卡中，等待CCU指示灯停止闪烁后，切换off-line状态为on-line。设置网元状态on-line状态如下图6：
.png)
8)此时设备上的所有板件工作指示灯不停闪烁，大约7、8分钟后，等待所有指示灯停止闪烁后，设备恢复正常运行。
9)查看设备运行状态，与运行人员、调度中心确认业务恢复情况。
10)检查光端机上此时的告警情况，和前面保存的告警做以比较，看Flash卡告警是否消失，有无增加新的告警，并做记录；
11)确认业务运行无误后，收集相关资料，总结，清理现场。
6总结
从以上处理故障的结果看，马可尼OMS1600系列光传输设备的Flash卡存储区存在故障时，可以采用这种方法快速安全的处理Flash卡故障，在用误码仪测试时，还可测试一些其他的指标，看相关指标是否在一定的范围内，是否符合相关ITU-T建议，波形分析，时钟检查等。通过对故障的处理，达到优化网络、排除隐患的目的，以满足光传输网的正常运行。
参考文献：
1现代光网络技术，王鸿滨，华为技术有限公司， 2006.6
2光同步数字传输网，韦乐平，北京人民邮电出版社，1993
3LCT and LCTS Operating Procedures（Marconi OMS 1600 Release 2.0），桂林马可尼电信有限公司，2002.6
