高在峰 张永超
山东中烟工业有限责任公司青岛卷烟厂 266101
摘 要：真空回潮机是卷烟厂制丝车间的重要设备之一，能使烟叶回潮变软并去除杂味。其工作过程分为抽空、加潮、保压、回抽、破空五个过程。单向阀位于真空回潮机真空泵蒸汽管道中，反向不通，封堵住管道，以达到保压效果。目前采用的单向阀内部有橡胶衬垫，在高温蒸汽环境下，该衬垫容易发生破损，造成阀门密闭不严，进而使保压效果变差，影响烟叶质量。本文旨在对单向阀进行改进，提高其使用寿命，保障产品质量。
关键词：单向阀；真空泵；改进；使用寿命
1 背景描述

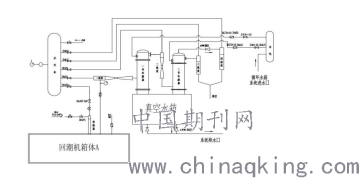

真空回潮机采用的是四级串联式蒸汽抽空系统，其工作过程分为抽空、加潮、保压、回抽、破空五个过程。在保压过程中，有一个非常重要的装置，就是单向阀，它位于真空回潮真空泵蒸汽管道中，单向阀反向不通，封堵住管道，才能达到保压效果。
目前真空泵的单向阀采用橡胶衬垫式，损坏频率较高体积大，维修更换难度大，过程复杂；保压效果差，造成烟草色泽变化，影响内在质量；回抽时间变长，浪费蒸汽，影响生产效率。橡胶衬垫在高温高湿环境下容易发生老化、破损，因此我们考虑改进此处的单向阀材质。
.png)
2 改进过程

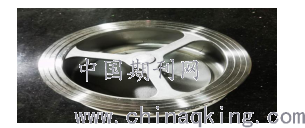

目前车间在用的单向阀中，真空回潮水箱排水管路采用了不锈钢弹簧碟片式单向阀，此单向阀也是在高温高湿的环境下工作，使用寿命长，密封效果好。
.png)

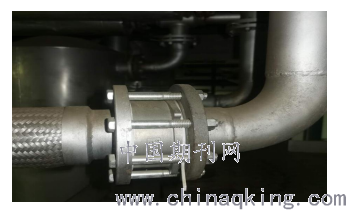

我们决定把带橡胶衬垫的单向阀改为不锈钢弹簧碟片式单向阀，保证单向阀在高温高湿环境下的可靠性。测量管径，选取尺寸合适的碟片式单向阀，安装。
.png)
3 改进效果
改进后，在后续几个月的生产过程中，真空回潮四级泵蒸汽管路单向阀密封良好，没有发生漏汽现象。节约了能源，极大地降低了单向阀更换频率，保证了烟叶质量，节约了备件费用，达到了改进目的。
4 成果效益

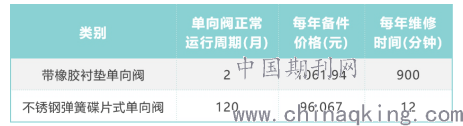

我们对改进前后的单项阀使用寿命、使用备件费用和维修时长进行了统计整理，如下表所示。
.png)
从数据分析可以得出，通过更换不锈钢弹簧碟片式单向阀，单向阀正常运行周期提高为原来的60倍，大大提高了设备稳定性；备件价格仅为原来的9%，节约了备件费用；维修效率提高了740%，极大地降低了维修时间。
参考文献
[1]孙福杰.设备的零故障管理[J].黑龙江冶金，2008.
[2]束洪春.以可靠性为中心的维修[M].机械工业出版社，1995.?
