浅滩淤泥质地基现浇支架设计

发表时间:2021/6/17   来源:《基层建设》2021年第6期   作者:王晓栋
[导读] 【摘要】 本文结合广中江高速公路项目TJ10标大魁河大桥边跨现浇段支架方案设计,综合考虑该处的地质情况、经济性、可操作性、工期要求等,选取支架类型,并对支架系统的强度、刚度及稳定性进行计算及验算,详细说明支架设计各项要素控制,为类似工程建设提供理论和实践经验。

        中铁十五局集团第二工程有限公司  上海  201713
        【摘要】 本文结合广中江高速公路项目TJ10标大魁河大桥边跨现浇段支架方案设计,综合考虑该处的地质情况、经济性、可操作性、工期要求等,选取支架类型,并对支架系统的强度、刚度及稳定性进行计算及验算,详细说明支架设计各项要素控制,为类似工程建设提供理论和实践经验。
        【关键词】 浅滩深厚淤泥  现浇钢管支架  方案设计  检算分析
        0.  前言
        大魁河大桥过渡墩位于在大魁河河堤外侧浅滩区域,河堤侧有大量淤泥,汛期水漫间断侵蚀,属于浅谈淤泥质地基,承载力差。受前期征拆滞后、工期紧张等多方面影响,导致支架施工处于河水汛期,如何保证支架稳定性,确保施工安全成为方案的关键。根据水利、环保等相关部门要求,严禁在河堤内侧填土石,致使不能进行地基处理以满足满堂支架承载力。因此考虑采用打入螺旋管作为支架基础,在实现支架承载能力的同时,减少会对河滩水环境造成破坏,满足环保要求,并能有效防止汛期河水回潮水位变换造成地基下沉。
        1.  工程概况
        大魁河河堤外侧浅滩区域地面标高为1.65-2.74m,处于常水位线1.24m以上,最大通航水位线3.074m以下,每年雨季4-9月份水位线在常水位线以上,10月至次年3月在常水位线以下。现浇段箱梁直线段长3.88m,高度为2.3m;顶板宽20.25m,底宽12.15m,翼缘板宽4.05m;采用C55钢筋混凝土,边跨直线段混凝土95.6m3。翼板厚度由0.9m至0.5m至0.2m渐变;腹板厚度由50cm渐变至100cm;顶板及底板厚度由30cm渐变至50cm,端墙厚度为1.5m,人行孔0.8m×2m;直线段段采用钢管柱支架法浇筑。
        2.  地质概况

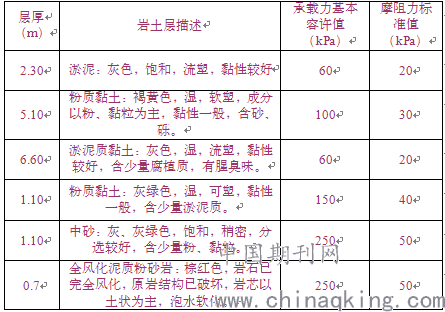

        大魁河大桥左幅DZ4#墩位于大魁河过渡墩地质勘探情况如下表:

        3.  支架设计要求
        支架采用螺旋管基础。首先,必须确保桩体承载力,防止不均匀下沉,在管桩插打完毕后进行承载力检验;其次,因支架高度超过16m,施工中应控制好支架垂直度,确保支架稳定;最后,在支架安装完毕后必须进行预压,压重不小于1.1倍设计荷载,以消除其非弹性变形,并按实测的弹性变形量和施工控制要求,确定底模标高和预拱度。
        4.  支架体系设计
        边跨现浇直线段支架采用Φ630-8mm螺旋管+沙筒+I40b双拼工字钢横梁+I16工字钢纵向分配梁和方木组成。底模采用15mm竹胶板+10cm方木组成,I16工字钢上横向铺设10cm×10cm方木,方木中对中间距30cm,底模板接缝采用玻璃胶密封严实。
        5.  支架安装要求
        1)工字钢应当位于钢管柱的中心位置,钢管立柱垂直度允许偏差不大于1/1500高度,且不大于2cm。底座与基础预埋件的焊接要牢固,同时按设计方案要求,进行横向和斜向的连接固定,形成整体承重体系。
        2)在安装使用前,钢管柱、主横梁、分配梁等其关键部位、受力点的焊缝应经检验检测,吊装前对焊接质量进行复检,满足《钢结构焊接规范》(GB 50661)第8.2节的要求方可使用。
        3)支架搭设完毕后,按设计组合荷载的1.1倍进行预压。
        4)钢管桩采用吊车夹DZ60型振动锤进行插打,钢管桩下沉过程中,应及时检查钢管桩的倾斜度,发现倾斜应及时采取措施调整导向,必要时停止下沉,采取措施进行纠正。
        5)管桩打入无明显下沉,停止振动,检查管桩打入深度与设计要求是否向相符,如打插深度大于设计要求,停止打插;如管桩打入深度与设计深度相差较大,应检查确定,采用混凝土预制块进行预压检查,达到单桩承载力要求即可。
        6)管桩接长时,确保垂直度,采用垂直度检测仪(2m)进行检测,接头处焊缝采用企口焊接+10mm钢板加强,防止焊缝开裂。
        6.  材料参数
        6.1 630mm钢管
        外径630mm,壁厚8mm,截面积156.3cm2,回转半径0.220m。
        6.2 工字钢
        I16工字钢:I=1127cm4,E=2.1×105MPa,S=26.11cm2,W=140.9cm3,Sx=80.8cm3,每米质量20.5kg,腹板厚b=6.0mm;
        双I40b工字钢:I=45562cm4,E=2.1×105MPa,S=188.14cm2,W=2278cm3,Sx=1342.4cm3,每米质量147.68kg,腹板厚b=25mm;
        [20a槽钢:Ix=1780.4cm4,E=2.1×105MPa,S=28.83cm2,Wx=178cm3,Sx=104.7cm3,每米质量22.63kg,腹板厚7mm。
        6.3 模板
        侧模采用钢模板,模板壁厚6mm,外设支撑桁架;
        底模及内模采用厚15mm高强竹胶板,竹胶板容许应力[σ0]=80MPa,弹性模量E=6×103MPa;截面参数及材料力学性能指标(按1米宽计算):
        W=bh2/6=1×0.0152/6=3.75×10-5m3
        I=bh3/12=1×0.0153/12=2.8125×10-7m4
        6.4 方木
        横向方木为落叶松,截面尺寸为10×10cm;截面参数和材料力学性能指标:
        W=bh2/6=0.1×0.12/6=1.67×10-4m3
        I=bh3/12=0.1×0.13/12=8.3×10-6m4
        方木的力学性能指标按A-3类木材计算:
        应力[σw]=12MPa,剪应力[τ]=1.9MPa,E=9×103MPa。
        7.  支架检算
        7.1 荷载分析
        ①钢筋砼容重按26kN/m3计算,现浇段砼量95.6m3,其中墩顶1.33m段42.8m3,悬臂端52.8m3。
        ②混凝土在板底按腹板和箱室区分别均布加载计算。
        ③模板自重:木材按750kg/m3计
        内模板(1.5cm厚竹胶板+10cm方木):13.8kN;
        底板(1.5cm厚竹胶板+10cm方木):12.3kN;
        48mm钢管支撑(按立杆横纵间距60cm×80cm+顶托):2.7kN;
        木模小计28.8kN。
        钢侧模自重为72.8kN。
        ④支架自重:
        分配梁:I16工字钢,工字钢重3m×20.5kg/m×24根×10/1000=14.76kN;
        双I40b工字钢横梁:20m×147.68kg/m×1根×10/1000=29.54kN;
        卸落架:275kg×3个×10/1000=8.25kN;
        ⑤施工人员、施工料具堆放、运输荷载:2.5kPa/m2;
        ⑥倾倒混凝土时产生的冲击荷载:2.0kPa/m2;
        ⑦混凝土浇筑厚度大于1m故不考虑混凝土振捣荷载。
        荷载分项系数取值:砼自重、支架自重取1.2,其他荷载取1.4。
        根据梁体结构把梁体荷载分为A、B两个区域,A区域代表变截面根部位置,B区域代表端部位置。安全荷载分析是按隔板及箱室区两部分考虑。选取两个横梁位置代表断面进行验算支架安全性。
        7.2 腹板处底模强度验算
        选取腹板最不利条件计算,荷载为均布荷载67.9kPa。按δ=15mm的高强竹胶板,直接搁置于中对中间距L=30cm的10×10cm纵向方木上,取单位长度1米板宽,长度取1.5米按5等跨连续梁计算:
        Rmax=23.04kN;Mmax=0.64kN.m;Qmax=12.33kN;fmax=0.47mm<[f0]=300/400=0.75mm;
        剪应力:τmax=1.5Qmax÷s=1.5×12.33×103÷(1×0.015)=1.23MPa<1.3MPa
        弯应力:σmax=Mmax÷W=0.64×103/3.75×10-5=17×106Pa<80MPa
        结论:15mm高强竹胶板强度、刚度满足要求!
        7.3 箱室底模强度验算
        箱室处底板荷载为均布荷载最大为36.7kPa。按δ=15mm的高强竹胶板,直接搁置于中对中间距L=30cm的10×10cm纵向方木上,取单位长度1米板宽,长度取1.5米,按5等跨连续梁计算:
        Rmax=12.45kN;Mmax=0.35kN.m;Qmax=6.66kN;fmax=0.32mm<[f0]=300/400=0.75mm;
        剪应力:τmax=1.5Qmax÷s=1.5×6.66×103÷(1×0.015)=0.666MPa<1.3MPa
        弯应力:σmax=Mmax÷W=0.35×103/3.75×10-5=9.3×106Pa<80MPa
        结论:15mm高强竹胶板强度、刚度满足要求!
        7.4 横向方木验算
        横向方木规格为10cm×10cm,腹板以30cm间距布置在纵梁上,横向方木承受荷载为模板传递的节点荷载,方木在腹板处跨径0.3米,底板处跨径0.6米。
        1)腹板处取方木长度2.4m计算,按8等跨连续梁计算,方木布置在跨中时为最不利荷载。
        Rmax=23.04kN;Mmax=1.73kN.m;Qmax=11.52kN;fmax=0.064mm<[f0]=300/400=0.75mm;
        剪应力:τmax=3Qmax/2(bh)=1.5×11.5×103/(0.1×0.1)=1.7MPa<1.9MPa
        弯应力:σmax=Mmax÷W=1.73×103/1.67×10-4=10.35MPa<12MPa
        (2)箱室区处取方木长度3.0m计算,按5等跨连续梁计算,方木布置在跨中时为最不利荷载。
        Rmax=12.45kN;Mmax=1.87kN.m;Qmax=6.23kN;fmax=0.1mm<[f0]=600/400=1.5mm;
        剪应力:τmax=3Qmax/2(bh)=1.5×6.23×103/(0.1×0.1)=0.94MPa<1.9MPa
        弯应力:σmax=Mmax÷W=1.87×103/1.67×10-4=11.2MPa<12MPa
        结论:横向方木强度、刚度满足要求!
        7.5 纵向工字钢验算
        纵向工字钢采用16工字钢,在腹板处以30cm间距布置在横梁上,在箱室处以60cm间距布置在横梁,纵梁上荷载为横向方木传递荷载,方木比较密,简化为均布荷载承受荷载为均布荷载,计算模型如下图:
        (1)腹板处
        Rmax=18kN、39kN;Mmax=6.53kN.m;Qmax=22.76kN;
        fmax=0.01mm<[f0]=1900/400=4.75mm;
        剪应力:τmax=QmaxSx/Ib=22.76×103×80.8×10-6/(6×1127×10-11)=27.1MPa<85MPa
        弯应力:σmax=Mmax÷W=6.53×103/140.9×10-6=46.1MPa<145MPa
        最大剪力处弯应力:

        (2)箱室处
        Rmax=13.35kN、29.93kN;Mmax=4.83kN.m;Qmax=16.85kN;
        fmax=0.032mm<[f0]=1900/400=4.75mm;
        剪应力:τmax=QmaxSx/Ib=16.85×103×80.8×10-6/(6×1127×10-11)=20.13MPa<85MPa
        弯应力:σmax=Mmax÷W=4.83×103/140.9×10-6=34.3MPa<145MPa
        最大剪力处弯应力:

        (3)翼板处
        Rmax=8.75kN、18.97kN;Mmax=2.99kN.m;Qmax=11.05kN;
        fmax=0.002mm<[f0]=1900/400=4.75mm;
        剪应力:τmax=QmaxSx/Ib=11.05×103×80.8×10-6/(6×1127×10-11)=13.12MPa<85MPa
        弯应力:σmax=Mmax÷W=2.99×103/140.9×10-6=21.2MPa<145MPa
        最大剪力处弯应力:

        结论:纵向工字钢强度、刚度满足要求!
        7.6 外侧I40b工字钢横梁
        Rmax=355kN、355kN、355kN;Mmax=330.4kN.m;Qmax=171.8kN;
        fmax=0.2mm<[f0]=5725/400=14.3mm;
        剪应力:τmax=QmaxSx/Ib=171.8×103×1342.4×10-6/(25×45562×10-11)=20.24MPa<85MPa
        弯应力:σmax=Mmax÷W=330.4×103/2278×10-6=145MPa<145MPa
        最大剪力处弯应力:

        结论:I40b双拼工字钢强度、刚度满足要求!
        7.7 卸载钢箱验算
        卸荷砂筒采用φ450×10mm和φ510×10mm无缝钢管制作,砂筒上的最大设计荷载【FN=1500kN】(方案内所有砂箱承载能力最大值为355kN)
        φ450×10mm套管承压能力计算:
        轴心抗压计算:FN=Acfc+(1+K/2)Asfy=6464.7kN远大于355kN,满足设计要求。
        φ510×10mm套管壁厚度计算:
        砂在竖直均布荷载作用下,其垂直应力计算值
        δz=F/S=355kN/(π×0.51^2/4)=1738kPa=1.738MPa
        根据不同深度,在侧限作用下,砂粒竖直应力与水平应力之间的关系,得到钢筒受到的水平应力(正应力)为δx=K×δz,K取值为0.28。
        δx=0.28×1.738=0.486MPa
        钢质压力容器壁厚t的确定t=1+Dδ/(2fyφ-δ)
        计算得钢管壁厚t=1+510×0.486/(2×140×1-0.486)=1.89mm<10mm。
        结论:卸荷砂筒10mm管壁满足要求!
        卸荷砂筒壁板和底板间采用8块5cm×5cm×1cm三角加劲板对称加固。
        7.8 630-8mm钢管验算
        钢管采用630-8mm螺旋管,为增加钢管稳定性,在6m、12m处横向设置[20槽钢联系杆,连接在墩柱预埋件上,钢管底部直接打入岩土。
        轴心压力设计值=355kN;截面面积A=156.326cm2
        绕X、Y轴弯曲的计算长度Lx=1380cm
        绕X、Y轴方向上截面惯性矩Ix=75612.372cm4
        材料抗压强度设计值f=205MPa
        容许长细比【λ】=150
        绕X、Y轴的回转半径
        绕X、Y轴的长细比 ,刚度条件满足要求!
        根据λx、λy查表得稳定系数φx=0.793
        绕X、Y轴的稳定性检算:

        结论:满足压杆稳定性要求!
        7.9 630螺旋管埋深计算:
        螺旋管支架高度按最大值取16.2m计算,单根管桩荷载355kN,假设螺旋管埋深15m,则螺旋管自身重量45kN,故计算取值400kN。
        计算依据:《建筑桩基技术规范》和本项目岩土工程勘察报告
        单桩竖向承载力设计值(R)计算:
        桩型:钢管桩
        桩基竖向承载力抗力分项系数:γs=γp=γsp=1.65
        第1土层为:淤泥,极限侧阻力标准值qsik=20kPa
        土层厚度h=2.3m,土层液化折减系数ψL=1
        极限侧阻力Qsik=L×h×qsik×ψL=2.0×2.3×20×1=91kN
        第2土层为:粉质粘土,极限侧阻力标准值qsik=30kPa
        土层厚度h=5.1m,土层液化折减系数ψL=1
        极限侧阻力Qsik=L×h×qsik×ψL=2.0×5.1×30×1=303kN
        第3土层为:淤泥,极限侧阻力标准值qsik=20kPa
        土层厚度h=6.6m,土层液化折减系数ψL=1
        极限侧阻力Qsik=L×h×qsik×ψL=2.0×6.6×20×1=261kN
        第4土层为:粉质粘土,极限侧阻力标准值qsik=40kPa
        土层厚度h=1.1m,土层液化折减系数ψL=1
        极限侧阻力Qsik=L×h×qsik×ψL=2.0×1.1×40×1=87kN
        第5土层为:中砂,极限侧阻力标准值qsik=50kPa
        土层厚度h=1.1m,土层液化折减系数ψL=1
        极限侧阻力Qsik=L×h×qsik×ψL=1.979×1.1×50×1=108.8kN
        总极限侧阻力Qsk=∑Qsik=851kN
        极限端阻力标准值qpk=250kN
        极限端阻力Qpk=qpk×As=250×0.311724525735=78kN
        竖向承载力设计值R=Qsk/γs+Qpk/γp=851/1.65+78/1.65=562kN
        经验算可知:单根桩承载力562kN>400kN
        结论:当管桩入土深度达到16.2m时,满足要求!
        8.结论:
        通过对整个支架系统在强度、刚度及稳定性等方面进行验算,确定大魁河大桥左幅边跨直线段支架体系设计满足施工要求,并且该方案对河滩环境的破坏较小,取得了水利及环保等部门的认可,满足了在汛期不间断施工的条件,减少了工期损失,为后续工程的快速施工创造了条件。
        参考文献
        [1] 胡金光.高速铁路现浇梁支架及钢管桩基础施工控制技术研究.天津大学,2014
        [2] 刘红波等.海岸沿线复杂地质条件箱梁现浇支架设计及施工技术.公路交通科技.2020
        [3] 郑卫星,王宇.某工程桥支架设计与软基处理.居舍.2019
        [4] 周龙.一种软弱地基上门式墩盖梁现浇支架设计.四川水泥.2017
        [5] 周水兴等.路桥施工计算手册.北京,人民交通出版社,2001
