中国核工业第五建设有限公司 上海市金山区 201512
摘要：本文以LNG接收站施工为背景，为解决高压输送泵绝热安装对整个安装工艺的影响，研究高压泵的绝热工艺。
本文阐述了LNG接收站高压泵的绝热工艺，论证了绝热工艺对施工工艺的影响，得出了高压泵的绝热工艺可以影响施工施工工艺。
关键词：LNG接收站 高压泵 绝热 施工工艺
1.前言
液化天然气（LNG）近代发展的重要新能源之一，发展前景良好。LNG可用于发电；还可以利用LNG冷能低温干燥与粉碎，应用于医药和食品行业等。尤其是近年来LNG生产和贸易日趋活跃，LNG已经成为最受欢迎的清洁能源，很多国家越来越重视LNG的引进，亚洲、美洲、欧洲的很多国家都在大规模兴建LNG接收站。同时由于LNG接收站相比LNG液化工厂进口终端比较简单、安全、可靠，LNG接收站建造更加便利，高压泵作为LNG接收站中最重要的设备，其绝热安装工艺研究具有重要意义。
2.概述
高压泵作为LNG接收站的重要设备，其绝热工艺对整个安装工艺有很大的影响，必须在高压泵安装前先进行支座下部绝热，在安装完成后再进行上部绝热。
2.1用带楔口的预制PIR绝热材料应适合高压泵尺寸，现场拼接横向和环向方向带楔口弧板。在安装过程中，每层绝热材料应有合适的错缝，上下相邻二层绝热材料必须错缝，错缝宽度不小于100mm，并且上、下相邻二层不可以有贯穿缝出现。内层和中间层应采用压敏性自粘性胶带做固定，每隔400mm长度一道，一米上放置至少三道。必须在环向至少有30%的搭接。保温厚度为180mm。
2.2次防潮层：多层复合铝膜应在PIR出厂前预制在PIR上作为防潮层。次防潮层的环向缝和横向缝应用100mm宽自粘性多层复合铝膜胶带。在PIR绝热系统中，中层的外表面应预制多层复合铝膜；
2.3不锈钢绑带的使用：不锈钢绑带使用于内包材料最外层PIR（绑扎距离为300mm）和金属外保护（绑扎距离为450mm）上作为固定，用不锈钢扣固定。采用19*0.8mm规格的不锈钢绑带。
2.4弹性密封胶FOSTER 95-50的密封胶：在横向缝和环向缝必需采用弹性密封胶。在外层和中层使用，最里层不用。FOSTER 95-50应用镘刀均匀涂抹，并用力挤压，使多余的密封胶挤出，使用厚度在2-3mm.
2.5主防潮层：Foster 60-90（白）/60-91（灰）+玻璃纤维网格布（Glass cloth）主防潮层材料应在最外层PIR上使用作为主防潮层。在主防潮层使用之前，最外层PIR应用不锈钢绑带固定。
2.6膨胀收缩缝：在设备支持环处设置一个膨胀收缩缝，第一层的宽度为100mm宽，第二、三层的宽度为50mm宽。最内层的玻璃棉两侧的其中一侧的保温材料的一端，从端面向内延伸至100mm处，用FOSTER 82-77粘在金属管道表面。在第三层外安装膨胀节（具体见详图），在膨胀节的外侧使用丁基橡胶密封，并搭接在两侧的主防潮层上用。此处用一层约330mm宽的与外层金属一样的带状金属板覆盖，二侧用绑带绑紧。盖板的一侧与下层金属之间应采用自粘性聚乙烯隔离。
2.7镀铝钢板外护金属板的搭接，环向搭接和纵向搭接宽度均为75mm以上，在金属层的环向和横向搭接处之间的距边缘25mm处采用FOSTER 95-44的金属密封胶，要用适当的工具施工。
2.8泵体顶部法兰盖采用发泡绝热工艺，在法兰下面的保温终止处使用FOSTER 90-66 +玻璃纤维网格布形成气阻层，并延伸至50mm以下.使用气阻层的端面应是阶梯型端面。先将一层带铝膜的25mm厚玻璃棉，用钢丝或压敏性自粘性胶带将法兰包裹在玻璃棉里面。然后根据预算好的PU量进行现场浇注PU。现场浇铸PU必须根据法兰大小和浇铸空间，由专业工程师计算浇铸量、起发时间、发泡时间等数据，按预先设定的数据要求进行施工。用不锈钢带固定（不锈钢带规格与泵体一致）。
2.9钢带应由机械拉伸并密封。对于立式容器，紧固带的位置应与所有的环向搭接一致。金属保护应采用S型咬合。
2.10在用金属支架支撑设备时，支架绝热延伸至设备保温厚度的至少4倍长。
2.11保温材料和附属材料的使用方法
a）PIR管壳和弧板：从包装箱中垂直抽出，检查外观是否有破损，破损的部位应进行修补或去除。用尼龙弹性带收紧PIR，并使用压敏性纤维胶带固定，然后放松尼龙弹性带。最外层的PIR须用合适的不锈带固定。
b）FOSTER 95-50密封胶：系单组份白色胶泥状材料，用塑料镘刀轻轻刮于PIR的厚度方向，另一片PIR不使用，然后将两块PIR合起并挤压，让密封胶挤出，挤出的密封胶用塑料镘刀刮平并均匀抹在接缝处。
c）FOSTER 60-90/60-91防潮层：系单组份胶泥，使用带齿（齿的高度在2-3mm）镘刀进行均匀涂抹，然后将玻璃纤维（Glass cloth）网格布包裹并嵌入胶泥中，最后再上一道胶泥并覆盖网格布，直到网格布的网格不能被明显看到，湿膜厚度控制在2.5mm以上。
d）FOSTER 90-66气阻层：双组份黑色胶泥状材料，混合比例1：1。将同样容积的A、B组材料分别放置在两个大小相同的塑料容器中，然后倒入一个容器中混合搅拌1分钟。使用带齿（齿的高度在2-3mm）镘刀进行均匀涂抹，然后将玻璃纤维网格布包裹并嵌入胶泥中，最后再上一道胶泥并覆盖网格布，直到网格布的网格不能被明显看到，湿膜厚度控制在2mm以上。
e）FOSTER 82-77粘结剂：三组份黑色胶泥状材料。将砂和胶泥完全混合直到可工作，然后加入适当硬化剂。使用塑料镘刀进行施工。在膨胀收缩缝处固定PIR于绝热管线上。
f）不锈钢带和扣：采用适当的紧带机进行钢带收紧。
g）FOSTER 95-44金属密封胶：使用硅胶枪施工在不锈钢背面内侧。
h）多层复合铝膜胶带：撕去多层复合铝膜胶带的离心纸，在多层复合铝膜的环向缝和横向缝上使用。
i）玻纤胶带：用于固定内层与中间层的PIR。
j）丁基橡胶卷材：用于外层收缩缝处的主防潮层。
k）布基胶带：用于收缩缝处，防止管道位移时破坏外护板的镀铝层。
l）网格布：用于加强气阻层和主防潮层的强度。
m）玻璃棉：不带铝箔的玻璃棉用于收缩缝的填充；带铝箔的玻璃棉在对法兰浇注PU绝热前，包裹在阀门、法兰本体上。
n）S型挂钩：用于垂直管道及设备外护支撑。
2.12设备绝热安装示意图

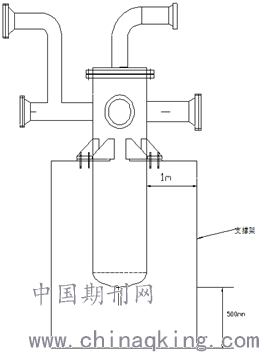

示意图（一）施工安装前
.png)
示意图（二）基坑以下部分施工
.png)
示意图（三）施工安装完成后
.png)
3.结论
高压泵作为LNG接收站的重要设备，其绝热工艺对整个安装工艺有很大的影响，必须在高压泵安装前先进行支座下部绝热，在安装完成后再进行上部绝热，以保证高压泵顺利安装。
参考文献：
【LNG接收站高压泵运行技术探讨】 王森 中国石油石化技术应用与研究
【江苏LNG接收站高压泵并联运行控制】 梅丽 魏玉迎 油气储运 2012年5月
【LNG高压输送泵预冷方案分析】 刘猛 中国燃气运营与安全研讨会 2021年9月
