WSW-C2-10地块限价房项目供水配套工程室外排管主要施工技术研究

发表时间：2021/6/18 来源：《基层建设》2021年第6期作者：姜杰

[导读] 摘要：供水配套工程室外排管施工作业，是建筑供水体系的重要组成部分。

        上海中楠水电配套工程有限公司
        摘要：供水配套工程室外排管施工作业，是建筑供水体系的重要组成部分。本文以临港新城主城区WSW-C2-10地块限价房项目供水配套工程为主要研究对象，针对工程中的室外排水工程进行多角度、多层次、多内容的论述，结合笔者多年从事供水配套工程的施工管理经验，提出一系列行之有效的管理策略和施工技巧，助力相关领域的从业人员给予力所能及的帮助和支持。仅供参考。
        关键词：供水配套工程；室外排管；施工方案
        引言：随着供水配套工程的创新和发展，以限价房项目为基础的供水配套工程，成为行业关注的焦点和议题。一方面，作为限价房项目的配套工程，其施工质量需要得到有效的保障，另一方面，供水配套工程室外排管施工技术，是配套工程的重要内容，需要引发足够的重视和关注，确保工程的施工质量。
        一、工程概况
        本文以临港新城主城区WSW-C2-10地块限价房项目为主要案例对象，该工程建设位置位于临港新城方竹路和茉莉路之间区域，以地块水源从方竹路引入一路DN300给水管，同时在茉莉路靠近方竹路方向引入DN300给水管，再从茉莉路方向引入一路DN300给水管，以三路进水的形式形成一套供水系统，并在地块内架设环形室外消火栓以及消防泵。
        二、供水配套工程室外排管的主要施工技术
        （一）施工前的项目准备工作
        在项目施工前，需要对周边场地进行勘探和测量，一方面，要确保施工现场对应的施工器械已经依次入场，并且保障施工设备性能得到有效检测和分析，确保工程能够按部就班的实施和开展，另一方面，针对施工区域对周边道路交通的影响，需要结合交通主管部门以及周边社区进行有效的协调和说明。室外排管施工作业，会产生较大的噪音和影响，需要向周边社区以及居民进行施工情况说明，确保对应的流程符合相应的规定和标准。
        （二）施工工艺及技术保证措施
        基于限价房项目供水工程的施工标准，需要确保对应的标高和管道位置。首先，施工人员需要借助全站仪设备对施工场地进行管道定位，将管道设定的方向与施工图纸相契合，并将供水管线与预定区域进行契合，依据图纸的施工要求，设定对应的临时点位，控制点位设置的质量和成效。其次，施工人员利用施工设备对管道区域进行开挖操作，按照既定的测量位置，结合施工环境以及施工天气情况，有序开展相应的施工作业。一方面，施工环境要视野开阔，施工区域没有遮挡物或者障碍物，另一方面，施工时的天气良好，符合施工作业的要求和标准，特别是在雨季等时节进行施工，会引发相关沟渠坍塌或者积水等问题产生。因此，在视线不佳或者天气异常的条件下，需要对施工作业流程进行调整，确保各项工作能够有效地实施和开展。特别是暴雨过后，需要对测量点位进行复核和测定，从而实现开挖工作的有效性和合理性。
        水准点的测量。需要结合业主提供的控制点位进行分析，将每条管道的沿线位置以200米左右，设置一个临时性水准控制点，并对控制点进行多频率的校核和分析，同时临时水准点的布置，需要远离挖槽区域，防止由于沟渠的开挖作业，引发水准点失效等一系列问题。众所周知，临时性水准点是后续测量工作的重要保障，需要确保相关数据的有效性和准确性。
        轴线控制线。基于对设计方案的要求和标准，以管道中心线以及转折点为主要测量目标，并在适当地区设置施工轴线的控制桩点位，并对桩位置进行临时性保护措施，防止其他外界因素的影响，造成桩位偏移。在开挖过程中，要根据管道的中心线位置，划分出每条线路的具体位置，并在开挖结束后，借助控制桩的位置恢复管道的中心线以及转折点。另外，轴线控制桩的位置布置，需要与水准点的保护策略相同，并对桩点位进行加固、强化、多次复测，提高点位的精准性。
        轴线控制桩：
        管道敷设的平面位置以及敷设高度，需要严格按照施工图纸的要求进行施工作业，相关施工人员要将施工要求进一步细化，明确管道敷设的注意要点和施工流程，并对管道沟槽的深度、长度、宽度等一系列指标进行复测和分析。针对沟槽的高程测量要求，需要在开挖前进行测量和确定，同时在沟槽完工后，对管道敷设的中心线以及标高进行复测。图一管道铺设施工图。

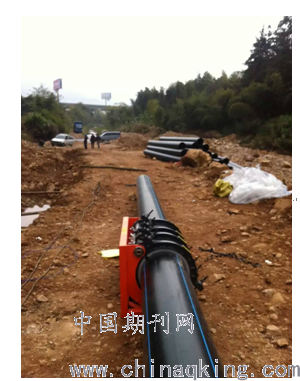

        图一管道铺设施工图
        （三）管道材料运输、装卸、验收的技术要点
        基于管道材料特性，需要在材料运输、装卸等环节中进行多种方式的检验和分析。
        一方面，管道材料基于其材料特性，在运输过程中极容易出现不可预测的影响和问题，导致材料出现破损或者裂缝等问题，需要在材料运输过程给予相应的保障，确保材料不会由于运输路途的因素造成一定的影响，另一方面，管道材料在装卸过程中，需要按照轻拿轻放的管理原则，确保材料得到系统化的维护和保护，保障材料装卸完毕后，符合施工的要求和标准。在装卸过程中，需要对管道材料采用具有一定柔韧性的皮带、吊带、吊绳等装置，严禁使用钢丝线等进行装卸。特别是对材料的储存和管理，要体现对管道材料的有效管控，提升材料的安全保障，当材料进行堆放时，要保持一定的距离，严禁将两根管道进行并列摆放，降低可能存在的风险和影响。
        管道存放过程中，需要在底部架设软木结构的承载装置，降低管道与地面的压强。针对大型管道材料的堆放和管理，不仅需要提前敷设软木结构，同时还要将管道的两端以及米字型支撑进行维护，提升对管道材料的管理和应用，严禁将管道材料以滚动的方式进入到沟槽区域。图二为某供水管道工程施工作业

        图二供水管道施工作业图
        （四）沟槽开挖、地基加固以及临时排水设施
        沟槽在开挖前，需要对管道的方向、位置、管径大小、长度、宽度等一系列指标和参数进行确认和说明。管道开挖施工作业，可以结合机械为主、人工为辅的施工作业模式，并对路面进行破碎处理，自上而下开展开挖工作，确保管道底部的平整性，并将管沟底面做好对应的排水装置，将坑内水位进行限制和调整，确保对应的施工条件满足施工要求，并保留30厘米的人工清理层，减少对基坑底部的额影响。当出现超挖问题时，需要利用砂石进行回填，并对回填层进行夯实作业。沟渠开挖完毕后，需要快速开展后续的管道吊装施工作业，防止出现雨水积聚以及沟渠坍塌等影响，控制对应的施工质量。管道吊装工作可以借助现代化施工设备进行施工作业，提高对应的施工速度和施工质量。针对沟槽地基的处理方式，需要对沟底土质进行检测和分析，根据对应的情况，合理选择相应分处理措施，减少沟底土层的负面影响。针对沟底部的积水问题，需要将积水进行排出，然后控制土层的持力条件满足对应的施工要求，从而再次开展管道敷设工作[1]。
        （五）管道连接以及沟槽回填
        管道连接工作，需要采用橡胶圈材质进行关联，同时对其连接情况进行检测和验证，严格按照材料厂商的要求开展施工作业。当管道连接完毕后，以及对应的检测工作都满足施工要求时，需要开展管道回填施工作业。一方面，要确保管道隐蔽工程的安全性和保障性，另一方面，及时开展沟槽的复土作业，减少管道长时间暴露带来影响和干扰。例如，不少管道外表的抗腐蚀涂层在阳光照射下，会造成涂层老化，抗腐蚀能力会不断下降。沟槽复土的基本原则，主要是在顶管30厘米的范围内要进行土层覆盖，然后需要采用人工模式进行施工作业，降低机械设备压强过大造成管道破坏。同时需要从管道底部进行回填，对管道两侧进行对称施工，以分层回填模式确保每层厚度低于20厘米，并直至达到管道上部50厘米处，即符合施工作业的要求和标准[2]。
        （六）管道的压力测试以及管道冲洗
        管道的压力测试，主要是对管道的承载情况进行预测和研究，通常以100米距离设置一个测试点，将管道注水后，排除管道内部的空气，查看对应的压力值，并确保压力指数符合相应的要求和标准。压力测试时，需要检测水密性和管道材料的强度，将压力控制在0.7～1.0MPa即可。
        管道冲洗，主要是为了将管道中的灰尘、杂质等相关物质进行剔除，同时借助管道冲洗，有效将管道的排水管和排水系统进行连接，检测对应的管道质量，并确保排水管道截面面积小于冲洗管道截面面积60%，控制管道水量的流速和流量，对地下管的堵头位置进行有效冲洗，确保出水口与入水口的水质颜色保持一致[3]。
        三、供水管道工程的心得体会
        室外供水管道工程的施工作业，需要从施工前准备阶段、施工阶段、施工验收阶段等相关环节中进行科学化管理。
        在施工作业前，要按照施工项目的规划设计要求，进行相关数据的说明和提醒。例如，在施工现场架设施工文明的标识和要求，并将施工项目建设单位、施工单位、监理单位以及相关机构进行公示，明确项目的管理架构，并对施工作业周期以及施工作业流程进行说明。
        在施工作业期间，需要确保施工作业队伍与施工作业方案的有效融合，提升施工方案的有效性和实践性。不仅如此，在施工作业前，还需要组织施工人员进行图纸会审，提升对施工方案的理解程度，确保施工作业内容能够高质量实施和应用。
        在施工完毕后，在技术专员、验收人员等相关人员进行工程验收。相关人员将工程的施工规范、施工标准以及施工注意要点进行强化和梳理，对施工区域的重点位置进行标记和说明。最后，施工企业需要与建设单位、监理单位等相关人员共同将施工项目的质量验收进行检查和校核，保障工工程的施工质量。
        结论：
        综上所述，供水配套工程室外排管施工技术，需要将工程的各项环节进行有效管控，确保各方面的质量、要求、施工内容、施工流程等满足相关条件，并结合项目室外环境以及诸多特点进行研究和分析，以高质量的施工作业方案，保障工程的有序实施，提升工程的作业水平，助力工程施工问题的有效规避。
        参考文献：
        [1]马耀忠.引洮二期配套工程静宁县供水管道跨越特殊段设计施工[J].陕西水利，2021（03）：180-182.
        [2]庄春意，张恒.河南省南水北调受水区供水配套工程运行安全初探[J].河南水利与南水北调，2020，49（12）：10-12.
        [3]王瑶.辛安泉改扩建工程长治市屯留区供水配套工程水资源论证分析[J].陕西水利，2020（10）：96-99.
