基于静载试验对桥梁承载力数值模型研究

发表时间:2021/6/22   来源:《基层建设》2021年第8期   作者:田小兵
[导读] 摘要:本文以某上承式拱桥为研究对象,通过有限元软件Midas/civil进行分析,制定静载试验方案,将理论值与实测值结果进行对比分析,对桥梁的承载能力做出评估。
        重庆博昂工程咨询有限公司  重庆市  400000
        摘要:本文以某上承式拱桥为研究对象,通过有限元软件Midas/civil进行分析,制定静载试验方案,将理论值与实测值结果进行对比分析,对桥梁的承载能力做出评估。试验结果表明:该桥结构挠度和应力校验系数处于合理范围,该桥的强度和刚度达到规范要求且具有良好的动力性能,承载能力符合要求及达到运营标准。
        关键词:有限元;静载试验;承载力
        1 引言
        桥梁静载试验是指将静止的荷载作用于桥梁上的指定位置,测试结构的静应变、静应力以及静位移等,从而推断桥梁结构在荷载作用下的工作状态和使用能力,它是检验桥梁性能及工作状态(如结构的强度、刚度)最直接、最有效的办法。为了较为客观的反应桥梁结构的使用性能,静载试验采用现场试验方式。在试验之前应进行相关的理论分析,在此基础上制定周密的实施方案。理论计算结果亦可以作为衡量现场试验结果的理论依据。
        2 工程概况
        本文桥梁跨径组合为21.2+54+21.2=96.4m。桥梁断面分配与道路一致,分为南北2幅桥上部结构为三跨连续拱桥,边跨拱轴线采用圆弧,矢跨比为1/3.09,中跨拱轴线采用悬链线,拱轴系数m=1.2,矢跨比为1/6。该桥设计技术标准:汽车荷载等级:城-A级;

        图1  桥梁立面布置图
        3 有限元分析
        采用 Midas/civil 软件建立有限元分析模型,主拱采用梁单元模拟,桥面板采用梁格法模拟。全桥节点共有 557个,单元有856个,其中桁架单元68个,梁单元366个。通过对各测试工况截面荷载内力的计算,来确定静载试验时最不利受力截面。有限元建模时主要考虑结构刚度、质量和边界条件的模拟,使有限元模型模拟的传力方式尽可能与实际桥梁结构接近。
        4 静载试验
        为保证试验结果的可靠性,试验前应进行有限元理论计算,包括移动荷载作用效应分析,并根据理论计算结果拟定桥梁的加载方案。通过荷载试验数据与理论计算数据的对比分析桥梁的刚度、强度等,进一步判断桥梁的安全性。
        对本静载试验包括以下内容:结构静载试验。根据计算出的影响线〔或影响面〕确定试验工况,测试各工况作用下关心截面的应力、结构的变形。
        4.1静载试验荷载工况
        考虑本桥梁的特点,主拱圈为跨度54m的箱型截面拱桥,控制荷载工况包括拱脚截面最大负弯矩加载;拱脚截面最大正弯矩加载;拱顶截面最大正弯矩加载;附加测试1/4截面最大正弯矩加载。本次静载试验共进行3个工况的加载试验。
        工况1:拱脚截面最大负弯矩加载(附加测试1/4截面最大正弯矩);
        工况2:拱顶截面最大正弯矩加载;
        工况3:拱脚截面最大正弯矩加载;
        4.2静载试验加载
        4.2.1移动荷载理论分析
        为了保证荷载试验的效果,必须先确定试验的控制荷载。桥梁需要鉴定承载能力的荷载主要有以下几种:汽车和人群(标准设计荷载),需通行的特殊重型车辆。采用Midas软件建立主拱的有限元模型。汽车荷载(含冲击)以及人群荷载下主拱圈的弯矩包络图见图2、图3。

        图2 汽车荷载弯矩包络图         图3 人群荷载弯矩包络图
        4.2.2试验车辆布载
        左右幅桥梁均取中跨为试验跨,测试工况、车辆布载、测试断面及测点布置均相同。工况1和工况2车辆布载图如下所示。
        (1)工况1:拱脚截面最大负弯矩加载(附加1/4截面最大正弯矩加载),(2)工况2:拱顶截面最大正弯矩加载。

        图4  工况1纵向布载示意图     图5  工况2纵向布载示意图
        4.2.3加载效率计算
        静载试验控制截面为主拱内侧第2道腹板纵梁拱脚截面正负弯矩,拱顶截面正弯矩,附加控制截面为L/4截面正弯矩。提取了3车道汽车布载,其中拱脚截面弯矩影响线与L/4截面弯矩影响线见图5、图6。

        图5 拱脚截面弯矩影响线        图6  L/4截面弯矩影响线
        4.3 静载试验结果及分析
        本文选取左幅工况1进行分析,左幅工况1为拱脚最大负弯矩加载,同时该工况加载L/4截面达到最大正弯矩。该工况下左幅各测点弹性位移、卸载残余及校验系数等见表2,各应变测试弹性应变、卸载残余及应变校验系数等见表3。

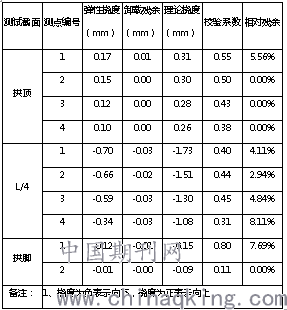

        表2  左幅工况1位移测试结果及分析


        图7 左幅工况1实测挠度值与理论挠度值数据对比
        工况1作用下,左幅拱顶截面的挠度向上,挠度校验系数0.38~0.55,相对残余变形0.00%~5.56%;L/4 截面挠度向下,挠度校验系数0.31~0.45,相对残余变形2.94%~8.11%; 拱脚挠度主要反映承台的沉降,测点最大向下0.12mm,卸载后能回弹,卸载残余7.69%。
        该工况下,各测点挠度校验系数均小于1,卸载残余小于20%。加载后承台沉降迅速稳定,未产生持续沉降。

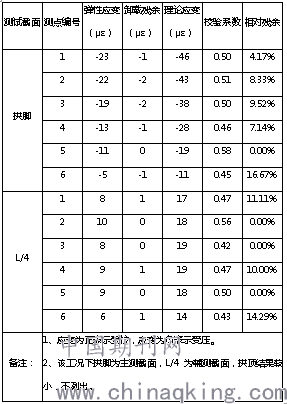

        表3  左幅工况1应变测试结果及分析


        图7 左幅工况1实测应变值与理论应变值数据对比
        工况1加载后,左幅拱脚截面的应变为负,应变校验系数0.45~0.58,相对残余应变0.00%~16.67%;L/4 截面应变为正,应变校验系数0.42~0.56,相对残余应变不大于14.29%。
        该工况下,各测点应变校验系数均小于1,卸载残余小于20%。
        5 结论与建议
        (1)在试验荷载作用下,各测试截面的关键测点应力值均小于理论值,应力校验系数小于1,结构强度满足要求。(2)在试验荷载作用下,各控制截面挠度实测值均小于理论计算值,挠度校验系数小于1.0,结构刚度满足要求。(3)位移测试控制截面量测的相对残余变形均在现行规范规定的20%范围以内,表明卸载之后结构的变形能够及时恢复,结构处于弹性工作状态。
        总结论:经对桥梁进行静载试验,桥跨结构的刚度、强度均满足要求,承载能力符合要求及达到运营标准,桥梁可以交付运营。
        参考文献:
        [1]胡银浩.浅析公路桥梁静载试验检测技术[J].技术应用,2019,26(8):146+148.
        [2]许铁燕,湘江士谷塘航电枢纽坝顶工作便桥及倒车平台[R].长沙:湖南中大检测技术集团有限公司,2019:1-60.
        [3]刘钱.静载试验在现代桥梁检测工作中的应用[J].科技创新与应用,2018(29):179-180.
        [4]武秉亚,王晓早.谈动载试验在高速公路桥梁检测中的应用[J].江西建材,2015(23):164-165.
        [5]刘芹飞.现场检测试验桩基静载的问题探讨[J].建材与装饰,2018(42):50-51.
