广西柳钢工程技术有限公司 广西柳州 545002
摘要：炼铁厂高压电机因为长时间的高负荷运行，常出现电机轴承异响或高温，以及电机转子、定子线圈及绕组异常的问题，需要定期进行抽芯检查。本文结合了多年电机现场在线抽芯检修实践，总结了的检修工艺经验。
关键词：高压电机；在线抽芯；检修工艺
一、工程概况
炼铁厂高炉区域使用了很多高压电机，电机功率在200 Kw~2500 Kw，高压电机在各自生产系统发挥着重要的作用。电机因为长时间的高负荷运行，再加上现场环境较差等因素，在生产过程中，常出现电机轴承异响，前后端轴承及轴承端盖发热，以及电机转子、定子线圈及绕组异常的问题，因此要定期进行抽芯检查。
电机基本结构：电机一般由定子和转子两大部分组成，其中定子分为定子铁芯和定子绕组，定子铁芯提供磁路，定子绕组产生旋转磁场；转子也分为转子铁芯和转子绕组，转子铁芯提供磁路，转子绕组感应出电势、电流。
电机常出现的故障分析：在长期的连续重载工作条件下，电机零件产生疲劳，会造成上述故障，此类故障的原因是：轴承损坏；滚动轴承润滑脂过少、过多或有铁屑等杂质；轴与轴承配合过紧或过松；轴承与端盖配合过紧或过松；电动机两端盖或轴承盖装配不良；滑动轴承润滑油太少、有杂质或油环卡住。
二、电机现场抽芯方案与方法
1、电机拆卸步骤：
1.1皮带轮或平轴器的拆卸。
拆卸时，先在皮带轮或联轴器与转子之间做好位置标记，拧下固定螺钉和销子，然后慢慢地拉出。如果拉不出，可在内孔浇点煤油再拉；如果仍然拉不出，可用急火围绕皮带轮或联轴器迅速加热，同时用湿布包好轴，并不断浇冷水，以防热量传入电机内部。
1.2轴承盖的拆卸。
轴承外盖拆卸只要拧下固定轴承盖的螺钉，就可以取下前后轴承外盖。前后两个轴承外盖分别标上记号，以免装配时前后装错。
1.3端盖的拆卸。
拆卸前，应在端盖与机座的接缝处作好记号，以便复原。然后拧下固定端盖的螺钉，用螺丝刀慢慢地翘下端盖。前后端盖作上记号，以防装配时前后搞错。较大的电机，拆前用划针分别在两个端盖与机座上，作好原固定位置的记号，用木榔头敲击前轴顶端，使转子和后端盖从机座上松开。
1.4转子的拆卸。
前后端盖拆掉后，便可拆出转子，由于转子很重，应注意切勿碰坏定子线圈。对于大型电动机，抽转子时，要两人各抬转子的一端，慢慢外移。
1.5滚动轴承的拆卸。
可用拉具（三抓拉马）拆卸，将拉具丝杆对准转轴顶针孔，调节拉钩尺寸，使其紧紧夹住轴承内圈，慢慢地扳动丝杆，就可以逐渐地拉下轴承。如果没有拉具，也可以用两根扁铁夹住转轴，使转子悬空，用木块、铜垫在转轴上端用榔头敲打，使轴承脱离转轴（应在地上垫以木板等，以防轴承脱离转轴时，转子突然落地撞坏轴端，另外在敲打时，要一人扶住转子，另一人敲打）。
如图1所示，检修作业人员现场拆卸高压电机。
.png)
图1 高压电机拆卸
2、检查处理方法：
观察电机轴承有无破损，润滑油是否变质、干涸。用手抓住轴承外圈前后摇动，看其是否松晃过大。如检查轴承正常，不用拆卸，用电气清洗剂对轴承进行清洗，如检查有问题，可用拉具拆除轴承。

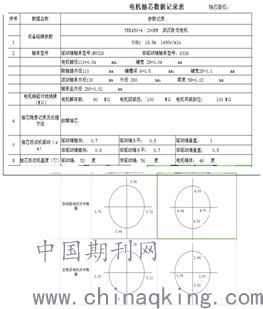

三、电机拆检各项测量数据如下图
.png)
四、电机回装及更换轴承的技术要求
在更换轴承时，直接进行安装容易划伤转子轴颈。一般较小的轴承可以直接安装，在安装更换较大的轴承时，最好将轴承放进烘箱或轴承加热器加热，当温度到100℃左右时，趁热将轴承套在转子轴颈上，用钢管套在轴上，抵住轴承内圈，均匀敲打钢管使轴走到位。注意：安装轴承时，应将轴承刻有型号的一面朝外，以便今后查对更换。
按轴承内空间容量一半加润滑脂，转速高可略少加一点，转速低可略多加一点。过量加油会导致当轴承运转过热后，润滑油变稀流出，被转子内风叶扫在定子绕组上，使绕组间的绝缘性能下降，造成击穿短路，将电机绕组烧毁。电机保养一般选择3#锂基脂。
要注意润滑脂的清洁，不要让它掺人灰尘、铁屑、砂粒，如果被污染的润滑脂加人轴承中，就会造成轴承磨损加快，使轴承提前损坏。
五、结束语：
上文是结合了多年电机现场在线抽芯检修的实践经验，希望对相关业务有所参考。同时，高压电机在正常运行情况下，要定期加油，定期巡检，要定期抽芯检查、保养，这样才能延长电机的使用寿命。
参考文献：
[1]李海.高压电机常见故障的现场检修方法[J].电工技术，2008（6）：65-67.
[2]丁万鑫，孙慧.浅析高压电机常见故障的现场检修方法[J].工业设计，2012，000（003）：103-103.
[3]李彬，王延峰.论高压电机常见故障的分析与现场检修方法[J].华东科技（综合），2020，000（004）：P.1-2.
