摘要：近年来，很多建筑为凸显建筑外立面效果，房屋建筑设计日趋新颖复杂，给施工带来挑战，同时对塔机安装及拆除提出了更高的要求。塔机通常布置于主楼结构外，对于结构内收的建筑，需要用到超长附着，目前流行的做法是加长附着杆，附着杆越长稳定性越差，截面要求越大，同时对于附着杆长度超过4.5米，还需组织专家论证，增加了塔机的风险风险。本文以中山大学·深圳建设工程项目施工总承包（Ⅱ标）图书馆工程为例，介绍一种钢结构辅助架对接附着杆的新方法，为类似工程提供宝贵经验。
关键词：塔机；附着杆；钢结构
1 工程概况
中山大学·深圳建设工程项目（Ⅱ标）包括西区公共教学楼实验组团（A/B/C/D/E栋）、学生综合服务中心、医科组团（20#楼、21#楼、22#楼、23#楼）、图书馆及附属工程，总建筑面积42万m2，其中图书馆总建筑面积6.8万m2，主塔楼建筑高度：屋面高度64.35m，屋架高度86.40m，主塔楼建筑层高为9层，附属楼为1栋2～3层结构。
.png)
图1-1 图书馆塔楼效果图
2.塔机超长附着思路
由于图书馆从第七层开始结构内收，为减少塔吊附着杆长度，将第七层处（标高：39.2米）塔吊附近区域的结构增加钢结构至九层，塔吊附着杆设置在此位置增加的钢柱上，此部分钢结构由圆管柱、圆管钢梁构成，圆柱的截面规格为Φ325*14，钢梁截面为Φ273*14、Φ194*10，材质均为Q355B，钢结构在标高47.2米（第八层）、标高51.25，米及标高55.3米（第九层）位置通过圆管梁焊接在预埋在主体结构的锚固件上，保证整个结构的稳定，同时保证塔吊附着长度在4.5米内，减少塔吊附着长度过大产生的安全风险。
.png)
图2-1 塔吊附墙钢结构辅助架效果图
3.钢结构辅助架施工
3.1 施工工艺流程：施工准备→预埋件安装→钢柱安装→钢梁安装→焊缝检测→塔机附着杆连接
3.2 施工工艺要点
①预埋件安装
辅助架柱脚预埋由柱脚锚栓+定位环板组成，预埋在预留的柱墩上，锚筋共8根，规格均为M39，锚栓螺栓等级为10.9S级高强螺栓；钢梁与结构连接预埋件为锚板＋锚筋组成，锚筋直径d=20mm，锚板厚度均为20mm，锚板预埋件采用穿孔塞焊工艺，利用现场塔吊进行构件转运及安装，安装时采用全站仪和钢卷尺对埋件进行定位，最后将埋件与结构梁配筋进行点焊或绑扎固定。
.png)
图3-1 钢柱脚预埋件大样图
.png)
图3-2 钢梁预埋件大样图
②钢柱安装
钢柱安装前，需在施工区域搭设脚手架操作平台用于钢柱安装完成后的摘钩和后续钢梁的安装，外部与外排架连接，内部与结构相连。
钢柱安装流程及步骤见下表。

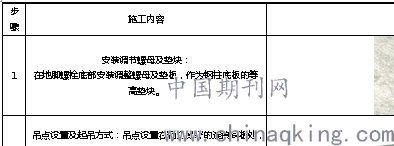

表3-1 圆管柱安装流程
.png)
③钢梁安装
钢柱安装完成后进行钢梁安装，安装时采用两绳一机一吊，就位后，施工人员站在脚手操作平台上对钢梁进行调节，调节完成后进行焊接固定，钢梁安装顺序为先安装外圈钢梁，再安装斜撑钢梁。
钢梁安装流程及步骤见下表。

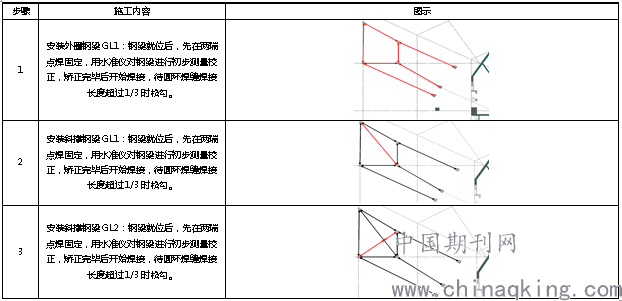

表3-2 钢梁安装流程
.png)
④焊缝检测及施工
焊缝检测合格后进行塔机附着杆的连接，待主体结构施工完成，对辅助架进行拆除。
3 结束语
本项目钢结构辅助架解决了塔机超长附着的难题，减少了塔机使用的安全风险，为此类异形结构塔机安装提供了新的思路。“创新精神”是企业发展的动力，也是施工企业可持续发展的需要，中山大学·深圳建设工程项目施工总承包（Ⅱ标）项目将继续大力将“创新精神”用于工程实践。
