中铁十四局集团有限公司 山东济南 250014
摘要：在大坡度斜屋面上直接搭设吊篮危险性较大，且不利于吊篮的日常检查及维修。而通过脚手架平台搭设，将吊篮安装在脚手架平台上，将大大提高高空吊篮作业的安全保障。本文以中国铁建国际城工程公建A座为例，通过搭设‘高层斜屋面脚手架平台’进行实践应用，重点处理斜坡屋面上部脚手架的稳固性，解决了屋面以上结构的幕墙施工难题。
关键字：斜屋面；脚手架平台；高空吊篮
一、高层斜屋面脚手架平台特点
高层斜屋面脚手架平台其优势是在斜坡角度较大的屋面上面搭设高空作业吊篮，大大提高了外幕墙安装施工的安全性。在复杂的施工场地上，更加有效、直接的解决施工环境安全问题，提高幕墙安装施工进度，且造价较低，减少各项费用的投入。其核心工序为在斜坡屋面的结构楼板上面搭设脚手架平台，然后在脚手架平台上面安装吊篮的方式完成外幕墙安装施工。重点在于脚手架在斜坡屋面搭设后的稳固性，以及吊篮安装位置采取何种样式的加固措施。中国铁建国际城工程公建A座斜坡屋面脚手架搭设是在屋面满堂脚手架搭设的基础上进行搭设，屋面斜坡坡度为∠21.9°，斜坡建筑标高为（南）120.600m、（北）136.600m，选用吊篮型号为ZLP-630电动吊篮。斜屋面脚手架搭设平面图及剖面图如图1、图2所示。
.png)
.png)

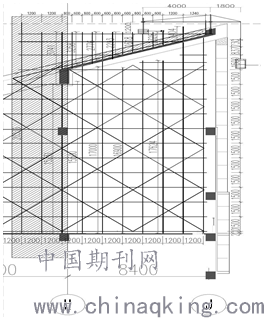

图1 斜屋面以上脚手架搭设平面图 图2 斜屋面以上脚手架搭设剖面图
二、斜屋面脚手架平台搭设
2．1工程施工环境
中国铁建国际城工程公建A座建筑高度115.200米，屋面斜坡坡度为∠21.9°，斜坡建筑标高为（南）120.600m、（北）136.600m，石材幕墙最大单块石材规格为：1240*800*30，单块重量为：92KG，共计2540块；最大单块中空玻璃（8low-E+12+6）单块规格为：2000*2000，重量为130KG。共计310块。楼冠建筑幕墙做法及吊篮布置示意图见图3、图4、图5、图6所示。
.png)
图3 南立面局部示意图
.png)
图4 北立面局部示意图
.png)
图5 斜屋面剖面图
.png)
图6 斜屋面吊篮布置示意图
2.2 脚手架平台搭设
高层大坡度斜屋面幕墙安装脚手架平台的搭设和使用与工程本身的施工环境有关，根据现场的实际施工条件采取最为稳妥可靠的施工措施，达到高效、安全、创效的超高层外幕墙安装。
2.2.1具体施工工艺为：现场准备→底部脚手板铺设→底部扫地杆搭设→搭设第一步立杆→搭设第一步大横杆→依次搭设上部立杆和大横杆→搭设剪刀撑、斜撑→搭设抱柱连接杆→搭设护栏→挂安全平网和绿网→铺设脚手板和挡脚板→验收→吊篮安装→吊篮安装位置检查加固处理→吊篮验收。
2.2.2为确保更好的稳固性，斜屋面脚手架平台与屋面满堂脚手架搭接连成一个整体，斜坡屋面脚手架搭设连接见图7、图8。
.png)
图7 南侧斜屋面以上脚手架搭设平台
.png)
图8 北侧斜屋面以上脚手架搭设平台
上图中阴影部分为平台架体与屋面满堂脚手架连成一体，以保证斜坡屋面脚手架的稳固性。
2.2.3为防止斜坡屋面脚手架平台滑移，除上图中采用扫地杆和横杆与屋面满堂脚手架连接外，还采用膨胀螺栓、钢板或角钢等材料对斜坡屋面脚手架平台底部进行加固处理。具体详见图9、图10。
.png)
.png)
图9 脚手架搭设平台加固措施示意图一 图10 脚手架搭设平台加固措施示意图二
2.2.4为确保斜坡脚手架平台使用的安全性，本工程还采取了如下几项脚手架加固措施。
（1）考虑到现场施工的安全，吊篮支腿下部采用两层脚手板，脚手架纵横间距调整为600mm、600mm，以保障脚手架的稳固。见图11。
.png)
图11 吊篮支腿位置为双层脚手板图
（2）脚手架平台上面吊篮位置在吊篮的前后支腿下面满铺脚手板，保证受力为均布荷载，吊篮后支架与脚手架架体采用钢丝绳绑扎连接，并封头紧固，防止吊篮移动。见图12。
.png)
图12 吊篮后支腿用钢丝绳与脚手架连接
三、施工效果评价
中国铁建国际城公建A座采用高层大坡度斜坡屋面脚手架平台施工工艺的应用，安全性、经济性、施工效率等均取得了良好的使用效果。
3.1本项目采用在斜坡屋面上面搭设脚手架平台的形式施工，大大提高了外幕墙安装效率。
3.2大坡度斜坡屋面脚手架平台省去了屋面以上结构悬挑脚手架的搭设、拆除，解决了屋面以上结构的幕墙施工难题。
3.3通过大坡度斜屋面脚手架平台的搭设，克服屋面结构复杂、作业空间受限等制约条件，吊篮安装完成后，项目技术、质量、安全人员每天进行观察，未发现有任何一处脚手架发生变形、位移等问题，保证了幕墙安装工人的安全性，提高了安装效率，应用效果明显。
3.4本工程根据现场实际情况，针对楼顶复杂的结构形式，通过在高层斜屋面搭设脚手架平台的形式，实现了幕墙安装施工作业，加快了施工进度，降低了工程成本。通过各种架体加固措施，保障了架体的稳固性，从而保障了幕墙安装作业人员的安全。
参考文献：
【1】《建筑施工扣件式脚手架安全技术规范》JGJ130-2011
【2】《建筑施工高处作业安全技术规范》JGJ80-2016
作者简介：鲍婷 中铁十四局集团有限公司 工程师
