雪车雪橇赛道照明安装技术

发表时间：2021/6/23 来源：《基层建设》2021年第6期作者：王自静

[导读] 摘要：雪道照明位于山脊，照明系统易受风力影响晃动。

        北京城建七建设工程有限公司北京 100029
        摘要：雪道照明位于山脊，照明系统易受风力影响晃动。而赛道对照明要求严格，不仅仅有照度要求，更需要光源稳定，且不能产生阴影。通过对照明安装节点的施工工艺深化，确保了安装的准确性。
        1工程概况
        1.1 建筑概况
        场地位于山脊之上，建筑面积约6万平方米，赛道长度1935米，起点标高为1017米，结束点标高为984.42米，最低点标高为896.05米，赛道最大高差为121米，赛道最大坡度18%。
        建筑性质：体育建筑，甲级；结构设计使用年限：永久建筑，50年；抗震设计等级：8度，0.2g；结构形式：钢木组合结构（赛道遮阳系统）；气候分区IIA。
        1.2 专业概况
        光源及灯具：
        （1）赛道灯具采用45W LED线条投光灯，通过灯具支架贴金属线槽下安装，安装高度4m及以上；Tcp=5600±100，光效不低于90lm/W，Ra≥90，R9≥45；
        （2）出发区场地灯具采用200W LED投光灯，主要安装于建筑结构梁下。光源及灯具参数要求与赛道相同。
        2重点难点分析
        （1）本工程灯具安装，鉴于结构的特殊性，各桁架间距都在6米以上，灯具与顶棚钢梁垂直间距大于3米，考虑静态视觉效果，常规灯具安装方法不适用。
        （2）鉴于本工程完工后，为敞开式空间，特殊高山地理位置及冬季赛事，会有较强的风力影响，需保证灯具点位的固定在强风下不会摆动。
        （3）所有结构及材料均不应阻挡光路。
        3赛道灯具安装节点做法方案必选
        3.1方案一

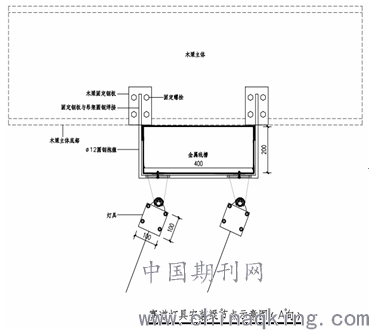

        如上图，金属线槽固定在梁上，灯具安装在线槽下方。在线槽下方预留加固钢板，用螺栓固定在线槽上，作为灯具的固定点。
        3.2方案二

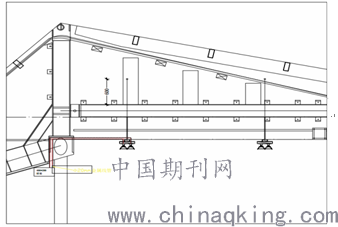

        3.2.1桥架线路
        电缆桥架敷设在桁架立钢柱背侧，具体标高视现场实际情况待定，采取落地支架及墙壁斜撑支架固定。灯具电源由桥架引至接驳点，采用φ20钢管，具体路由视现场条件隐藏敷设，各支路电源线采用塑料绝缘软管保护。

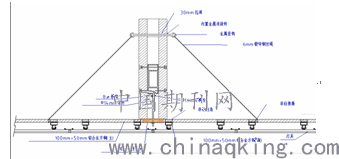

        3.2.2灯具安装节点

        （1）桁架上预留φ30mm孔洞两个，孔洞位置与灯具位置垂直，孔洞统一距离桁架内钢骨架上方600mm（如局部上方空间不足600mm，适当调整高度位置，但两孔必须保持同一水平高度）。此孔洞作为灯具中间两个拉力点的钢丝绳锚固位置。孔洞在施工过程中，结合具体情况，做边缘保护处理。
        （2）灯具中心两点的固定选用φ6mm镀锌钢丝绳。钢丝绳与灯带背板用抱箍紧固连接。桁架上预留的φ30mm孔洞，孔洞内置非标准件金属连接件，外露为金属挂钩，挂钩作为钢丝绳与背板连接。灯具背托与吊杆、吊绳采取抱箍连接法。灯具在两个桁架之间，以桁架长度为基础，等分成两个紧固点。每个桁架间的固定点为4个。

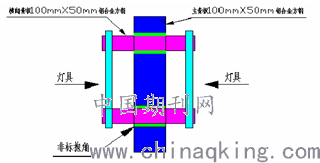

        3.2.3多条灯具组合衔接节点

        主背板为100mm×50mm铝合金方钢。1-2灯具、2-2灯具、2-3灯具组合与主背板用100mm×50mm铝合金方钢横向十字交叉搭接，搭接位置用连接抱角拉锚固定，横向背板与纵向背板用卡箍连接。铝合金方钢横向背板长度，以组合灯具条数具体确定。
        3.2.4方案特点
        同时采用柔性和刚性两种承受荷载方式。由固定在钢梁上的丝杆和锚固在桁架上的钢丝绳同时受力。这种承重方式有点类似斜拉桥，其可看作是钢丝绳代替丝杆墩的双跨弹性支承连续梁。其可使梁体内弯矩减小，减轻了结构承重压力，节省了材料。并且由于增加了的承重点，可以降低方钢及灯具的挠度变形，从而增加了灯具的抗风性能。
        3.3方案三

        3.4 方案比选
        方案一：这种安装方式有两个缺点：（1）在线槽下方使用螺栓，螺栓刺破线槽，深入槽盒内部，极易刺破线缆，产生安全隐患，并影响系统的稳定性；（2）灯具并未直接贴在槽盒上，而是通过固定板悬在空中，抗风性能差。故方案一不考虑。

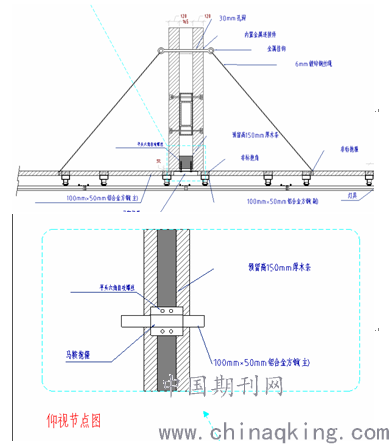

        方案二、方案三中，桥架安装方式、钢丝绳锚固方式、多条灯具组合衔接节点相同。区别在于方案二的刚性固定点，是用丝杆固定在钢梁上；方案三中，是在桁架底部预留150mm厚木条，用马鞍抱箍将方钢固定在厚木条上。相比较，方案二的固定方式耐久性更强，故选用方案二。
        4 施工部署
        4.1施工部署的原则
        严格按照ISO9001系列质量管理体系中的要求施工，重点部位做到重点控制，合理配置人力、物力、财力，做好技术保障，按照总包的施工流水段划分专业施工流水段，进行立体交叉作业，密切配合其它专业的施工，积极为工程施工创造条件，确保合同工期、质量目标的实现。
        在管理人员进驻工地后，将设计图纸、设备样本送于预算人员审定，之后进行设备订货进场计划，并要求供货方在指定时间将设备运至指定地点。在钢结构排产前，对钢结构交底，沟通好预留孔洞。在钢结构完成以后以后，做一个样板段，验收合格后，按此标准进行大面积施工。。
        4.2施工进度安排
        （1）根据总进度要求，认真编制阶段性施工进度计划。
        （2）选择优秀的施工队伍，合理使用人力资源，编制劳动力使用计划。
        （3）提前做好材料设备的加工订货，保障按进度要求供应。
        （4）保证材料、设备的加工质量，不合格产品严禁入库。
        （5）努力提高操作人员的技术水平，多学习，多培训。
        （6）加强质量控制，提高一次成活率。
        （7）与其他专业搞好工序配合。在专业交叉较多的地方，要先做布置图，再做样板段，然后进行大面积施工。
        5 施工准备
        为了保证施工质量和施工进度，同时减少浪费和降低成本，必须认真做好施工准备。运输和施工安排。
        5.1 技术准备
        5.1.1施工前技术、工长、质检人员首先必须组织有关人员对图纸进行认真会审，掌握图纸的设计意图，同时要做到及时发现问题，解决问题，这是确保质量和施工进度的一个重要因素。将本专业与其他各专业有交叉施工的部位及有交接或联系的部分作为重点，进行详尽细致的校对和研究。
        5.1.2根据实际情况确定施工程序和施工方法，并根据施工图和施工合同，编制具有针对性和可操作性的技术交底。关键部位和特殊做法要绘出精细的大样图，在施工前即对施工做到心中“一盘棋”，作施工全过程的通盘考虑整体规划。
        5.1.3作业前做好细致的技术交底，作好样板引路，并做好相关的技术资料准备及安全教育。
        5.2 劳动力的组织及设备材料的采购
        5.2.1劳务队伍准备：选用与我们配合施工多年的合作伙伴，经过我们的施工培训，具有良好素质的劳务施工队，自身具有很好的管理水平施工技能和同类施工经验，做到操作人员持证上岗。为确保工程质量和工期安排劳动力。
        劳动力计划安排表

        5.2.2设备材料的采购必须依据设计图纸的规格以及厂家提供的样本急用先购，分批进货。主要材料的采购由预算员提出材料计划，由材料员统一购买。做到货比三家，质优价廉。主要设备的采购，根据施工计划，提前与甲方、监理考察厂家，确定合作分包方后，签订订货合同，在保证施工需要的前提下约定到货时间。大批量的材料设备如线槽、线缆、灯具等根据施工进度和现场库房容量情况分批次进场。所采购的设备及材料必须有出厂合格证和检验试验报告，不合格的产品不许采购，任何材料及设备经检验或试验合格并经监理验收合格后方可使用，这是保证施工质量和施工进度的重要因素。
        6.质量保证措施
        6..1质量方针
        严格过程控制、持续改进质量
        遵规守法重信、满足顾客需求
        6.2质量目标——中国建设工程鲁班奖。
        6.2.1检验批、分项工程质量良好，一次验收合格率100%；
        6.2.2分部工程质量优良，一次交验合格率100%；
        6.2.3单位工程一次优良，合格率100%。
        6.3质量管理原则
        6.3.1总则
        在施工过程中将实行全面质量管理，即工程项目全员参加，以项目生产经营全过程为对象，以现代管理技术和方法为手段，对工程质量情况进行调查、分析、判断的质量管理方式。
        6.3.2成立全面质量领导小组
        成立以项目经理为组长，项目总工为副组长的全面质量领导小组，负责项目质量管理工作的决策和领导工作。
        6.4质量管理措施
        6.4.1严格各种原材、成品、半成品、预制构件的验收制度，凡进场材料均需有产品合格证和试验报告单，进场后按有关规定进行抽检，不合格产品立即退场。
        6.4.2建立测量复核制度，每层标高、轴线等，技术员和质检员都要进行复核，办理验线手续。
        6.4.3严格班组的自检、互检、交接检制度，流水段的分项工程完成，经过专业质检员和下道工序的班组进行检查、验收、签证合格后，方可进行下道工序的施工。
        6.4.4实行质量分析会制度，对工程中存在的质量问题进行分析，查出原因，找出办法，促进提高。
        7.结语
        此种安装方式通过钢梁和桁架的同时受力，系统的受力更加稳定，同时也增强了照明系统的抗风性能。该系统满足了业主要求，保证了设计效果的完美呈现。
        参考文献：
        [1]中华人民共和国住房和城乡建设部，中华人民共和国国家质量监督检验检疫总局．GB50303-2015 建筑电气工程施工质量验收规范[S]．北京：中国计划出版社，2016．
        [2] 华北地区建筑设计标准化办公室，北京市建筑设计标准化办公室.09BD5 建筑电气通用图集内线工程[S].中国建筑工业出版社，2009.
