EPS板箱体制作与安装工艺施工技术

发表时间：2021/6/23 来源：《基层建设》2021年第6期作者：施子平张建兵李环霞

[导读] 摘要：利用EPS板轻质、易于加工成型的特点制作异形箱体。

        山东聊建集团有限公司山东聊城 252000
        摘要：利用EPS板轻质、易于加工成型的特点制作异形箱体。异形箱体安装就位后，紧贴箱体上表面水平放置1块15厚木板，木板比异形箱体上表面轮廓小20cm左右。上部木板、EPS板以及板底层钢筋采用6#粗铁丝绑扎固定牢固，固定点数量根据异形箱体上表面大小按每m2均匀设置5处以抵抗新浇混凝土浮力。EPS板完全包封于现浇混凝土楼板内，构件耐火极限满足相应防火规范要求。
        关键词：异形；箱体；安装；定位
        一、前言
        随着时代的发展，BDF箱体楼板以其独特的优势越来越广泛地应用于建筑中，特别是一些大型异形建筑。传统规格的BDF箱体楼板施工技术已经相对成熟，但是异形箱体楼板在施工中存在多方面的问题，为了解决传统方法施工中存在的难题，我公司组织技术人员精确计算、反复论证，并经过多次现场实践、总结经验，逐渐形成了一套行之有效的施工方法，经过加工、提炼形成技术。
        目前，该技术已经过大量的工程实践，效果显著。其施工方法能够有效解决异形BDF箱体楼板施工难题，经临沂市科技局组织专家进行成果鉴定，其核心技术达到了国内先进水平。采用此技术组织施工的临沂高新区软件产业园一期工程，操作方法简单，施工工序方便快捷，取得了良好的经济和社会效益。
        二、技术特点
        2.1利用EPS板代替厂家定制制作异形箱体，满足填充、防火以及设计功能要求。
        2.2利用EPS板代替厂家定制制作异形箱体，制作效率高，吊运速度快，加快了施工进度，缩短了施工工期。
        2.3安装加固过程创新性的利用模板着重加固，达到了抗浮目的。
        三、适用范围
        本技术适用于所有采用BDF箱体楼板的异形结构建筑的施工。
        四、工艺原理
        利用EPS板轻质、易于加工成型的特点制作异形箱体。异形箱体安装就位后，紧贴箱体上表面水平放置1块15厚木板，木板比异形箱体上表面轮廓小20cm左右。上部木板、EPS板以及板底层钢筋采用6#粗铁丝绑扎固定牢固，固定点数量根据异形箱体上表面大小按每m2均匀设置5处以抵抗新浇混凝土浮力。EPS板完全包封于现浇混凝土楼板内，构件耐火极限满足相应防火规范要求。
        五、施工工艺流程及操作要点
        5.1工艺流程
        根据工程设计楼板尺寸，施工进度要求，对施工进行量化分析，整合施工资源，对施工工序做出合理部署，具体工艺流程为：
        施工准备→编制施工方案→统计异形箱体→制作异形箱体→肋梁放线→异形箱体安装与加固
        5.2操作要点
        5.2.1施工准备
        根据现场具体条件，对施工所需的人员、机械、材料进行分工、部署，完善施工条件，理顺施工工序。
        5.2.2编制施工方案
        经设计单位同意，编制专项施工方案，用EPS板制作异形箱体代替施工，报监理单位审核论证方案可行性。
        5.2.3统计异形箱体
        根据标准层结构施工图结合后浇带位置将楼板划分为A、B、C、D四个区域。使用CAD绘图软件在电子版结构平面布置图上将四个区域所有异形箱体的尺寸标注齐全，标注完成后进行统一编号，异形箱体主要集中在建筑边缘和斜梁交汇处。
        分别汇总四个区域异形箱体的规格、数量，绘制统计表格，方便制作与安装。
        5.2.4制作异形箱体
        制作工人按照统计表格上的尺寸、数量制作异形箱体，异形箱体采用EPS板，用热切丝加工，速度快，效率高。加工前，根据异形箱体厚度要求在相应厚度的EPS板上绘制轮廓线。制作过程中热切丝应沿轮廓线匀速切割EPS板，避免切割尺寸不规范二次切割。
        制作完成后，在异形箱体表面标上编号（编号同结构平面布置图上编号），方便安装就位。
        5.2.5肋梁放线
        使用全站仪配合使用经纬仪将主轴线投测到施工层模板板面上，根据结构平面布置图示尺寸用50m钢卷尺测设肋梁边线、细部轴线等。
        弹线应采用白色广告色或白色油漆，在模板板面上附着良好且醒目、清晰。
        钢筋绑扎过程中，安排技术人员旁站监督指导肋梁钢筋绑扎，防止因工人辨认不清造成返工。
        5.2.6异形箱体安装与加固
        异形箱体安装前，现场技术人员应根据箱体编号、安装位置结合四个区域结构平面布置图对安装工人进行详尽的交底。异形箱体吊运至施工层模板板面上后，安装工人应根据箱体表面编号对照结构平面布置图上相同的编号将箱体放置就位。现场技术人员在此过程中应及时跟踪检查，避免错误发生。
        板底钢筋绑扎、保护层垫块安装完成后，立即对异形箱体进行固定。先在箱体上部平铺1块15厚木板（木板比异形箱体上表面轮廓小20cm左右），再穿6#粗铁丝将木板、EPS板及板底层钢筋绑扎牢固并调整到位。
        参照《建筑施工手册》（第五版）、《建筑施工计算手册》（第三版），漂浮验算：18.67mm2×210N/ mm2÷1000=3.92KN>0.2m2×0.45m×24KN/m3=2.16KN，满足要求！
        5.3劳动力组织
        以临沂高新区软件产业园一期工程为例，本工程采用异形结构设计，楼板均为BDF箱体楼板，每层楼板在建筑边缘和斜梁交汇处形成异形箱体。
        具体组织人员见下表。
        六、材料与设备
        以临沂高新区软件产业园一期工程标准层为例，该工程结构整体呈椭圆形，楼板采用BDF箱体，需用材料及设备见下表。

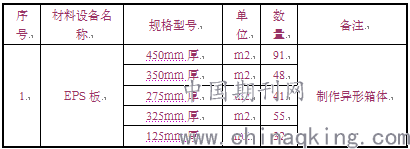

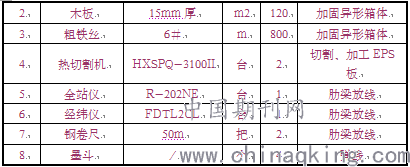

        表6   主要材料、设备一览表

        七、质量控制
        7.1质量控制标准
        7.1.1符合《混凝土结构工程施工质量验收规范》GB 50204-2015、《混凝土结构工程施工规范》GB50666-2011、《建筑施工模板安全技术规范》JGJ162-2008及有关规范标准。
        7.2质量保证措施
        7.2.1施工前，应组织人员针对工程特点编写科学、详细的施工方案，针对安装位置、加固方法对施工人员进行详细地交底。
        7.2.2进场EPS板均要有出厂合格证，EPS板厚度允许偏差符合规范要求。
        7.2.3肋梁钢筋绑扎、异形箱体安装过程中应安排技术人员全程跟踪检查、指导，及时纠错。
        7.2.4浇筑混凝土前，现场技术人员、质检员应会同建设单位、监理单位相关人员对异形箱体安装位置、加固措施进行隐蔽验收，合格后方可浇筑混凝土。浇筑过程中，应加强旁站，出现箱体漂浮、变形、位移等状况立即处置。
        八、安全措施
        8.1制定安全培训制度，加强工人安全教育，进行安全技术交底。
        8.2电工、建筑起重信号司索工等特种作业人员要持证上岗，严格按规程操作。
        8.3 EPS板加工区应按规范要求配备灭火器等消防灭火器材。
        8.4操作人员安全防护措施配备齐全。
        8.5按照《建筑施工安全检查标准》（JGJ59-2011）定期检查，发现隐患及时处理。
        8.6强化施工现场临时用电管理，严格按照“三级配电两级保护”及“一机、一闸、一漏、一箱”安全防护要求施工。
        九、环保措施
        9.1认真执行《中华人民共和国环境保护法》、《建筑施工现场环境与卫生标准》（JGJ 146-2004）及地方有关环境保护的法律、法规。
        9.2在项目经理领导下建立岗位责任到岗、到人的施工现场环境保护责任保证体系。成立环境保护管理小组，做好日常环境管理及环保管理资料的收集和归档。
        9.3施工废料应统一收集至规定处再集中处理，减少固体废弃物污染。
        9.4施工现场设置洗车机和洒水车，裸露土全部采用密目网覆盖，防止扬尘。
        十、总结
        本技术成功解决了异形BDF箱体楼板施工难题，操作简单，施工效率高，节约了工程工期和成本，工程质量得到保证。通过施工验证实施效果良好，得到了建设单位、监理单位的一致肯定，为本工程创优奠定了良好的基础。
