王向锋
中铁四局第二工程有限公司
摘要：本文就对地下连续墙施工技术展开研究，分析地下连续墙施工技术要点，结合工程实例探讨地铁工程中该技术的应用方法。希望通过研究，能提升相关技术人员对该技术的认识，提升施工质量。
关键词：市政地铁；地下连续墙；施工技术；探讨
引言：市政地铁具有客流大、周边建筑多的特点，工程支护结构必须具备较高强度才能确保地铁施工和未来运营安全。由于地下连续墙能发挥截水、防渗、挡土和承重的作用，结构刚度较高，只需较少占地就能满足支护效果要求，因此得到了地铁工程的广泛使用。该技术在实际应用中对技术控制要求较高，所以应加强技术应用研究，提升该技术的应用效果。
1 地下连续墙施工概述
地下连续墙是地铁工程施工中常用的基坑围护结构，兼具截水、防渗、挡土、承重的多重作用。施工中使用专用挖槽机械延工程轴线开槽，清槽后将钢筋笼吊入槽内，使用导管法灌注混凝土筑成单元槽段，重复上述施工过程，在地下建立钢筋混凝土连续墙。使用该方法能满足施工的多项要求，而且也不会对周边环境造成影响，所以目前在地铁工程的基坑围护中得到了广泛应用。
2 地下连续墙关键施工技术
2.1 导墙施工
导墙施工是地下连续墙施工的起点，在施工中具有不可替代的作用，但是很多工程中都会忽略导墙施工，影响地下连续墙施工质量控制效果。高质量的导墙施工能提升地下连续墙的垂直度，降低钢筋笼的垂直误差，保证地下连续墙结构的紧密性，使地下连续墙能根据设计要求传递应力。为控制导墙施工质量，在施工之前应做好施工规划设计和放样工作，根据标准控制模板垂直度，确保导墙外混凝土浇筑的对称性。模板拆除后依照设计标准检查导墙结构，加强对连续墙维护，避免混凝土浇筑中出现导墙位置变动问题。
2.2 泥浆制作和控制
泥浆的配合比应与当地的土壤水文环境相符合，确保泥浆能与槽壁表面结合，形成固体颗粒状胶结物，发挥泥浆的黏结作用。泥浆液柱的压力将决定槽段外部的土压力和水压力，如果未能将泥浆调整到合适比例，会出现槽壁稳定性不足的情况，容易导致地下连续墙失去施工作用，引发塌方等严重施工安全事故。施工中，须使用纯碱和膨润土等原料调节泥浆配合比，而且所使用的泥浆必须经过发酵才能使用。
2.3 钢筋笼制作
钢筋笼是连续墙的骨架，对连续墙结构的稳定性有着决定性作用。施工中，应注意控制钢筋间距，合理使用点焊等焊接技术，确保钢筋笼强度。钢筋笼制作中，以水平平台上放置的工字钢作为基础铺设和焊接水平主筋；对开挖面的主筋网架和水平钢筋必须使用桁架支撑焊接，定位块、封口筋也必须做好定位工作。之后将钢筋吊入槽中，起吊过程中应注意对垂直度和变形的控制，因此应确定合适的起吊位置，以及使用吊梁、吊架配合确保吊装质量。如果出现钢筋笼龙头脱漏、吊点中央位置和槽段中央位置不一致，也会导致变形问题，为此应在焊接前根据标准检查焊接质量，满足要求后实施吊装工作。钢筋笼插入过程中，应确保其垂直状态，控制下放速度，确保钢筋笼位置和槽段中央位置重合，避免钢筋笼和槽壁碰撞导致钢筋笼变形或槽壁坍塌。
2.4 成槽施工
地下连续墙地成槽施工中，一般使用冲锤冲孔桩机，用两台桩基同时冲孔，达到设计槽底标高。成槽出土的过程中应不断补入泥浆，使泥浆能始终处在规定高度。在槽内所有孔洞都达到设计深度，使用防锤修平槽壁，使槽壁宽度和平整度都能满足设计要求，为钢筋笼顺利下方做好铺垫。开挖工作后，应对槽位、槽深、槽宽、垂直度进行检查，修正偏差满足控制标准要求，然后进行后续施工。
3 地铁工程地下连续墙施工实例
3.1 工程概况和工艺设计
本工程为某地铁工程，基坑南北走向沿广汕公路分布，对工程中间区风井使用地下连续墙维护，连续墙厚度为800毫米，长25米。
施工前结合中间区风井确定成槽机位置，建立泥浆供给管线；明确工程边线位置后挖槽机沿边线挖槽，同时
泥浆待用。确认沟槽质量满足设计要求后，开始钢筋笼吊装工作和泥浆护壁施工，之后吊装接头箱和防止混凝土导管，浇筑混凝土完成对钢筋混凝土墙壁的施工；将箱头拔出，继续完成下一段连续墙施工工作。
3.2 工程施工技术控制要点
3.2.1 泥浆调和配置方案
成槽泥浆的科学配置有利于避免出现坍塌事故，而且能控制地下水渗透和清理沟槽。根据对施工现场地层的实际勘查，发现该地区地下属于复合地基结构，而工程连续墙所处位置为软弱层，土层具有容易坍塌的特点。所以泥浆必须以膨胀润土作为主，放弃常用的水和黏土调和方式；为提升泥浆黏度，加入分散碱和CMC。在确定具体配合比时，为避免因为泥浆黏度不足导致地基松散，保证地基地稳定性，对不同配合比泥浆进行多次实验，并结合实际情况修改和优化，最终确定泥浆配合比为膨润土8.5%，CMC2‰，Na2CO3 2.5‰；确定泥浆配合时的加入顺序为：先加入水和膨润土，搅拌过程中加入分散碱和CMC溶液，搅拌均匀后检查泥浆黏性，根据效果确定其他添加剂加入量。经过搅拌后，膨润土需要吸收水分子以提升泥浆黏性，因此现场必须静置泥浆超过24小时，经检验满足黏度要求后才可投入使用。
3.2.2 钢筋笼的加强和吊装工作

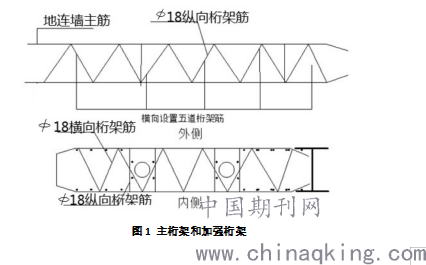

钢筋笼吊装过程中，其自身重量会导致钢筋笼变形，如果不能加以控制，变形将会长期存在，影响支护、防水等工作的效果。在该工程中，专门设置横纵向桁架加固筋在钢筋笼内部加强支撑，提升钢筋笼强度，主要包括两道起吊主桁架和两道加强桁架具体安装方式如下图：
.png)
图1 主桁架和加强桁架
工程现场合理设置吊装地点，保证吊点与槽段中央位置重合，吊装前检查钢筋笼所有焊接点质量，吊装工作中使用吊架、吊梁辅助吊装工作，控制钢筋笼形变，并控制钢筋笼避免与槽壁碰撞，防止槽壁坍塌。
3.3 工程特殊工段处理工艺
3.3.1 异形槽段
某工程施工中遭遇L型、T型等异形槽段，为避免影响正常施工，针对异形槽段采用了特殊的施工方法。L型槽段使用特质的L型钢筋笼，转角位置使用5mm厚钢板加固；开挖沟槽时对相互垂直的两段分段开挖，满足垂直度和偏差控制的要求；吊装前测量钢筋笼尺寸和质量，确定钢筋笼重心位置，在钢筋笼重心同一直线设置吊装重心；对T型槽段，使用与L型槽段相同的施工思路。两种特殊槽段都获得了良好的施工效果。
3.3.2 砂层端成槽
某工程的地下存在细砂层，由于细砂层透水性较强，而且结构稳定性差，因此很容易出现坍塌问题。为了保证施工过程中水泥的质量，专门针对砂层设计泥浆，提升泥浆比重在1.2g/ml，并利用重晶石改变泥浆属性；成槽过程中，严密监视相关数据变动情况，并根据情况随时调整成槽工艺。经过严格控制，形成坚固防护壁，较好地满足了连续墙施工要求。
结语：地下连续墙具有多方面优势，适合地铁工程的支护工作。施工中，应结合现场情况配置泥浆比例，严格控制导墙施工，合理处置异形槽段等位置，控制整体施工质量。施工中严格遵守施工要点，保证地下连续墙施工效果，提升地铁工程的安全性和稳定性。
参考文献：
[1]李秀新. 市政地铁工程中地下连续墙施工技术探究[J]. 建筑技术开发，2019,46(04):82-83.
[2]贾丁丁. 地铁工程中地下连续墙施工技术分析[J]. 建筑技术开发，2019,46(08):52-53.
[3]朱帆. 对地铁工程中地下连续墙施工技术的探究[J]. 科学技术创新，2020(18):121-122.
