魏文章
中建二局第三建筑工程有限公司 北京 100070
[摘要]管廊防水质量对于管廊结构耐久性及后期使用十分重要，本文以贵州省六盘水市城市地下综合管廊项目为背景，对管廊防水体系的结构自防水、防水涂料施工、防水卷材施工及变形缝防水等方面的质量控制要领进行了阐述，将各项渗漏隐患消除在萌芽状态，确保地下综合管廊工程的整体质量效果。
[关键词]地下管廊；防水；质量；控制措施
1引言
城市地下综合管廊是指以实现地下空间综合利用、资源共享和市政管线“统一规划、统一建设、统一管理”为目标，按照“系统性、整体性”的布置原则，建设在城市道路下的市政管线共用隧道。地下综合管廊建设完成后，能有效解决城市“马路拉链”、“空中蜘蛛网”等现象，对入廊管线后期的检修、维护工作提供了极大的便利，也避免了管线泄漏爆炸、路面塌陷等事件的发生。
由于管廊结构位于地表以下，容易被水侵蚀，而管廊内部包含大量电气电子设备，需要有一个良好的干燥环境，所以保证地下管廊工程的防渗漏工作十分关键。通过对贵州省六盘水市地下综合管廊工程施工过程及竣工后使用情况的调查，总结了防水施工过程中的质量控制要点，通过采取相应措施，改善防水效果，保证地下管廊在峻工后的正常使用，减少维护费用。
2工程概况
六盘水市是全国首批十个地下综合管廊建设试点城市之一，且是唯一的山地城市。六盘水地下综合管廊项目设计使用年限为一百年，对管廊的耐久性、抗渗漏有着较高的要求。管廊工程的防水体系主要包括：内墙防水涂料、结构自防水、外墙防水涂料、外墙防水卷材。
3管廊防水质量控制措施
2.1结构自防水
地下管廊结构位于地表以下，结构更容易受到腐蚀、浸水、荷载等影响，主体结构设计及施工应按百年耐久性混凝土来考虑。结构自防水质量控制措施如下。
（1）为了保证防水混凝土能达到最佳抗渗效果，混凝土施工前进行配合比试配，并选择最优配合比。
（2）结构施工缝处采用止水钢板进行防水处理，施工缝留置时，止水钢板应连续布置，水平缝和垂直缝应连续交圈，接口处采用双面焊，保证焊缝密实，止水钢板开口朝向迎水面。
.png)

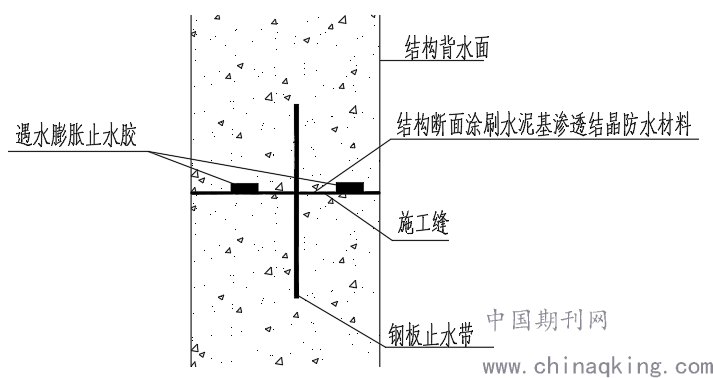

图1 施工缝防水构造示意图
（3）对混凝土浇筑进行旁站监测，确保混凝土塌落度和浇筑质量，混凝土振捣密实，不出现蜂窝、麻面、漏筋、等质量缺陷。
2.2防水涂料施工
结构施工完成后，需要在结构表面涂刷防水涂料，涂料粘结力强，涂料中的活性成份可渗入水泥基面中的毛细孔、微裂纹并产生化学反应，与底材融为一体而形成一层结晶致密的防水层，具有一定的延伸性、弹塑性、抗裂性，能起到防水、防渗和保护作用。防水涂料施工质量控制措施如下。
（1）用钢丝毛刷去除基面上的油物、脱膜剂等附着物质，保持基面的清洁，特别光滑的水泥基面需要打毛处理，处理后用水清洗基面，基面清理干净后，才能进行防水涂料的施工。
（2）涂刷时保证凹凸处都能涂上并达到厚薄均匀，不漏涂。阴角及凹陷处不能有过厚的沉积，否则在堆积处可能开裂。一般分两遍涂刷，不宜一遍涂刷过多，以免涂层太厚，养护困难。也不宜涂刷过少，以免涂层太薄失水太快而产生粉化。
（3）多遍涂刷时，应待前遍涂层干燥成膜后方可涂刷后一遍涂料，以免防水层出现高处露底、低处堆积的现象。
（4）涂料施工完做好养护工作，养护不当不仅直接影响防水涂料效果，而且易出现起皮、开裂、剥落等现象。应严格按规定做好养护，保证养护时间、次数及使用雾水，同时养护期间不要有磕碰。
2.3防水卷材施工
防水卷材作为外界环境与结构之间的无渗漏连接，是整个地下管廊工程防水的第一道屏障，对整个防水工程起着至关重要的作用，质量控制措施主要包括以下几点。
（1）卷材防水层的搭接缝应粘（焊）结牢固、密封严密，不得有褶皱、翘边和空鼓等缺陷。防水层分幅满铺时，不同幅卷材搭接边要错开，以免多层接头重叠而使得卷材粘贴不平。
.png)

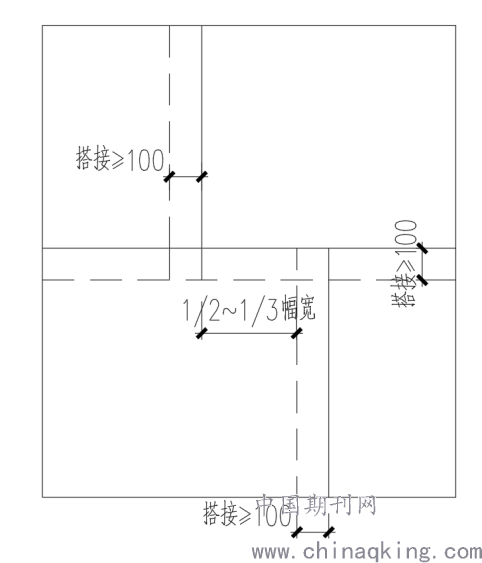

图2 防水卷材搭接示意图
（2）对穿墙套管，阴阳角、变形缝等细部在卷材铺设前，可增焊双层卷材做增强处理，阴阳角加强层宽度不小于500mm，变形缝加强层宽度不小于1000mm。穿出防水层的管道采用卷材包覆，接缝处焊接，末端焊实并用铝压条固定密封胶收口。
.png)

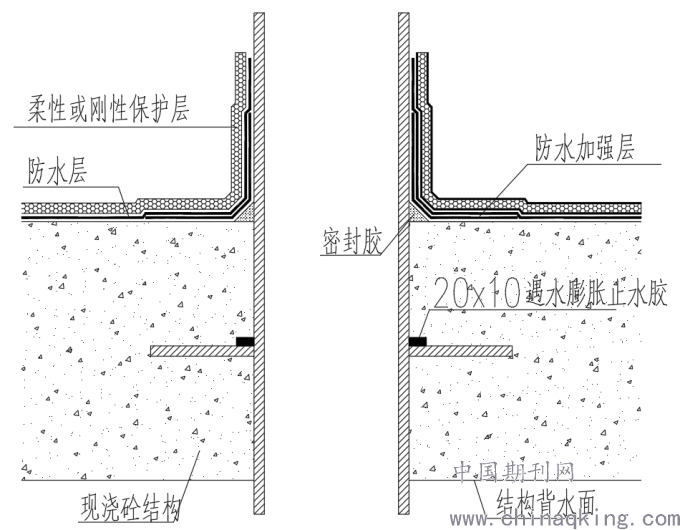

图3 穿墙管防水加强做法示意图
.png)

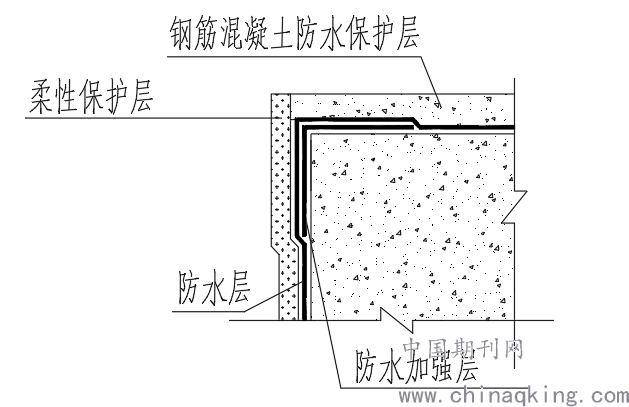

图4 阳角防水加强做法示意图
（3）卷材收头处理时无论平面还是立面的卷材，凡在端头处（与搭接卷材焊接者不算）必须实行先固定、再密封、后覆盖的做法。
（4）施工不方便的转角处，卷材应做成圆弧形或折角，以有利于卷材粘实。
（5）防水卷材施工时应尽量使用木制工具，手推车支撑腿应用橡胶包裹，施工人员不穿钉鞋，避免对卷材造成孔洞或其他细微损伤。
2.4变形缝防水施工
为了防止不均匀沉降、热胀冷缩或偶然外力作用对地下结构的破坏，管廊结构设计有变形缝。作为管廊的一个细部，变形缝渗漏防水也十分关键，主要质量控制措施包括以下几点。
（1）管廊变形缝采用中埋式橡胶止水带加外贴式橡胶止水带，变形缝采用嵌缝板嵌缝。
.png)

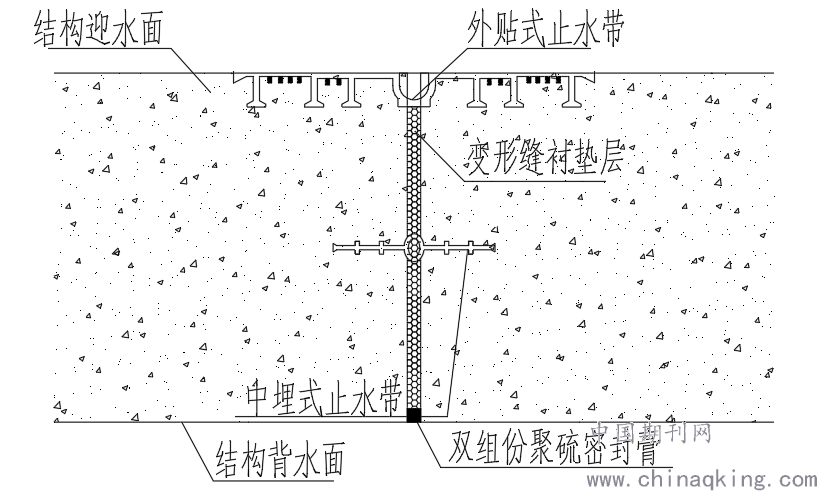

图5 变形缝防水做法示意图
（2）清洗橡胶止水带上的污物、尘泥和积水，以保证橡胶止水带与混凝土紧密贴合。中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，并应严防漏浆。
（3）止水带的接缝宜为一处，设在边墙较高位置上，不得设在结构转角处，接头应采用采用热压焊接。
（4）嵌填密封材料的缝内两侧基面应平整、洁净、干燥，并应涂刷基层处理剂；嵌缝底部应设置背衬材料；密封材料嵌填应严密、饱满，粘结牢固；
（5）橡胶止水带在底板与外墙、底板与中隔墙节点处必须分别采用L、T字型接头，在纵横缝相交结点处必须用十字形接头，不同型号之间的连接也必须用其相应的接头，且各种接头的每一支长度（从接头连接点至每一支的端点）不宜小于500mm。
4结语
在当前社会发展不断加快的背景下，地下综合管廊等市政工程是城市化进程重要的一项。本着“百年大计质量第一”的原则，在建设过程中采取各项措施对管廊防水质量进行管控，能有效减少管廊的渗漏现象，避免对管廊的后期使用造成不利影响，提高企业经济效益。
参考文献：
【1】《城市综合管廊工程技术规范》（GB 50838—2015）
【2】《地下工程防水技术规范》（GB 50108—2008）
【3】赵春容，地下综合管廊结构工程防水技术探讨[J].《中国建筑防水》2016（10）：13—16.
【4】谢亮，综合管廊工程防水技术质量控制[J].《工业建筑》2016（46）：777—779.
作者简介：魏文章，男，1994年7月出生，主办工程师，中建二局三公司基础设施分公司六盘水管廊项目技术员
