张道洲
身份证号码：36078219960914**** 中国建筑第二工程局有限公司华东公司
摘要：钢管落地式脚手架各项性能优越，在建筑施工中广泛应用，但钢管脚手架的抗倾覆能力主要依赖连墙件，所以连墙件的布设和数量尤为重要。本工程4#楼4层南侧需施工一层装修样板间，在4#楼南侧搭设双排落地式脚手架，应此处脚手架为后搭设，未提前预埋连墙件，无法使用传统钢管扣件连墙件形式保证架体稳定性，因此本工程连墙件采用普通连墙件、膨胀螺栓连墙件和穿墙连墙件三种形式。本文将介绍后搭设未预埋连墙件脚手架可采用何种形式连墙件，同类工程或可参考施工。
关键词：连墙件；脚手架；后搭设；稳定性
一、工程概况
本项目位于襄阳市航空路与小清河交接处，主要包括3栋47F，1栋42F，2栋24F，2栋33F住宅，1栋32层公租房及附属商业（含1层整体地下室），总建筑面积约为20万m2，地下室建筑面积约为4.04万m2。
应业主要求，4#楼4层需施工一层装修样板间，为满足业主要求和保证施工安全，现特在4#楼南侧搭设落地式双排脚手架，待装修完成后拆除此外架。
落地式双排脚手架搭设高度为14.1m，在脚手架顶部设置两层3mm厚花纹钢跳板做硬防护，两层跳板相距1.38m。因未提前预留连墙件（仅部分区域留存预埋钢管，山墙位置预留PVC套管），导致此落地架无法使用传统预留钢管连墙件，本工程采用膨胀螺栓连墙件、穿墙套管连墙件和普通钢管连墙件三种形式连墙件。
二、施工准备
本工程脚手架所用材料必须为合格材料，有裂缝的钢管，有脆裂、变形、滑丝的扣件禁止使用。用于绑扎、连接和固定等作用的材料，如镀锌铁丝、密目安全网等，均需符合相应的国家标准和公司规定。
1、钢管：采用外径48.3mm、壁厚3.6mm的钢管。
2、扣件：扣件规格必须与钢管管径相配合，以保证贴合面的严格整形，扣紧时接触良好。
3、脚手板：采用钢笆片脚手板，规格900mm*1500mm，直径6mm，网洞50*50mm。
4、安全网：小孔安全网用作平网和兜网，其规格为P-3×6m；绿色密目安全网L-1.8×6m，用作外挂立网。
5、跳板：采用50mm厚木跳板或3mm厚花纹钢板做硬防护。
6、连墙件：
（1）：膨胀螺栓连墙件：首先制作膨胀螺栓连墙件，采用φ48.3*3.6钢管与5mm厚钢板满焊（焊脚高度8mm，焊缝长度为钢管周长301.44mm；同时安排专人对焊接连墙件质量进行检测，保证焊接质量达到要求），再用4根直径12mm的膨胀螺栓将连墙件打在墙柱上固定，锚入墙体深度需大于100mm（工人施工时必须有管理人员在现场旁站，保证螺栓锚入深度满足要求）；
（2）：普通连墙件：在楼层施工时预埋短钢管，钢管埋入混凝土深度大于200mm，使用扣件将外架与连墙件拉结；
（3）：穿墙连墙件：在山墙位置预埋PVC套管，连墙件在楼层内用钢管扣件锁死，外侧用扣件锁死；
连墙件钢管及钢板材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢和《低合金高强度结构钢》（GB/T1591）的要求，其余材质需符合国家要求。
三、施工方法
1、施工范围

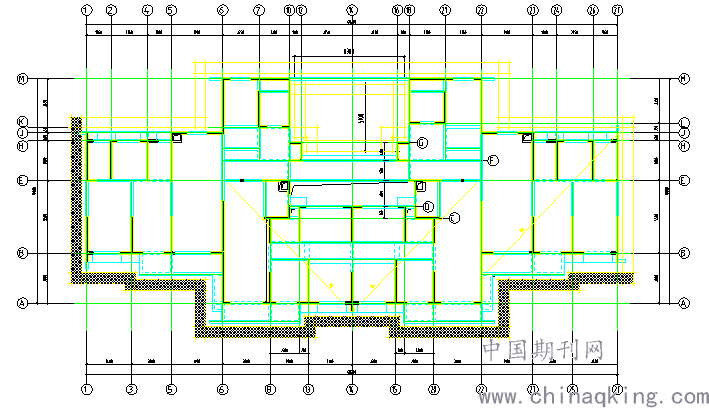

因为4#楼装饰装修仅限于4#楼4层南侧，所以外架仅搭设在4#楼南侧，具体位置如图（黑色网片区域）：
.png)
在脚手架两侧断开区域需增设连墙件，保证架体稳定性；在两侧断开区域需使用钢管及密闭网封闭，保障工人施工安全性。
2、施工工艺
（1）外架搭设流程
地基处理→放线→铺设垫木→摆放扫地杆→逐根竖立杆→装扫地小横杆并与立杆或扫地杆扣紧→安装第一步大横杆（与各杆扣紧）→安装第一步小横杆→校正立杆→设置脚手板、挡脚板→挂密目网安装→安装第二步大横杆→第二步小横杆→校正立杆......以此类推到搭设完成→连墙件→加设剪刀撑、斜撑→布设跳板。
（2）4#楼装修外架参数
1、本工程使用φ48.3×3.6钢管搭设落地式脚手架；
2、立杆横距Lb=1.2m，纵距La=1.5m，步距h=1.8m；
3、钢笆片脚手板两步一设；
4、内立杆距外墙面为0.3m；
5、大横杆在上，搭接在小横杆上的大横杆根数为2根；
6、小横杆两端外挑：内侧0.15m，外侧0.15m；
7、距立杆底座200mm设纵、横扫地杆；
8、剪力撑应在外侧立面整个长度和高度上连续设置；纵向剪刀撑与地面夹角为45°～60°，斜撑为四跨一设；
9、脚手架外侧设两道防护栏杆，下栏杆高度0.6m、上栏杆高度1.2m，外立杆外侧满挂密目安全网，封闭施工；
10、挡脚板高0.2m，一步一设；
11、连墙杆按两步三跨设置；
12、在脚手架顶端设置两层50mm厚木跳板或3mm厚花纹钢跳板做硬防护，两层跳板相距1.38m。
13、脚手架基础为混凝土，脚手架底部设置垫木。
四、连墙件介绍
1、穿墙连墙件
因东、西山墙位置已经提前预埋φ75PVC套管，故可直接在山墙外侧用扣件锁死，里侧加设短钢管，并采用扣件锁死；
.png)

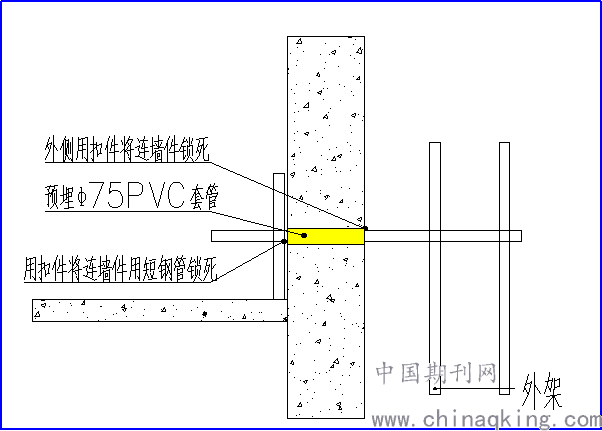

穿墙连墙件节点图
1、普通钢管连墙件
阳台位置在现场施工时预埋钢管，钢管埋入结构中深度不小于200mm。
.png)

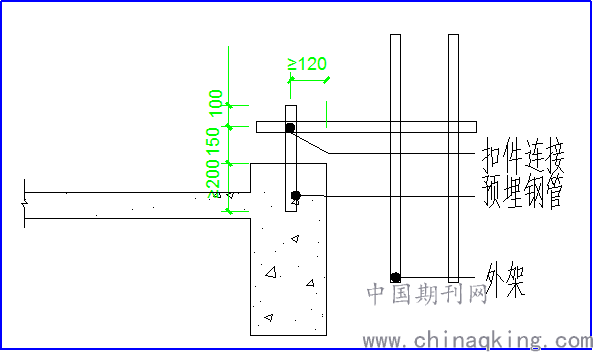

普通连墙件节点图
3、膨胀螺栓连墙件
除已预埋PVC套管的墙身位置，其余墙柱位置连墙件采用膨胀螺栓连墙件形式，将连墙件与5mm厚钢板（钢板100mm长*100mm宽）焊接（满焊，焊脚高度为8mm），钢板上打4个孔洞，用4个Φ12膨胀螺栓打入墙体至少100mm与墙体固定
.png)

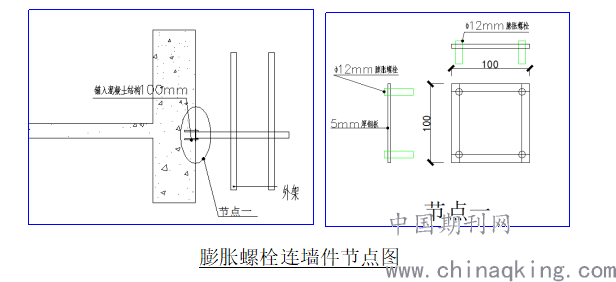

膨胀螺栓连墙件节点图
五、结语
钢管落地式脚手架各项性能优越，在建筑施工中广泛应用，其中落地式作为传统搭设方式，因操作简单，在结构与装修阶段可全封闭管理，做到了良好的围护结果，但钢管脚手架的抗倾覆能力主要依赖连墙件，所以连墙件的布设和数量尤为重要。本文提供了当工程后搭设未预埋连墙件脚手架时连墙件的布设方式，其他同类工程或可参考施工。
参考文献：
[1]《建筑结构荷载规范》GB50009-2012.
[2]《钢管脚手架扣件规范》GB15831-2006
[3]《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
[4]《钢结构设计规范》GB50017-2017
