王向荣1 韦阳1 陈国法2 虞功平3
1 中天建设集团有限公司 2 三方建设集团有限公司 3 浙江广厦建设职业技术大学
浙江东阳 322100
摘要：本文以异形金属栏杆制作、安装为例，从施工工艺的选择到实施作详细介绍，并通过对施工艺的创新，严把质量关，确保金属栏杆圆滑、光亮，接头通顺、牢固，得到业主的认可。
关键词：异形；金属栏杆；施工工艺；安装
1 工程概况
某医院病房大楼工程位于浙江省磐安县螺山路1#，中庭大厅二楼的异形金属栏杆构造新颖、独特，是一个现代时尚装饰的亮点。医院是人员密集的场所，栏杆施工美观且牢固、耐久。
2 方案的设计与最佳方案的确定
玻璃栏板的金属栏杆制作、加工、安装等是近年来建筑业的一项新工艺，存在牢固稳定不够，接头、接缝细部处理不足。我们针对玻璃栏杆进行设计和选择。
2.1 栏杆施工方案的选择。（见图2.1）
.png)
图2.1 栏杆选择的PDPC图
从以上PDPC图中看出本工程应选用异形金属栏杆，我们进一步对异形金属栏杆的做法提出了三种方案：
2.1.1 装配式：根据设计的内容要求，对成品不锈钢的每个部件进行采购、安装的方法；
2.1.2 定制式：根据设计内容所规定的规格、尺寸，整体用成品不锈钢确定模具制造而成；
2.1.3 整体式：根据设计要求，整体用钢材进行加工，再用专用喷涂（本方案采用不锈钢色的氟钛树脂喷涂）处理的方法。

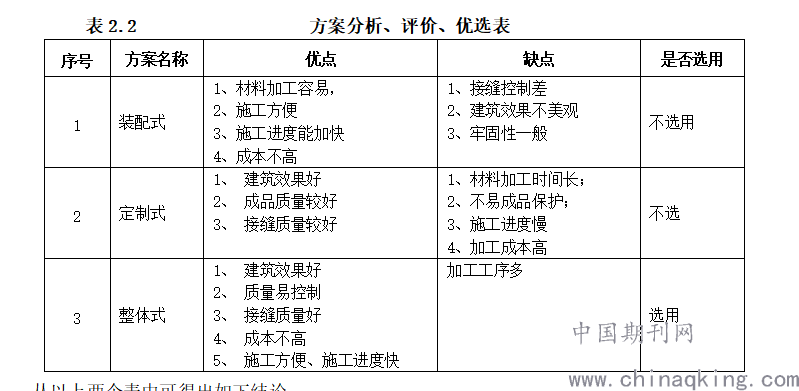

2.2 方案的分析、评价与优选
我们与厂家技术人员沟通，对以上三种方法进行设计、试做，并在建筑效果、设计符合性、材料加工难易及成本、施工效果等进行了分析、评价与优选，最终选定栏杆立柱与扶手为整体式的异形金属栏杆。
.png)
从以上两个表中可得出如下结论：
2.2.1 要达到目标值与最佳方案的最佳效果，在栏杆金属扶手与木扶手接缝的施工中必须仔细、认真。
2.2.2 做好栏杆施工的过程验收，及时检查并避免栏杆施工中存在的缺陷。

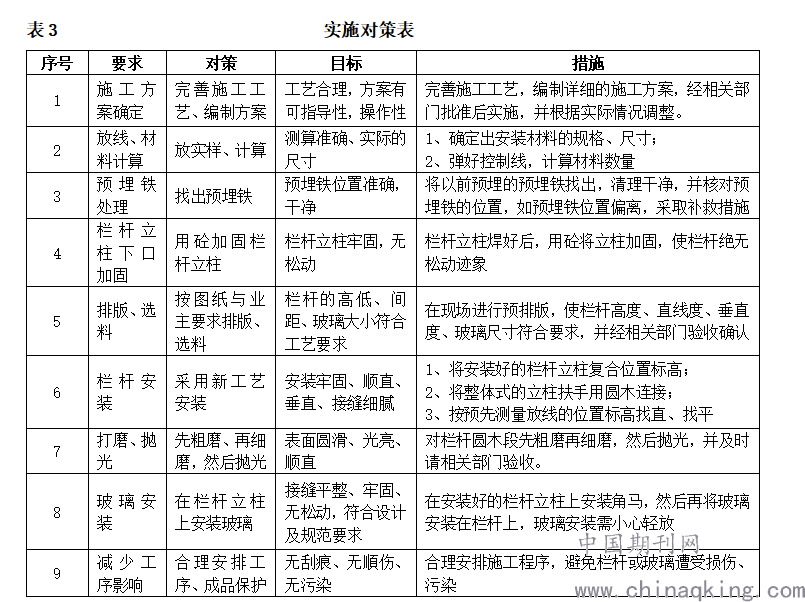

3 制定对策（见表3）
.png)
4 对策实施
4.1 施工方案的确定
进一步完善栏杆安装的施工工艺。在施工前，施工方案经施工、监理单位审核、审批后实施。进一步完善异形金属栏杆安装工艺流程图。
4.2 放线与材料计算
4.2.1 对现场待安装的栏杆按图纸尺寸进行测量，并测算出栏杆材料的规格、尺寸、数量。
4.2.2 按图纸的尺寸与标高弹好栏杆的轴线与标高控制线，复合栏杆材料的尺寸与数量。
4.2.3 按测算好的规格、尺寸、数量进行加工，材料进场前须经监理现场验收，不合格的材料不得使用至工程中。
4.3 预埋铁处理
4.3.1 按放线的位置确认预埋铁位置，若预埋铁不在此位置，需重置的预埋铁必须按规范要求设置牢固。
4.3.2 对预埋铁进行清理，除锈，立柱的焊接，清除焊渣后，对预埋铁及栏杆焊接处涂刷防锈漆。
4.4 栏杆立柱下口的加固
4.4.1 对立柱下口进行加固，即在立柱下口与预埋铁相交处浇筑一条宽150mm高100mm通长的混凝土翻口处加固。
4.4.2 浇筑栏杆立柱混凝土翻口时，要对栏杆成品保护，保证立柱不受污染、不受损伤。
4.5 排版选料
4.5.1 根据施工方案及施工工艺的要求进行预排版，应使栏杆顺直，标高准确，立柱间距均匀。
4.5.2 材料进场前，对异形栏杆检验合格。
4.5.3 先安装样板，样板经质检部门检验合格后，报甲方、监理、设计单位现场共同验收确认后，可按样板要求进行施工。
4.5.4 栏杆的轴线、标高等控制线经复合无误后，才进入下道工序。
4.6 栏杆安装
4.6.1 对栏杆立柱的位置、标高、直线度和垂直度进行复核，准确无误后方可将立柱与立柱之间用圆木进行连接。
4.6.2 要按预先排版好的控制线、水平线对栏杆进行现场放线，使每一块预定的玻璃一一对号。先将异形钢板固定，再用圆木将钢板与钢板连接，钢板上口的金属套与圆木的接头要平整、顺直、高低一致，玻璃接头间距均匀。
4.6.3 按照设计要求，对栏杆与大理石连接安装，而后用密封胶将该接头密封。
4.7 打磨、抛光
4.7.1 施工后要对圆木段进行打磨、抛光。在打磨时先采用粗磨，再细磨，然后抛光。要求打磨好的接头圆滑、光亮、顺直。
4.7.2 及时邀请建设、监理、设计单位进行过程验收。
4.7.3 应防止噪声污染，选择噪声低的打磨设备。
4.8 栏杆玻璃安装
4.8.1 打磨、抛光完成后，将栏杆玻璃安装在栏杆立柱的角码上。安装时先将软垫夹片安装在角码上，再将玻璃安装在软垫夹片上，用螺栓拧紧。
4.8.2 做到重拿轻放，并不损伤其他已经施工完成的成品。
4.8.3 要检查架子是否牢固，施工人员要系好安全带，带好防护手套。
4.9 实施九：减少工序的影响
4.9.1 合理安排施工程序，防止相互污染与损坏；拆除架子时，应注意对栏杆、大理石及玻璃的保护。
4.9.2 可用毛巾或绒布轻轻的擦拭，避免尖锐的物品将其碰撞或划伤。
4.9.3 防碰、防撞。防止其他材料、器具对异形金属栏杆的碰撞、污染。
5 效果确认
异形玻璃栏杆施工完成后，经建设、监理及设计单位的检查，栏杆圆木段与栏杆上口的不锈钢色钢套连接紧密，接缝平整细腻，整体性好，栏杆牢固稳定，达到了预期的目标。
参考文献：
《建筑装饰装修工程质量验收规范》GB50210-2001；
《钢结构工程施工质量验收规范》GB50205-2001；
《建筑工程施工质量验收统一标准》GB50300-2001。
