付晓白
上海亚明照明有限公司 201801
摘要：本文笔者结合相关实践经验，结合前门大街景观照明工程，就此类建筑亮化技术的进行了一些分析和探索，以期可以为相关工程项目提供一些指导。
关键词：建筑；亮化技术；探索；应用
引言
前门大街位于京城中轴线，北起前门正阳门，南至磁器口，与天桥南大街相连。大街长845米，行车道宽20米。前门大街路虽不长，但其两侧建筑多建于清末民初时期，建筑形态有中式古建（五牌楼及建于明末的广和楼）、中西结合（原钟表店）、西式建筑（原ZARA服装店）。同时，前门大街也是北京非常著名的、悠久的商业街，造就了这里的众多中华老字号，如六必居酱园、同仁堂药店、瑞蚨祥绸布店，还有月盛斋的酱肉店、都一处的烧卖店等16处老字号，店铺分列道路两侧。
1、景观照明的规划与方案
实施前门大街景观照明主要目标是营造夜晚的商业气氛，提升前门大街夜间形象，打造成为一个高水平、优雅的商业旅游景点，提供一个安全、舒适的夜间环境，在消费中休闲，获得精神的放松和满足。
在研究建筑外观特性的基础上，照明主要选取了立柱、屋面、雕刻、圆拱等元素，采取了能凸显建筑外立面体量感的泛光照明，细致描绘的轮廓光更诠释了夜间建筑物的线条感与整体的光影美学效果，明黄暖光的一致色彩体系带来了整个区域的夜景分层突出、重点鲜明的效果，齐整有序而又澄澈纯净，放眼望去，繁华商业区的璀璨光景便映入眼帘。
.png)

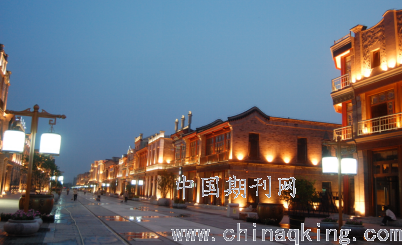

图1：建成后的实景图
在细化方案设计时，对照明区域、建筑类型、亮度等级等因素作了定性及定量分析，夜景照明将前门大街划分为五个区域，分别是前门入口区、中式建筑区、中西建筑区、西式建筑区及珠市口入口区。其中两个入口区和中式建筑区这三个区域将是夜间活跃的焦点。为了突出这三个建筑区域，须在布光上进行重点强调和渲染，并在光的亮度和照度上加以提高，高于其他区域。而中西建筑和西式建筑区域作为一般区域，则根据其建筑特点及功能需求给与布光，在光的亮度和照度上则相对于重点区域相应减弱，保持相对暗且静的状态。力求将重点区域和一般区域在夜晚的明、暗变化，动、静变化的状态活力衬托出来，照明效果完美表现出来。
.png)

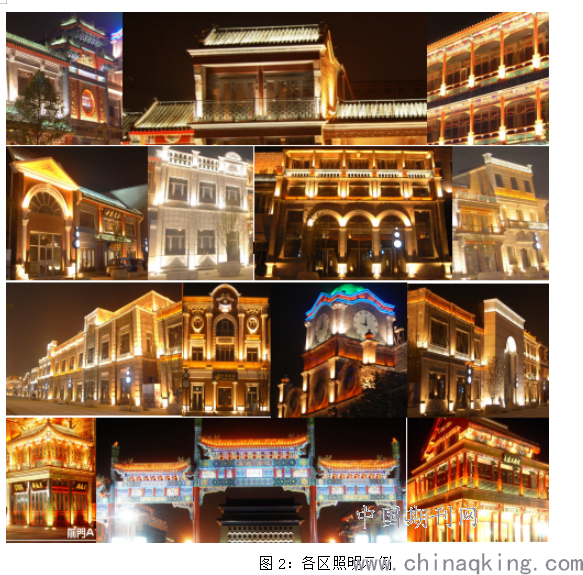

图2：各区照明示例
民族建筑区：高低错落屋面、石兽雕刻、雕花、柱廊及栏杆是照明要表现的重要元素。
中西建筑区：中式的石雕、西式柱子、圆拱和富有立体感立面的照明是关注的重点。
西式建筑区：建筑雕塑、柱子、圆拱进行局部照明通过明暗对比产生立体效果。
正阳门入口区：第一视觉——中间五牌楼，两侧月盛斋和大北照相馆是照明的重点，其建筑的斗拱、彩绘、栏杆、柱廊及层层的屋面要进行重点刻画。
2、灯具的选择原则与造型的确定
为保证景观照明的效果要求，灯具的选择是归为重要的。选择标准有：一是灯具的款式，应尽可能满足历史、人文等气息，有民族特点；二需符合投光要求，与建筑融合度高，白天景观效果好；三是满足减少能源的消耗及眩光、光污染问题以及易于电气控制等特性；四是灯具规格在满足照明效果时尽可能选用尺寸小的灯具。下面介绍三款具有特色定制灯具：
（1）“京式鸟笼”庭院灯
庭院灯是作为夜间街面的基础照明。在以明清建筑为主的前门大街，选取一款现代风格或是欧式风格的庭院灯，就会显得格格不入，很突兀。因此在庭院灯样式选取时，主要考量是北京当地的民俗、文化传统，以及大众喜闻乐见、辨识度高、不易产生误解的物件。最终具有京城特色的鸟笼和名闻全国的拨浪鼓入选。
“京式鸟笼”是京城民俗文化的一个缩影，一种情怀象征，就象口音习惯、吃穿风俗、婚嫁礼仪一样，人们欣赏的不单单是为观赏鸟及鸟笼工艺性，还有融入其中的那种难舍难分的传统味道。鸟笼灯采用不锈钢板及不锈钢丝制作，外涂金色氟碳漆。灯具规格为直径50cm，笼高60cm,整体高85cm。条间距为3cm，条粗0.5cm。鸟钓采用三开钩子又叫十三太保钩。乳白色亚克力板围覆。灯标采用4米高铝制杆，与灯具同样外涂金色氟碳漆，双挑布置。
.png)

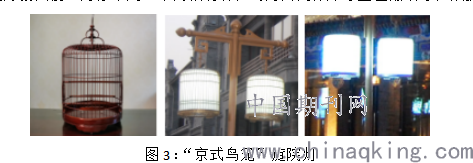

图3：“京式鸟笼”庭院灯
（2）“拨浪鼓”庭院灯
拨浪鼓是一种古老又传统的民间时乐器和玩具，出现于战国时期。拨浪鼓的主体是一面小鼓，两侧缀有两枚弹丸，鼓下有柄，转动鼓柄弹丸击鼓发出声音。
“拨浪鼓”灯鼓框采用铝合金制成，鼓框周围饰以鼓钉，涂以古铜色漆饰。由于单个的鼓比较单调，又借鉴北京糖葫芦串的概念，选取三个外形一致，按一定比例进行由下至上缩小。灯杆与鸟笼灯采用同质铝制杆，外涂古铜色氟碳漆，与灯具同色。
.png)

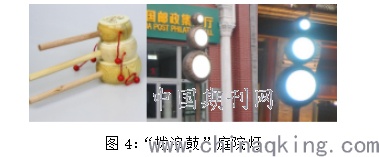

图4：“拨浪鼓”庭院灯
（3）瓦当灯
对于中式古建的屋顶、瓦檐处的灯光，常规作法往往选取小型投光灯具，需要将景观灯固定在瓦沿或瓦面上，照明效果只有瓦沿被照亮，瓦当表面处缺少灯光效果，且白天破坏建筑的整体效果。本次照明专门设计的与原瓦当外观相同的LED瓦当灯（如图1），光源藏于其中，前面光后投光，安装底座与瓦片的弧形表面相配，不显突兀，不会破坏建筑物的美感，安装后与建筑物融为一体。安装底座内设有一与瓦片的弧形表面相配的弧形内腔，腔内设有灯条，并于弧形内侧设有导光板，导光板与灯条的出光面对接，点亮瓦当表面；在安装板加装了弧形向后的投光装置，使屋脊在夜间显现出来。这样，一款灯就可以使古建的屋顶完整清晰的展现。具体效果见下文的五牌楼。
.png)

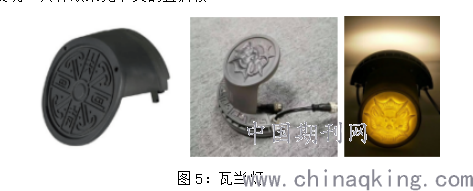

图5：瓦当灯
3、灯具安装效果的要求
灯具安装位置和投光角度的确定关乎夜晚照明的效果，与照明效果的好坏有着极大的关系，另一方面决定也影响着建筑白天的视觉效果，本小节着重介绍以下安装形式的优缺点。
（1）“露”
从常规上讲，这是一种最多最常见的安装方式，是人们最不愿意看到的效果，是无奈的选择。但对于纪念碑、桥塔以及特殊造型的建筑物或构筑物，明装方式确是最合适的选择。前门大街一些建筑的立柱为保障照明效果，不得不采用明装，但为使白天看起来不明显，采取了与墙面相近的涂装，作到露而不显。
（2）“藏”
是利用建筑的窗台、凹凸处、阴角阳线等建筑元素，将灯具潜藏在墙体内里及边缘处，让灯具处于看不见或不容易看见，灯光效果含蓄而低调。如图4：外表涂装成红色的投光灯安装于龙背上，街上的行人不会注意到灯具的存在。例如墙面照明灯具是明装的，但灯具安装管线是看不见的，前门大街所有安装在二层以上的灯具管线基本者是隐藏的。
（2）“融”
“融”是更高一层的“藏”，方法之一是在建筑设计之初就与建筑设计师沟通，将照明设备作为建筑构件或相关部件，同时设计、同时施工。如玻璃幕墙的照明，在玻璃幕墙结构设计时就与之沟通，在幕墙构件中就预留照明所需的管线通道和灯具安装位置，这样照明设备就与幕墙合二为一了。本次照明中的瓦当灯是采用第二种方法，采用与安装部位相同造型的灯具，覆盖在原部件上，与建筑融为一体，夜晚又变身为照明灯具，起到良好的照明效果。
（3）“创”
“创”将照明装置或设备，以一种新的方式使其成为建筑的延伸或被视为建筑的一部分，就如同贝聿铭为法国卢浮宫设计的玻璃“金字塔”。前门大街的安装并无此安装实例与创新。“创”的实际案例为汉堡一个地铁站台的基础照明（图6），用12个明亮的光箱悬挂在站台上，在整个空间中凸显出来，创造出了一个引人入胜的景象和一个迷人的氛围，将一个运输设施转变成了一个生活中的艺术馆。
.png)

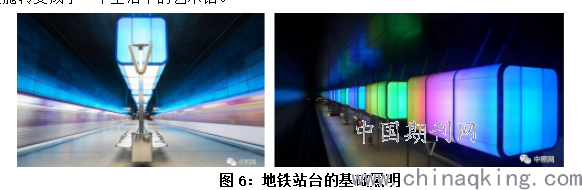

图6：地铁站台的基础照明
4、灯具投光角度的选择与眩光的控制措施
为营造温馨、优雅良好照明环境，防止和控制眩光极为重要。主要采用的措施： a、合理的照明方式和投光角度； b、合理的安装位置；c、灯具加装格栅或遮光罩。本节重点描述前门大街地埋灯的防眩措施的设计。
前门大街沿街建筑一层地面的立柱前均安装了地埋灯，虽然采用窄光束且偏光投光的灯具，由于使用量大及安装位置，行人在靠近行走，或是进入店铺时会产生一定的影响。如何控制光线的输出以及不对行人造成影响，就成为设计安装的重点。地埋灯防眩措施的首选筒身较深的筒身，光源安装在底部，使灯具处于见光不见灯的状态；其次采用加装防眩格栅。前门大街的地埋灯选取了防眩格栅的形式。防眩格栅并未采用传统的格栅对称布置，而是经过实地测试，定制一款采用全新非对称十字型格栅布置，格栅偏置于行人侧（见下图）。正向格栅间距间隔2.5cm, 侧向格栅间距间隔4cm, 栅片高度3cm。这种布置方式既保证罀的效果，又有效的控制眩光的产生。防眩格栅采用压铸铝一次成型。为方便垃圾清扫与灯具表面清洁，格栅仅采用两颗内六方螺丝固定。
.png)

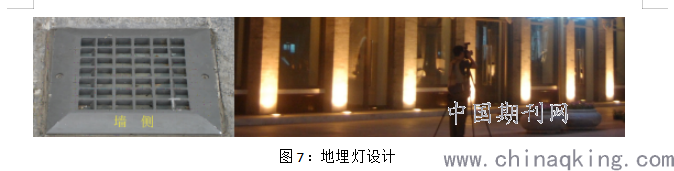

图7：地埋灯设计
5、照明创新发展思路
前门大街的设计施工已完成十年有余，至今依然在发挥作用。这是对当时设计理念及施工质量最好的肯定。十年过去了，照明行业与照明技术也飞速发展。回顾前门大街的设计与安装，思考照明的现状与发展，认为应当作到以下几点：
（1）注重实用性与艺术性的结合
在灯具设计与运用当中，需要将灯具的功能实用性与美观艺术性等方面进行巧妙结合，充分发挥材料特点与优势，为灯具作用的发挥打下良好的物质基础；其次，对灯具具体功能、应用场合进行分析，从艺术角度对灯具进行相应的提升与改进。
（2）注重设计的新颖与创新
技术研发和创新是实现产品差异化的一个行之有效的办法。企业可以加大创新力度，生产出具有核心竞争力的产品，实现产品的差异化同时让产品更加多元，不同的产品要有不同的客户定位，从而实现精准营销。在进行创新发展与灯具设计应用中，需要对其设计对象的风格与样式进行不断创新，一立面，应该打破传统设计思路与理念，引入现代崭新的设计思路与设计理念。两者相互借鉴相互融合，从而产生更好的创新思路与发展效果；另一方面，从用户需求出发进行具体问题具体分析。
（3）紧跟技术信息、放眼未来
现代智能照明控制系统是集数字传输技术、数字控制技术、网络通信技术等多项技术于一身的综合系统，能够对每个单元设定独立的IP地址，对其进行信息采集、传输、逻辑分析、智能推理、反馈控制等多项智能化功能。灯具设计应紧跟控制技术、网络技术，在灯具内设计、加装相应的元器件，以适应时代的潮流。
（4）借鉴中西方的设计理念
国内的设计理念与灯具设计均晚于西方，应该引进、消化、吸收西方先进技术与理念，再将我国传统文化元素融汇其中，从整体设计全方位考虑。灯具设计在满足光学性能和使用要求的基础上，结合中国传统的美学对灯具外形进行创新与发展。
6、结束语
随着生活方式和理念的发展，人们的照明消费观念正在从选购单纯的照明产品向整体光环境解决方案过渡，在注重产品的性能、款式的同时，更加关注照明效果、应用环境的定制化。照明行业应凭借自身的发展特点及优势，在促进景观照明、改善城市空间面貌上，逐步凸显所具有的价值。
