大型展览馆登录厅大跨度独立十字柱的施工测量控制

发表时间:2021/6/24   来源:《建筑实践》2021年2月下6期   作者:段林海、王宇安
[导读] 大型展览馆的项目越来越多出现在各个城市,成为城市现代化的新名片
        段林海、王宇安
        中国建筑第八工程局西北分公司
        摘要:大型展览馆的项目越来越多出现在各个城市,成为城市现代化的新名片,同时其工程质量要求也越来越高,测量作为质量控制的必要手段,受到高度重视,随着科技的发展,测量手段的不断提高,测量控制手段层出不穷。本文通过对展览馆登录厅十字柱的施工测量控制来阐述施工测量中需要注意的一些要点。
        关键词:展览馆 ;十字柱; 测量控制;
        西安国际会展中心二期展览中心登录厅,主要的支撑部分由12根钢筋混凝土结构十字柱组成,每个十字柱基础宽4000mm,长4000mm,十字柱基础底部高程-6.7m,顶部高程32m。全高38.7m。基础钢筋埋于700mm厚筏板中。首节埋设于地下室结构中,自地下室顶板面起至32m为独立悬臂混凝土结构。自-0.2m至32米,每个十字柱的四个翼端逐渐向内收缩,至顶端,十字柱尺寸收缩至1600mm。
        十字柱的测量控制无疑成为整个展览馆项目质量控制的重要环节,本文主要阐述对登录厅十字柱的测量控制。
        1、十字柱测量中控制网的建立
        控制网复测分平面首级控制网、轴线控制网、高程控制网。
        1.1首级平面控制网
        首级平面控制网基准坐标以测绘院提供的测绘图为依据,采用GPS接收机以静态作业方式与业主提供的平面基准点进行联测经解算平差形成精度可靠的施工平面控制网。
        平面控制网布设原则及精度要求:
        1) 平面控制网先从整体考虑,遵循先整体、后局部,高精度控制低精度的原则。
        2) 轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。
        3) 控制点选在通视条件良好、安全、易保护的地方
        采用GPS接收机以静态作业方式与业主提供的平面基准点进行联测。测量数据用配套的Leica geo office平差软件经剔除不健康卫星数据、基线解算、无约束平差、约束平差等解算后,将测量误差按距离倒数平均分配到各基线上,形成精度可靠的施工控制网。首级控制网的测量采用GPS接收机,4台套同时段、等精度观测。控制网复测精度符合四等要求。

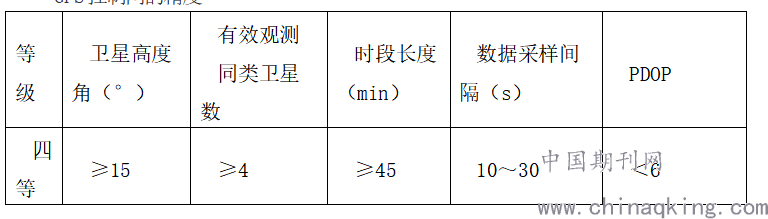

        GPS静态测量的精度技术要求须符合下表的规定:
        GPS控制网的精度

        (1)平差结果,应输出观测点在相应坐标系中的二维或三维坐标、基线向量的改正数、基线长度、基线方位角等,以及相关的精度信息。需要时,还应输出坐标转换参数及其精度信息。
        (2)控制网约束平差的最弱边边长相对中误差,应满足上表中相应等级的规定。
         控制点位用混凝土保护,地面以上设醒目的围护栏杆,防止施工机具车辆碰压,场地地基土冻胀等级为1级,冻胀类别为不冻涨。

        1.2轴线控制网
        轴线控制网以首级平面网为基准,利用全站型电子速测仪,采用闭合导线或者附和导线方式,引测至方便实测的部位作为轴线控制点。各测回差值及闭合差满足规范要求。

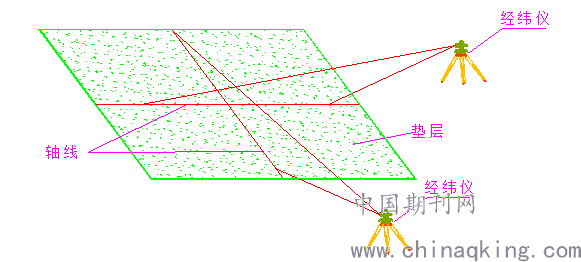

        进行基础定位放线前,以建筑物平面控制线为准,校测轴线控制桩无误后,再用经纬仪以正倒镜直线法投测各主控线,投测允许误差±2mm。垫层上建筑物轮廓轴线投测闭合,经校测合格后,用墨线详细弹出各细部轴线,用红油漆以三角形式标注清楚,如下图。

        将经纬仪架设基坑边上的轴线控制桩位上,经对中、整平后,后视同一方向桩(轴线标志),将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条, 以此作角度、距离的校核。一经校核无误后,方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中,上下层的轴线竖向垂直偏移不得超过3mm。

        1.3高程控制网
        以业主提供的水准点为依据,采用电子水准仪进行数次往返闭合测量形成闭合水准网,引测到现场平面控制网的控制点上,建立高程控制网。采用附合线路或闭合线路复测勘测院提供的现场高程控制点,复测精度按国家二等水准测量的要求。
        2施工测量
        2.1 平面测量
        2.1.1地下室底板施工阶段:
        在地下室底板施工阶段,垫层放线完成后,需要对地下室结构内部轴线进行复核。对十字柱所在轴线平面位置,每个十字柱8个外角点,四个内角点进行复核。平面点位误差在3mm以内。
        钢筋绑扎完成后,采取吊线锤方式对十字柱所在轴线及8个外交点,4个内角点进行复核。钢筋布置误差在 5mm以内,留足100mm保护层厚度。
        2.1.2 地下室墩柱施工阶段:
        地下室底板浇筑完成后,对十字柱所在轴线进行放线,为地下室十字柱模板支模做准备,弹出十字柱轮廓线后,在轮廓线外200mm处弹出控制线,控制线作为模板校核的依据。
        在墩柱模板支设完成后。结合底板控制线,采取吊线锤方式,检测12面模板的垂直度。建立十字柱建筑独立坐标系,用CAD提取十字柱角点坐标,采用全站仪配合小棱镜,对十字柱模板顶端进行复核。
        2.1.3地下室顶板十字柱平面位置检测
        地下室顶板钢筋绑扎完成后,采用GPS RTK 对预留钢筋位置进行复核。复核内容包括轴线,8个外交点及4个内角点。浇筑完成后,对十字柱所在轴线进行放线,为地下室十字柱模板支模做准备,弹出十字柱轮廓线后,在轮廓线外200mm处弹出控制线,控制线作为模板校核的依据。
        2.2高程测量
        在±0.000m以上标高引测,在首层建立不少于3条建筑+1.000m的标高基准线,采用水准仪由施工现场内高程测量控制点引测,校核合格后作为起始标高线。
        标高的传递主要使用水准仪与钢尺。在所需确认标高的楼层通过测量通视孔垂直悬吊钢尺至标高基准点所在楼面上,对钢尺施加一定拉力,然后用水准仪对其进行读数。同时把水准尺立在标高基准点上测出此时仪器的视线高度,通过以上数据即可推算出所需的楼层标高。标高传递上来后要设置十字柱浇筑面的标高点,作为该十字柱标高控制的依据。在引测标高时为了防止出现偶然误差,每次传递标高时都从最下面一层开始。
        结束语
        测量的控制是质量控制中重要的一环,测量控制中严谨的态度,精益求精的职业道德,如此才能为工程质量的提升打造良好的基础。
