徐其坤
重庆三峰卡万塔环境产业有限公司 重庆 400084
摘要：该余热炉的大板梁共三件，与中间的细梁分别组合成Z1-Z2顶板梁和Z2-Z3顶板梁，Z1-Z2顶板梁质量41T，Z2-Z3顶板质量35T, Z1-Z2顶板梁布在Z1、Z2立柱间的顶部，Z2-Z3顶板梁布在Z2、Z3立柱间的顶部，其标高均为42660，成平行布置。
关键词：余热锅炉、架大板梁组合吊装、塔式汽车吊
1、引言
大理市第二（海东）垃圾焚烧发电项目二期工程，采用江联重工股份有限公司生产的LC600-52.8-4.0/400型垃圾余热锅炉，构架采用框架全钢结构，主要由立柱、梁、水平拉条、垂直斜拉条、顶部大板梁、平台、栏杆和爬梯等组成，安装作业面较高，交叉作业多、危险源多、安全风险较大，一般为重点市政工程，工期紧，任务重。
2、钢丝绳的选用
根据江联重工股份有限公司LC600-52.8-4.0/400型垃圾余热锅炉钢架安装图纸计算，板梁Z1′、板梁Z2′与细梁组合后的Z1′-Z2′顶板梁质量为41T,板梁Z3′与细梁组合后的Z2′-Z3′顶板梁质量为35T。
.png)

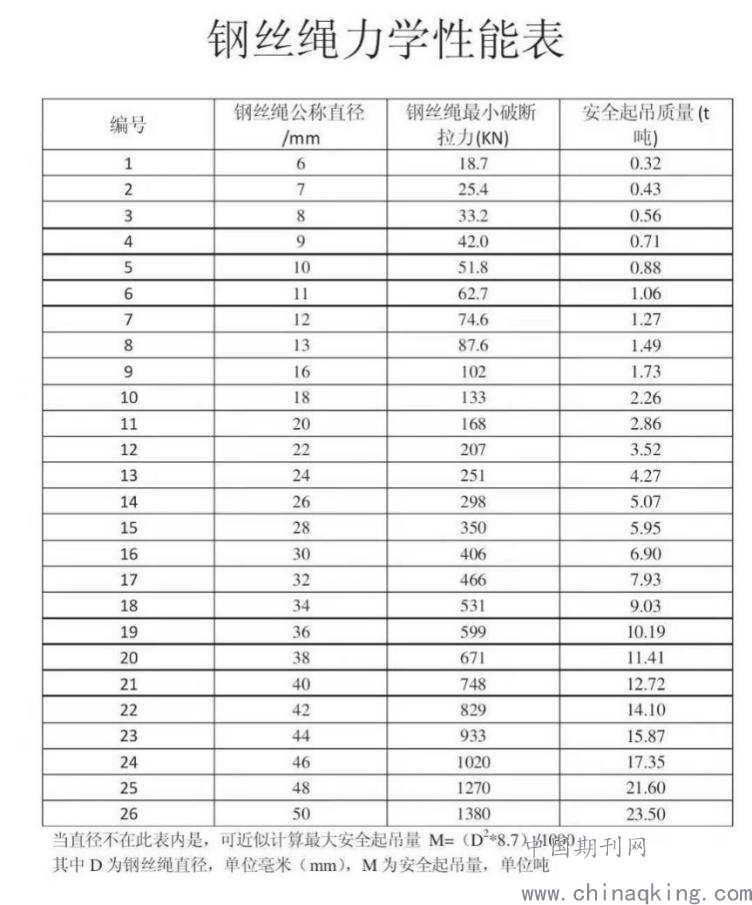

根据以上组合的顶板梁质量和钢丝绳力学性能表，选用19号Φ36的钢丝绳，绳长5米。
3、吊车的选用
根据现场实际情况，对照汽车性能表，选用450T塔式汽车吊，同时接合Z1′-Z2′顶板梁质量41T，Z2′-Z3′顶板梁质量35T，吊车占位及旋转半径示意图，选用主臂35.33米，31米塔况，抄起角度81°。

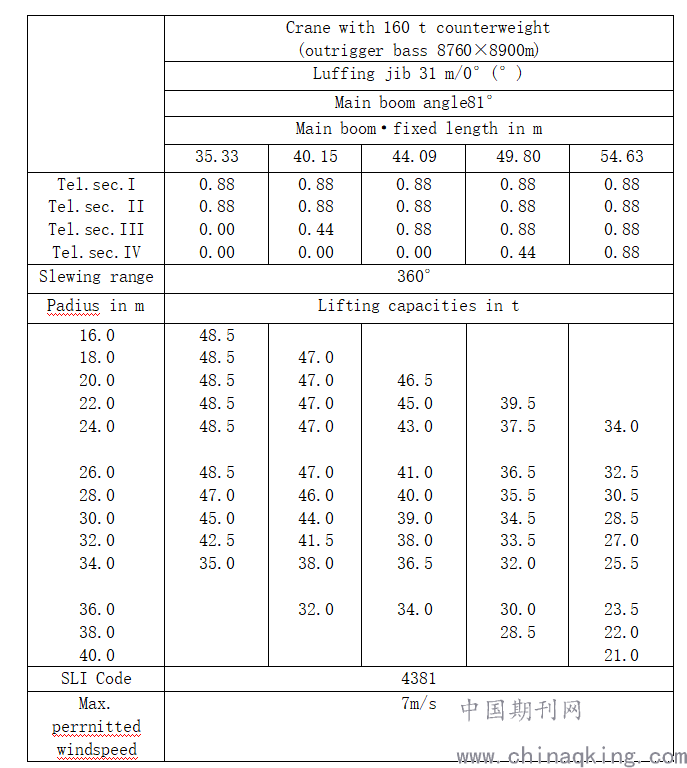

吊车性能表见下图：
.png)

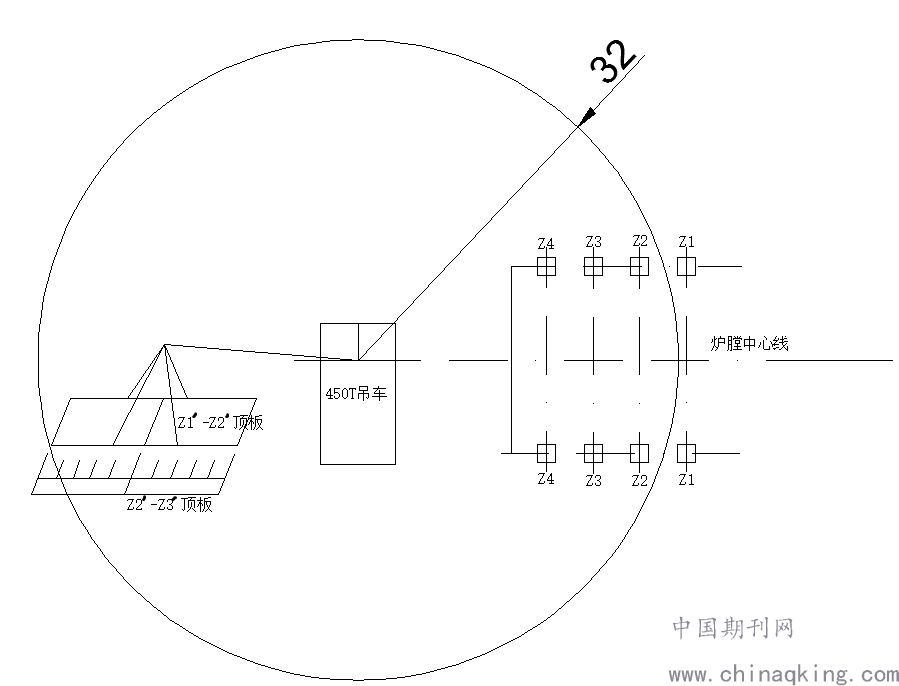

车占位及旋转半径示意图：
.png)
4、大板梁组合
（1）在地面预设的组合平台上将板梁Z1′、Z2′和其两端的细梁组装为Z1′-Z2′顶板梁；同时将板梁Z3′及其与梁板Z2′板之间的所有细梁进行组装为Z2′-Z3′顶板梁，其中板梁Z2′、Z3′间的细梁与板梁Z2′采用预连接，以便吊装前分割开为两个整体，同时控制好拼装尺寸，符合设计要求。
（2）板梁组合时，采用80T、25T汽车吊。
（3） 由于是采用一台吊车（450T）进行吊装作业的，大板梁在地面上进行组装时，需要留出吊车摆动的空间。
（4）板梁、细梁上的吊挂件、连接板也一并在地面安装好，同时将连接板的下段反拉向上，采用大号铁丝绑扎固定，以便下道工序的施工。
（5）大板梁四周设置一米高生命线，便于安装汽包时施工人员进行行走安全，为便于施工人员从钢架上爬到大板梁上，需要在钢梁上固定爬梯，爬梯焊在钢梁上；
5、大板梁吊装
（1）根据余热锅炉钢架安装图纸分别计算出Z1′-Z2′顶板梁、Z2′-Z3′顶板梁的重心位置，分别在Z1′-Z2′顶板梁、Z2′-Z3′顶板梁重心对称的四角设置吊点，同时考虑设置吊绳的防滑移措施。
（2）顶板梁吊装分两天进行，第一天先吊装Z1与Z2间的Z1′-Z2′顶板梁，第二天再吊装Z2与Z3间的Z2′-Z3′顶板梁，在吊装大板梁前需要检查大板梁的拼装尺寸是否合乎要求。
（3）在Z1′-Z2′顶板梁下方四个柱头的点位上各焊四个限位块，同时控制好限位块与钢柱柱顶尺寸，以便使大板梁直接落到钢柱顶上的安装点上，在每根钢柱上都安装有操作平台，且在操作平台上方都有一个吊耳，用于挂安全带使用，吊装大板前，安排四个铆工，待大板梁吊上去后，方可上到平台上，大板梁吊装找位置通过地面上的施工人员拉住牵引绳进行，待大板梁落到钢柱上方可由上面的施工人员进行安装找正；
（4）Z1′-Z2′顶板梁固定后，把大板梁焊在柱顶上，焊牢后方可松钩，吊装采用钢丝绳绑在大板梁钢梁上，一个吊车吊4个点，摘钩需要从钢柱爬到大板梁上进行作业，在大板梁上预行焊上吊耳，便于施工人员挂安全带使用；
（5）在Z2′-Z3′顶板梁的Z3′板梁下方两个柱头的点位上各焊四个限位块，同时控制好限位块与钢柱柱顶尺寸，以便使大板梁直接落到钢柱顶上的安装点上，Z2′-Z3′顶板梁在吊装完，注意大板梁需要Z1′-Z2′顶板梁的相拼接。
6、结束语
板梁在地面组合比较好控制组合尺寸、质量，有利于板梁的调平、找正；施工人员的工作效率比较高；投入的人力相对较少；减少了大量的高空组对作业，极大地降低了高空作业风险，产生了较大的安全绩效；大型机具只用两天时间，节约较大的台班费；节约大量组合和吊装工期；为企业产生了极大的经济、安全、工期效益，使企业在严峻的市场竞争中处于不败之地。
参考文献：
[1].中国电力企业联合会.《DL5190.2-2012电力建设施工技术规范》
[2].中国电力企业联合会.《DL/T5210.2-2009电力建设施工质量验收及评价规程第2部分：锅炉机组》
[3].中国电力企业联合会.《DL5009_1-2014_电力建设安全工作规程第1部分：火力发电》
[4].中国电力企业联合会.DL/T5047-95《电力建设施工及验收技术规范（锅炉机组篇）》
[5].中国电力企业联合会.《工程建设标准强制性条文电力工程部分》
[6].江联重工股份有限公司SLC600-52.8-4.0/400型垃圾余热锅炉设计说明书。
[7].江联重工股份有限公司电站锅炉安装说明书。
[8].江联重工股份有限公司LC600-52.8-4.0/400型垃圾余热锅炉钢架安装图纸。
