花篮式悬挑脚手架在附着式升降脚手架首次拼装中的应用

发表时间:2021/6/24   来源:《建筑实践》2021年2月6期(下)   作者:臧原凡
[导读] 本文以郑州誉城二号院项目为例,分析了传统悬挑脚手架作
        臧原凡
        中国建筑第二工程局有限公司,北京 100000
        摘要:本文以郑州誉城二号院项目为例,分析了传统悬挑脚手架作为附着式全钢爬架首次拼装临时支撑的优点和缺点,在充分结合施工现场实际情况的条件下,针对其不足之处加以创新改进,提出通过提前预埋套管用高强螺栓将型钢悬挑梁固定在建筑结构上,并采用可调式圆钢斜拉杆拉结,保证悬挑梁受力均匀,增强其稳定性。
        关键词:花篮式悬挑脚手架;脚手架;型钢悬挑梁
1 工程概况
        郑州誉城二号院项目位于郑州市惠济区新城路南、胖庄路西,工程主要为住宅、商业、幼儿园及配套用房,建筑面积:194730.16 m2。其中高层住宅1#北侧和4#楼西侧为深基坑,原落地式脚手架落于深基坑内,目前1#4#楼附近车库已封顶,车库肥槽具备回填条件,为加快回填土进度,将两栋楼的一部分落地式脚手架替换为花篮式悬挑脚手架,作为附着式升降脚手架搭设平台的临时支撑。
2 方案比选思路
2.1建筑物渗漏问题
        传统悬挑脚手架型钢悬挑梁的安装需在剪力墙上开洞并在悬挑层提前预埋U型锚环,其破坏了建筑物的结构整体性,大大增加了楼板及外墙后期的渗漏风险。
        相比之下花篮式悬挑脚手架通过预留穿墙、梁镀锌套管,采用高强螺栓与建筑物连接,避免在楼板内预埋钢筋锚环和外墙开洞,后期采用微膨防水砂浆对预留洞进行封堵,减少渗漏风险的同时也提高了建筑物的耐久性。
2.2型钢材质及用量问题
        与花篮悬挑相比,传统悬挑多出了向墙内伸入的1.25倍锚固长度。遇到建筑物自身外凸悬挑时,更是加大了型钢梁的悬挑长度,不仅增加钢材用量,同时过长的悬挑长度不可避免的影响了型钢的挠度及强度,对型钢截面和材质的要求变得更高,增大了工程经济成本。
2.3拉结卸荷问题
        相比于传统悬挑架采用钢丝绳拉结,花篮悬挑采用的可调式圆钢斜拉杆。钢丝绳作为一种柔性材料,在结构计算时难以确定其极限承载力状况,一旦钢丝绳失效,则全部荷载由悬挑梁承担,故《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130 -2011)中规定钢丝绳不参与架体稳定性计算。可调式圆钢斜拉杆比之钢丝绳有明确的受力极限,并且承担拉力的同时也可以受压,当集群式建筑中发生风旋产生升力时,拉杆受压可有效抵抗风旋升力,保证架体的稳定性[1]。
2.4施工安全以及工程量问题
        在传统悬挑拆除过程中,需要对外墙开洞进行封堵,并且需要对预埋的钢筋锚环进行处理,由此增加的动火作业不仅增加了工程量同时也提升了发生火灾的安全隐患。而在花篮悬挑拆除过程中,仅需要采用微膨防水砂浆对预留洞进行封堵,大大减少了工程量[2]。
        综上所述,本项目采用花篮式悬挑脚手架替代部分落地式脚手架作为全钢爬架首次拼装的临时支撑。
3 方案设计
3.1悬挑主梁的选择
        本工程水平悬挑钢梁的长度为1250、1550、1700、1750、1800、1850、2050、2350。其中悬挑钢梁长度≤1750mm的上部采用1根斜拉杆,悬挑钢梁长度≥1800mm的采用两根斜拉杆。
        (1)当双排架搭设且型钢梁长度≤1750mm时,设置一根上拉杆。如图所示。
        (2)当双排架搭设且型钢梁长度1800≦<L≦2400mm时,设置双拉杆。如图所示。

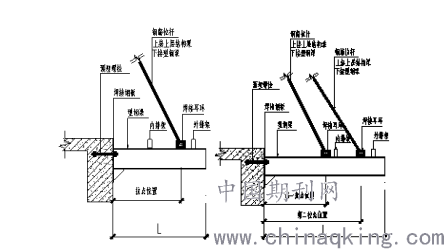

         梁侧预埋承力架示意图(设置单拉杆)   梁侧预埋承力架示意图(设置双拉杆)
3.2刚性拉杆的选择
        可调式斜拉杆采用20mm的圆钢制作,分为正丝拉杆和反丝拉杆,当使用双拉杆时,内拉杆正丝部分使用1690mm长拉杆,外拉杆正丝部分使用2040mm长拉杆,单拉杆的正丝拉杆长度1690mm,反丝拉杆长度均为1200mm,正丝丝头长300mm,反丝丝头长300mm。均用长度为500mm,厚度4mm的正反丝套筒进行连接和调整拉杆长度。钢拉杆上端的吊挂支座的锚固应采用8.8级M20高强螺栓与建筑物连接。
3.3架体设计

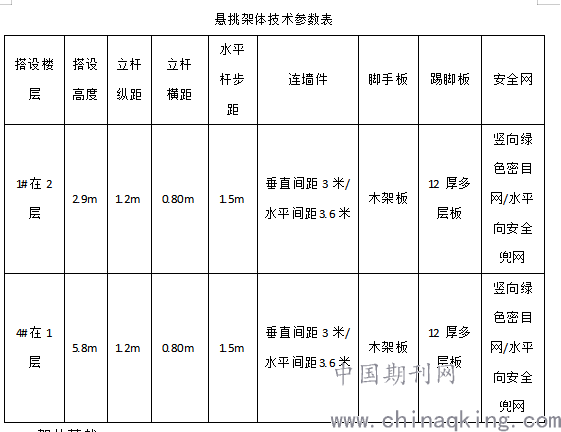

        本工程新型悬挑工字钢采用A48×2.7mm钢管搭设双排脚手架,脚手架的步距1.5m,纵距为1.2m,内立杆距建筑物主体结构外墙面0.3m,立杆横距为0.8m。在外侧立杆两根水平杆中间位置增加1道腰杆。连墙杆按两步三跨设置,即垂直间距2.9m,水平间距3.60m,连墙件采用钢管与建筑物可靠连接。架体的小横杆在上,大横杆在下,铺设200×50mm的木架板,木架板之间要铺设平整,与大横杆用12#铁丝固定牢固。为了确保施工期间的安全,脚手架外围全部采用密目安全网封闭。

3.4架体荷载
        相比较于传统外架,本工程花篮式悬挑脚手架作为爬架首层拼装临时支撑架,故在计算时需将爬架荷载考虑在内,首层爬架在花篮脚手架上拼装的荷载为5.2kN/m2,该架体仅涉及主体结构施工,脚手架荷载按照2层同时施工,取2.5KN/㎡,所以花篮式悬挑梁上总荷载为7.7KN/㎡,计算时提高安全系数按照8KN/㎡计算,经计算满足要求。
3.4架体构造详图
单拉杆和双拉杆的布置剖面图。

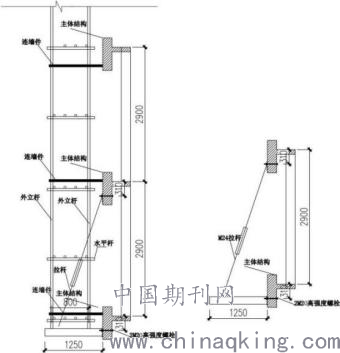

        1250mm上拉式梁侧悬挑承力架剖面构造图
注:内外立杆间距800mm;内立杆与外墙间距300mm。

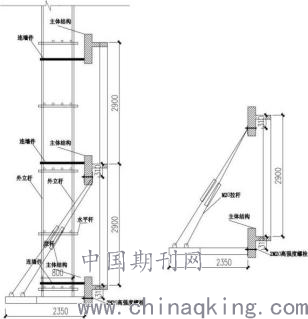

        2350mm上拉式梁侧悬挑承力架剖面构造图
注:内外立杆间距800mm;内立杆与外墙间距300mm。
3.5施工工艺
        本工程悬挑式脚手架搭设顺序:预埋连接套管→安装悬挑主梁→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →剪刀撑→上斜拉杆→连墙件→铺脚手板→扎防护栏杆→挂密目网
4结束语
        花篮式悬挑架改变了传统型钢梁在楼面锚固的施工方法,改用型钢挑梁由螺栓固定在建筑物上,悬挑钢梁长度比传统悬挑钢梁缩短一半以上,降低了成本,而且悬挑钢梁不必伸入建筑物内,只需预留高强度螺栓穿墙、梁套管,套管不存在留置半墙情况,对后续作业楼层面地坪施工不影响,无需等悬挑钢梁拆除后再进行地坪施工,降低了洞口渗水的质量通病又缩短了工期,本工程为全现浇外墙工字钢不存在固定在悬臂构件上,提高了工字钢使用的灵活性。
5参考文献
[1]李勇.花篮拉杆工具式型钢悬挑脚手架施工技术[J].工程技术研究,2020,5(15):127-129+150.
[2]王家琪.新型斜拉式悬挑脚手架在高层建筑的应用[J].中国建筑金属结构,2020(09):94-95.
