袁士悦
铜陵有色金属集团铜冠建筑安装股份有限公司 安徽省、铜陵市 244000
摘要：现代工业发展中，酸罐是酸碱化工原料储存的重要方式，而在酸罐的建设施工中，酸罐基础大体积砼施工质量会直接影响其使用安全，对于工业发展有着重要意义。本文根据实际工程，对酸罐基础大体积砼施工的相关问题进行全面分析，以保证其施工质量，为我国工业产业发展提供保障。
关键词：酸罐；基础大体积砼；施工方案
酸罐是当前工业冶炼生产中进行酸碱原料储存的主要方式，随着我国工业生产中铜陵有色铜冶炼工艺技术的升级发展，对于酸罐的储量要求逐渐提升，以满足铜冶炼技术升级的实际需求。而酸罐的基础大体积砼施工作为决定其使用效果的关键因素，对于工业生产安全有着重要影响，因此需要注重对酸罐基础大体积砼施工方案的研究，全面提升其施工质量，保障酸罐的使用安全。
一、工程概况
该工程是对铜冶炼技术升级时配套的酸罐基础建设，酸罐基础直径22.6m，高度2.2m，共10个，底层和顶层配筋为HRB400级Φ20@150（双向），中间层钢筋为HRB400级Φ16@200（双向），上下层钢筋网片之间采用HRB400级Φ16@1000马凳钢筋做支撑，高度按照图纸要求下料。承台上部分标高-0.100m~+0.600m，23根宽为400mm条形梁、2根宽为1100mm弧形梁。
基础垫层采用100mm厚沥青混凝土，基础混凝土强度等级为C35。基础防腐做法为PSQ一底二步二面隔离层（干膜厚度大于1.2mm）。 基础混凝土浇筑完毕，养护期满后采用素土回填，回填土采取分层回填，每层厚度为300mm并碾压夯实，压实系数λc≥0.94。
二、酸罐基础大体积砼施工方案设计
酸罐基础大体积砼施工方案设计中，其设计工作的核心内容就是混凝土的施工，是决定酸罐大体积砼施工质量关键因素[1]。在该项目混凝土实际施工过程中，其施工方案设计的主要内容包含了以下方面：
本工程均采用泵送商品砼浇筑，为了增加混凝土的流动性，降低大体积混凝土的水化热以及避免在施工中出冷缝，在混凝土中掺入水泥用量0.8%～1.3%M-3高效混凝土泵送剂和15%～20%粉煤灰（外加剂的具体掺量最终以试验确定的为准），替代部分水泥使单位体积混凝土的水泥尽量减少，水泥选用低水化热的矿渣硅酸盐水泥（抗硫酸盐）。采用插入式振动器振捣混凝土，靠近模板边缘避免过分振捣，同时振捣混凝土时绝对禁止振动器碰撞预埋螺栓和预埋盒（包括用于加固预埋螺栓和预埋盒的骨架）。
在钢管脚手架上铺脚手板做施工便道用，在混凝土浇筑过程中，施工人员不得在钢筋网上行走，混凝土浇筑从圆心开始向四周环形分层浇筑（见下图），每层厚度为50cm。
.png)
振动棒操作安排有操作经验的人员担任，熟练振动棒的操作方法。做到“快插慢拔”每个插入点的振捣时间根据现场确定（表面出现少量砂浆，无气泡溢出为止），一般20-30秒左右，插入点之间距离控制在50cm左右，不得漏振，振捣时不得用振动棒赶浆，不得振动钢筋。振动棒插入下层混凝土50-100mm为宜，消除两层之间接缝，在振捣上层混凝土时要在下层混凝土初凝之前进行。
混凝土的养护：混凝土浇筑后12小时内上表面用麻袋覆盖保温并浇水养护，侧模板必须在混凝土浇筑五天后（混凝土内外温差小于250C后）方可拆除，混凝土浇水养护不少于14天。
三、酸罐基础大体积砼施工方案要点
该酸罐基础大体积砼施工中，为了充分提升其工程施工质量，保障酸罐的使用安全，就必须对其施工方案加以把握[2]。
第一，混凝土测温控制要点。
根据大体积混凝土施工中的实践经验及有关资料，混凝土浇筑后内外温差△t≦25Co，大体积混凝土的裂缝能得到有效的控制，因此在混凝土浇筑完成后一段时间内对混凝土内外进行测温，温差较大时，在混凝土表面增加保温覆盖，降低温差。

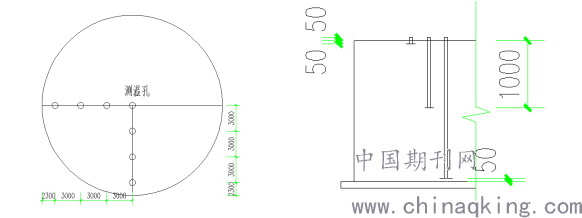

测孔布置：每个测温孔埋设3根?50无缝钢管（最下处距混凝土底面50mm，最上处距混凝土顶面50mm，中间位于基础中部），下端用镀锌铁皮焊死，管口高出混凝土面50mm，如下图所示：
.png)
测温方法：将温度计伸入管底位置，管口用软橡皮塞堵严，以保证内部测温准确，三分钟后迅速提起温度计读数，并按测温孔依次测量并记录数据。混凝土初凝后开始测温，第一至第七天每四小时测温一次，第八至第十四天每八小时测温一次[3]。值班人员分三班测温，根据测量结果绘制温度变化曲线，混凝土内温度连续24小时呈下降趋势且平稳时，可停止测温。
第二，混凝土导热控制要点。

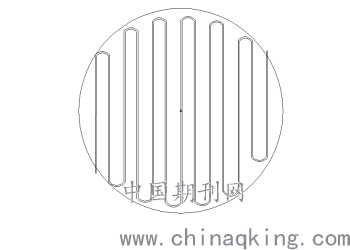

为防止大体积砼内外温差过大，在设备基础内预埋冷却水管(PVC管Φ32)，在温度筋层设置，水平间距为1.5m，冷却水管距混凝土边缘1.5m~2m。冷却水管使用前进行试水，防止管道漏水、堵塞，并保证足够的通水流量，控制冷却水的进水温度，当内外温差过大时用冷却循环水来降低砼内部温度，防止有害裂缝的产生，如下图所示:
.png)
当混凝土最高温度与表层温度之差不大于15℃时可暂停水冷却作业；当混凝土最高温度与表层温度之差大于25℃时需重新启动水冷却系统。水冷却降温结束后，应及时用水泥砂浆对冷却水管进行压浆封堵。
结束语：
综上所述，酸罐基础大体积砼施工方案对于酸罐的使用安全有着重要影响，在其实际施工中，需要注重对其混凝土施工的把握，并对控制混凝土内外温差，控制有害裂缝等施工要点加以汇总，全面保证其施工质量，为我国工业生产中铜冶炼技术升级奠定基础，推动我国工业产业发展。
参考文献：
[1]朱海山, 李俊, 黄洲. LNG储罐大体积砼承台施工技术控制研究[J]. 石化技术, 2020, v.27(05):49+119.
[2]世雄 魏. 工业建筑中大体积砼施工过程的控制策略分析[J]. 建筑工程与管理, 2020, 2(11):69-69.
[3]李胜旺. 大体积混凝土施工技术研究[J]. 施工技术, 2020, v.49(S1):372-376.
