陈国法1 韦阳2 吴国跃2 虞功平3
1 三方建设集团有限公司 2 中天建设集团有限公司 3 浙江广厦建设职业技术大学
浙江杭州 310000
摘要：本文以单、双曲面清水砼施工为例，从施工工艺、材料的选择到实施作详细介绍，并通过对施工工艺的创新，严格控制表面色差、平整度，确保工程质量，并形成企业级工法。
关键词：单、双曲面；清水砼；施工工艺；选材、浇捣。
一、工程概况
某市青瓷博物馆工程为浙江省重点工程，总建筑面积12300㎡，结构复杂、造型特殊、施工难度大。外墙设计为单、双曲面、平立面清水饰面混凝土；其清水饰面砼总面积9850㎡，是国内首例大面积采用单、双曲面建筑清水暖色调饰面砼工程。
二、现状调查?
小组成立后，我们赴北京联想研发基地、首都新机场新塔台、辽河美术馆工程进行调研，根据调研情况，初步决定在工程东侧约540㎡的单、双曲面清水砼样板试验墙施工。通过对样板试验墙施工中成型清水砼的质量检查，就存在的问题进行了统计分析，详见下表：

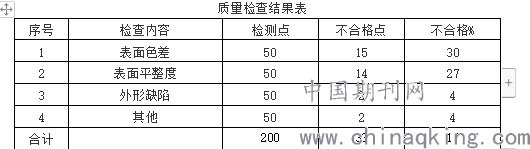

质量检查结果表
.png)
由排列图可以看出，表面色差和表面平整度不合格的累计频率占88%，是影响清水砼质量的主要原因。
三、分析原因
我们对排列图中的主要问题、要因确认
原因1：对清水砼认识不够。对各相关人员进行调查，其中只有2人施工过清水砼，占成员总数的18%。结论：是主要原因。
原因2：支撑架体变形。项目部技术人员素质较高，架子工经验丰富，通过合理设计优化支撑架体，可以解决此问题。结论：非主要原因
原因3：模板加固不合理。单、双曲面、平立面样板墙钢管、山型夹加固进行砼浇捣后对单、双曲面、平立面剪力墙进行检查。结论：模板的加固和支撑体系不能满足要求，使模板的整体刚度和稳定性不足，在砼振捣时出现移位、变形、漏浆等现象。是主要原因。
原因4：模板选择不合理。我们通过对全钢大模板、国产胶合板、进口WISA模板进行效果对比，发现模板本身的质量直接影响清水砼的平整度、光洁度、色差，必须选择质量符合要求的模板。结论：是主要原因。
原因5：养护材料选择不当。常规的草垫覆盖会造成砼永久性污染，本工程采用厚塑料薄膜，可以避免污染。结论：非主要原因。
原因6：原材料批号不同。清水砼原材料不一致，尤其是水泥批号不一致，会造成深层色斑，很难消除，是造成色斑的主要原因。结论：是主要原因。
四、制定对策

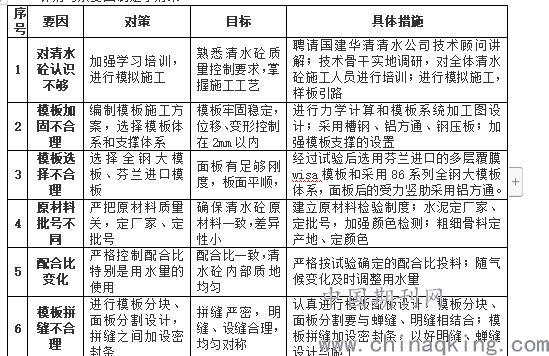

针对每条要因制定了对策。
.png)
五、实施对策
实施一：对清水砼认识不够
1、聘请国建华清清水公司技术顾问讲解。项目部请技术顾问在工地会议室授课。小组全体成员和操作骨干参加了学习，提高了对清水砼的认识。
2、专题调研，培训考核。项目部派员赴北京联想研发基地、首都新机场新塔台、辽河美术馆工程等工程考察学习。
3、模拟施工，样板引路。通过考察和培训，我们制定了初步方案进行样板墙模拟施工，针对存在的问题进一步修改完善操作规程和施工工艺。
4、编制作业指导书。组织对模板工程、拼缝设计、砼浇筑养护等分项工程编制了施工方案。
实施二：模板加固不合理
1、结合建筑形式、施工难点和清水混凝土表现力的设计要求，本工程清水混凝土采用86系列全钢大模板体系施工最为适宜，其造价相对低廉，整体性强、刚度大、拼缝少且周转率高，墙体表面清水效果可以满足设计要求。
2、支撑架体本身牢固可靠对于模板的稳定非常重要，对支模架的受力情况详细计算，加密竖向龙骨间距，并采取了更加严密的构造措施，保证了支撑的强度、刚度和整体稳定性。
实施三：模板选择不合理
1、模板质量是达到清水砼要求的首要条件，必须保证模板厚度一致，板面平顺，有足够的刚度。我们比较了多种模板体系，并经过试验后选用芬兰进口的18mm厚多层覆膜wisa模板和采用86系列全钢大模板体系，面板后的受力竖肋采用铝方通。
2、施工中模板的维护也是重要一环。拆模时按程序进行，禁止用大锤敲击，防止损坏模板。拆模后模板及时进行清理，刷脱模剂，检查面板的几何尺寸和拼缝、龙骨及扣件的松动情况。
实施四：原材料批号不同
1、清水砼首批进场材料复试合格后，立即进行封样，以后进场的每批来料均与封样进行对比，发现有明显色差的不得使用。
2、水泥选用硅酸盐水泥，要求定厂家、定强度等级、定批号，对颜色进行对比并且作混凝土试块做成色试验。
3、粗骨料选用强度高、5～25mm粒径、连续级配好、同颜色、不带杂物的碎石，要求定产地、定规格、定颜色；细骨料选用中粗砂，细度模数2.5以上。
实施五：配合比变化
通过试验，确定了清水砼的配合比，采用较低的塌落度和水灰比，以减少泌水的可能性。清水砼生产过程中，严格按试验确定的配合比投料，并严格控制水灰比。随时检验碎石、砂子的含水率，及时调整用水量。商品砼进场时，由质检员和试验员测试砼的塌落度，经检查合格后才准予浇筑。
实施六：模板拼缝不合理
1、模板施工前由技术科进行模板配板设计，结合明缝、蝉缝的设计确定模板分块、面板分割的尺寸。经过反复推敲，配板设计得到了建筑师的肯定，达到了设缝合理、整齐协调的效果。
2、模板拼接缝的处理是影响蝉缝质量的关键。为了保证蝉缝效果，模板拼缝处加设密封条，打玻璃胶，用木条压实，再贴胶带粘牢。
3、本工程每层设一道水平明缝与楼层施工缝吻合，明缝要求线条顺直、光滑。预埋明缝条必须有足够的硬度，而且便于与模板固定安装，我们选择了塑料条，在塑料条表面涂脱模剂，便于拆除。
六、效果检查
我们对清水砼进行检查，共检查了1550 点，合格1519 点，合格率达到98%。外墙采用清水砼，减轻了整个装饰荷载，自重减轻。
七、巩固措施
为了巩固取得的成果，我们编制了单、双曲面建筑清水混凝土施工工法。目前该工法已取得了企业工法，正准备申报省级工法。
参考文献：
徐有邻等15人，《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）；
中国建筑总公司，《混凝土工程施工工艺标准》ZJQ00-SG-002-2003；
吴松勤等13人，《建筑工程施工质量验收统一标准》GB50300-2001
