李雪芸
中国能源建设集团甘肃省电力设计院有限公司 730030
摘要
随着国家电网对工程电子图纸标准的要求不断提升，图纸转换效率低下问题尤为突显。相关文件明确要求工程电子图纸需要标准化格式入库存储和外发，加大了公司图纸转换工作量，出现了移交手续漫长、效率低、产出少等问题。如何提高图纸转换效率，提高工作效能，并且满足客户客观需求是当务之急。
关键词：工程电子图纸 图纸转换 提高效率
1前言
工程电子图纸转换效率低的问题严重影响了工作效能。提高工程图纸转换效率不仅满足了客户需求，达到了公司对工程电子图纸的标准要求，而且提高了工作效率，提高了员工工作满意度。
除此外，提高工程电子图纸转换效率能够节约时间和人力成本。不仅缩短了转换时间，而且摒除了中途使用人工转图的过程，大幅度缩短了图纸转换时间。提高工程图纸转换效率不仅为企业实现节能缩时，较少人员投入，并且让员工更高效工作。
2影响因素分析
2.1 当前工程电子图纸转换效率
目前工程图纸转换普遍有2种方式，一种是人工转图，转图速率为40张/小时，但是转换效率低下。另一种是软件转图，软件转图效率达到300张/小时，此方法被普遍应用。
软件图纸转换的工作流程是：先对文档进行调档，进行图纸整理，然后对其转换，最后将转换的图纸进行归档。进过计算，软件图纸转换大大提高了转换效率，但该方法“制图”环节耗时较多，有些图纸识别错误或者其他原因不能够转换成功，需要人工二次检查并人工转图。大幅度折扣了转换效率。
2.2 影响工程电子图纸转换效率因素分析
2.2.1达标率分析
经过测试，每100张图纸约有30张图一次制图失败，需要进行二次人工转图。
图纸转换效率低的数据进行达标率调查与分析

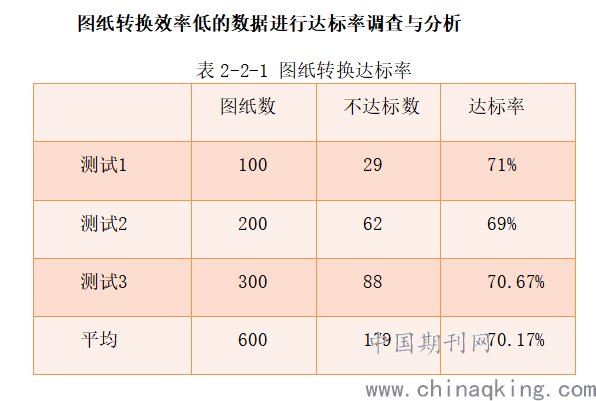

表2-2-1 图纸转换达标率
.png)
结论：100张图纸一次绘制达标率约70%，即不达标率约30%。
2.2.2一次性达标分析

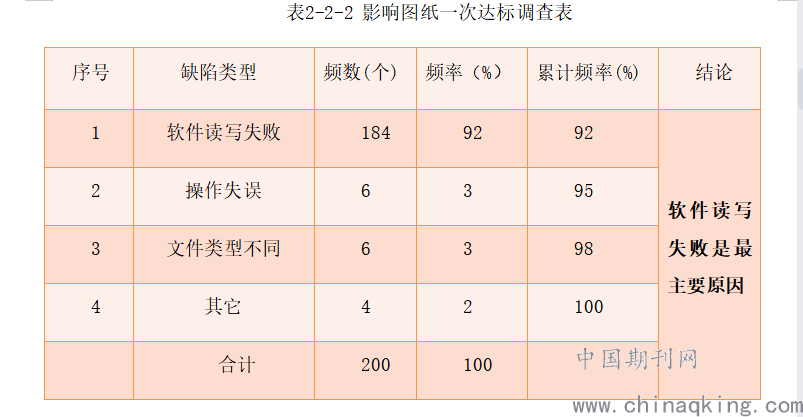

图纸不能一次性达标，经过分析发现影响因素有软件读写失败、操作失误、文件类型不同活其他原因。经过分析，最主要的原因就是软件读写失败。
.png)
2.3 主要原因分析
通过上述的分析发现，最主要影响图纸转换效率的是“软件读写失败”。因此，从人、原图、软件等三个方面具体分析软件读写失败的成因。

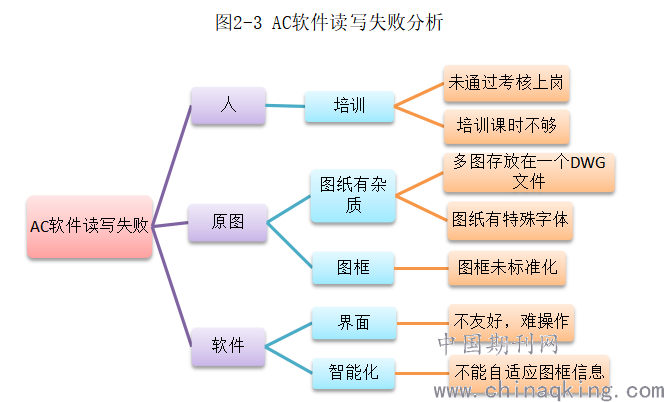

图2-3 AC软件读写失败分析
.png)
进过分析，发现了7个造成软件读写失败的末端原因。员工是否通过考核上岗，培训课时多少都会影响到对软件使用效率。而在转换图纸的过程中，存在“多图存放在一个DWG文件”、“图纸有特殊字体”、“图框未标准化”、“界面简单，可选择项少”等问题，这些问题都是造成图纸转换效率低的原因。然而，经过实验算法，采用脚本程序，对比活动前后软件一次绘图达标率的变化程度发现，“不能自适应图框信息”是根本上影响软件图纸转换效率的原因。
3.对策制定与实施
3.1对策制定
确定影响图纸转换的根本原因后，对其进行对策分析。我们发现，不能自适应图框信息的对策主要有三个方面原因：
一、人工方式绘制图纸。此方式对原图纸要求低，虽然精度高，安全性强，但速度慢，消耗大量资源。
二、基于CAD进行插件二次开发。此方式要求原图标准化，开发难度适中、精度高，速度快的特点。
三、开发独立的程序。此方式要求原图标准化，转换速度快，但是开发难度大,精度较低等缺点。
针对以上三种对策，根据实际考虑，第二种对策比较容易实现，因此制定了以下对策表：

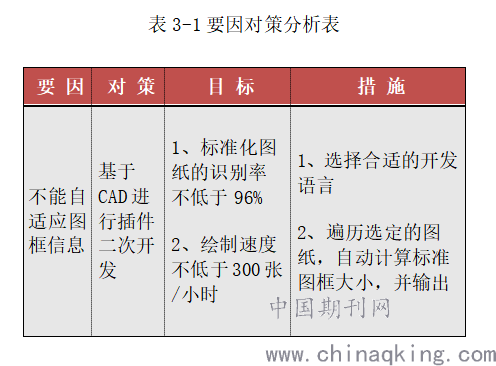

表3-1要因对策分析表
.png)
2、绘制速度不低于300张/小时 1、选择合适的开发语言
2、遍历选定的图纸，自动计算标准图框大小，并输出
3.2对策实施
3.2.1选择合适的开发语言
LISP语言编写程序便捷、灵活，数据类型丰富。Auto LISP是为二次开发Auto CAD而专门设计的编程语言。Auto LISP 针对Auto CAD增加了许多功能。它既有LISP语言人工智能的特点，又具有Auto CAD强大的图形编辑功能的特点。利用Auto LISP语言可以进行各种工程分析计算、自动绘制复杂的图形，还可以定义新的Auto CAD命令、驱动对话框、控制菜单。为Auto CAD扩充具有一定智能化、参数化的功能。
3.2.2遍历选定的图纸，自动计算标准图框大小，并输出
1) 循环读取图纸文件
首先生成SCR脚本文件，将选定的待转换图纸名写入该脚本文件；
其次加载SCR脚本文件，循环执行以下三个步骤：
打开图纸——执行PPLOT函数——关闭图纸；
2) 根据图框边界坐标信息，判断图纸大小（函数pplot主要代码示例）
3) 转换格式输出
4) 循环结束，CLOSE命令关闭文件
3.3.3本对策实施后效果检查

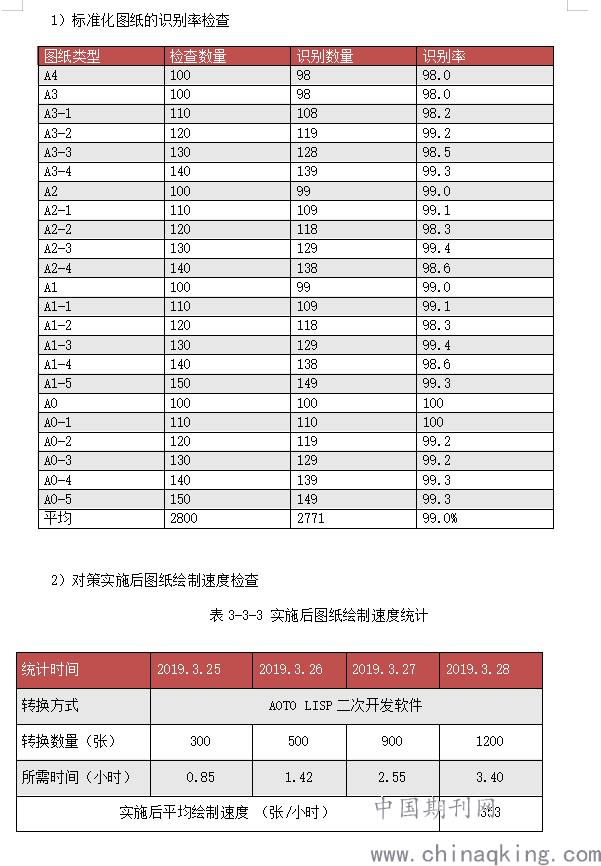

1）标准化图纸的识别率检查
.png)
结论：经过二次软件开发，系统能够自动识别CAD图框信息，识别率达到99%；图纸转换速度也大幅度提高，达到平均353张/小时。
4小结
通过二次软件开发的应用，工程图纸转换效率实现大幅度提升。确保图纸标准化需求，同时提高了客户体验度，提高了员工的工作满意度。是公司对自己严格要求的结果，也保障了客户利益。随后，公司编写了软件使用手册，将该成果推广应用到公司相关部门使用；同时作为标准列入QHSE体系作业文件《勘测设计工程电子文件管理规定》取得了较好的应用效果。
参考文献
[1] 李桥梁,朱剑英.AutoCAD二次开发手段简介[J].计算机辅助设计与制造. 1998(06)
[2] 谢中梅,陈友福,刘素楠.基于AutoLISP和Visual Basic的工程图纸信息提取与处理[J].制造业自动化. 2011(07)
[3] 晏韵,许超.基于DWGDirect访问AutoCAD DWG图形文件[J].工程图学学报. 2010(06)
