电网调度运行网络发令系统设计与应用

发表时间:2021/6/24   来源:《中国电业》2021年2月第5期   作者:王慧慧
[导读] 随着我国电网的规模日趋庞大,电网运行方式调整、检修次数越来越频繁,
        王慧慧
        国网湖北省电力有限公司十堰供电公司      442000
        摘要:随着我国电网的规模日趋庞大,电网运行方式调整、检修次数越来越频繁,调度员面临的问题越来越多,导致工作量急剧增加。如果仅仅依靠传统的电话发令模式显然无法满足大电网调度指挥要求,如:多线式、多信息共享、多单位协同、多任务并行等。另外,电话发令模式很有可能给电网调度带来安全隐患,例如:语音歧义、监护盲点、通话环境嘈杂等均有可能导致指令下发错误。因此,研究一种新的电网指令发送系统就显得尤为关键。
        关键词:电网调度;网络法令;设计
        1 引言
        如上所述,智能电网的快速发展对调控和运行等方面均提出了更高的要求,新型网络发令技术变得越来越普及。网络发令技术可实现操作指令的清晰传输,内容明确。每条指令都是经过审批后才能执行。在某种意义上,可以避免电话发令存在的记录错误、谐音错误等问题;还可以缩短指令收发时间,确保整个过程信息的自动填写和记录,提高调度系统的信息化水平。整体来说,网络发令技术可提高不同调度对象之间的协作水平,保证操作效率,从总体上提高电网调度水平。本文在现有研究的基础上,设计了一种电网操作网络发令系统,从优势、设计思路和功能等几个方面进行论述。
        2 网络发令系统优势
        (1)采用网络发令系统,可实现调度操作的全程监控和管理。即可以激发调度员在调度、指挥、操作等方面的潜能又可以提高调度平台的精益化管理水平。同时,网络发令系统还可确保操作安全性,提高调度平台的网络化、信息化。
        (2)电力调度平台只有具备资质的人员才能够使用,通过权限管理来确保网络信息安全和信息传递安全。
        (3)网络发令系统具备如下几个优点,例如:在同一时刻,调度员可向多个单位同时下发多条操作指令,大大提高了指令传达效率;调度指令可视化、文字化,内容一目了然,确保沟通无障碍;调度过程信息全纪录,既可以确保指令传输无误又可以降低维护工作量;缩短指令收发时间,减少操作时间,提高操作效率,确保设备可用率。
        (4)网络发令操作票需要多名人员层层审核,如:监护人员、值班班长等,一方面可提高相关人员的协调工作能力、监护能力、执行能力,也可以在制度和技术两个方面确保操作过程的正确性。
        (5)网络发令系统能够杜绝指令误接现象的发生。
        3 设计思路
        网络发令系统的搭建不仅要实现调度指令的网络传输而且要促进整个管理系统的智能化和安全性,可从如下几个方面考虑。
        3.1 易用性和安全性相统一
        网络发令系统可选用浏览器+服务器结构,调度中心和各运行单位均可通过浏览器登录自己的操作界面。整个系统人机界面非常友好,使用起来比较方便。系统运行网络如图1所示。

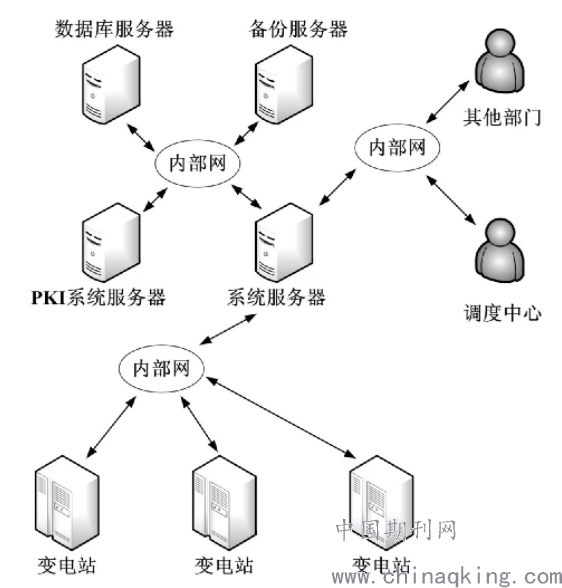

        图1 系统运行网络结构

        在某种程度上,网络发令系统可视为一种创新管理系统。该系统对安全性的要求非常高,对于安全设计可考虑从系统认证、数据加密、服务器安全等几个方面来实施。
        系统认证是安全系统第一道大门,其作用至关重要。文中所述网络发令系统采用PKI技术作为认证主要手段。系统认证可分为登录认证、操作认证、签名认证等几个部分。
        对于登录认证,根据信息中心提供的PKI客户端认定程序将登录用户和认证用户关联起来。在登录系统过程中,系统会自动检测客户端是否插有认证设备;如果认证设备存在,则检查用户名和密码是否有效,同时判断当前用户是不是合法用户。对于操作认证,可采用PKI认证和口令认证相结合的形式,其中PKI认证为主体,口令认证为辅助。通过设定PKI认证时间间隔,超出设定时间仍不对系统进行操作的话系统会自动锁定,这样就可在一定程度上避免其他人员进入系统。对于签名认证,可考虑使用数字签名。
        数据加密是安全系统的第二道大门,可实现数据保密,避免数据被窃取或者更改。可考虑采用以下方式实现数据加密:网络传输加密,即采用安全套接层协议实现加密功能。在服务器中利用SSL软件生成相关证书和公钥;数据内容加密,即采用对称加密方法实现加密功能,由最高级管理员设置加密私钥,密钥长度要足够长,且内容多样,最好定期更换;数据存储加密,同样采用对称加密技术,在确保系统响应速度和服务器负荷不增加的前提下,只对关键数据加密,例如:操作票内容、回复指令内容等。
        3.2 服务器运转正常
        服务器运转正常是整个系统正常工作的关键。文中选用的安全方案可以描述为:操作系统选用Linux;防火墙软件选用iptables;仅开放部分端口,如:经常使用到的IP可连接端口;限制同一IP的连接次数,例如:1秒内最多连接10次,进而防止恶意攻击;杀毒软件选用支持Linux系统的“小雨伞”;在运行过程中,系统需要对关键文件的MD5数值进行计算和对比,确保文件的完整性以及原始性;另外,还需对客户端的个别DLL、OCX文件进行检查。
        3.3 数据库文件备份
        系统所选数据库应具备实时备份功能;参考计划任务数量,定期完成备份工作;另外,还需要在调度中心的Oracle服务器上进行定期备份。
        3.4 系统应急
        通常情况下,还需要设置备用服务器,以解决主服务器崩溃的情况发生。
        4 系统功能
        在调度平台的基础上,借助于计算机网络构建的高效性、网络发令系统的安全性,可实现整个调度操作的网络化下发、签收、回执、监控等,从而改变传统电话指令沟通的局面。网络发令系统需要同时具备以下功能,同时各功能模块之间应形成一定的工作流程,如图2所示。

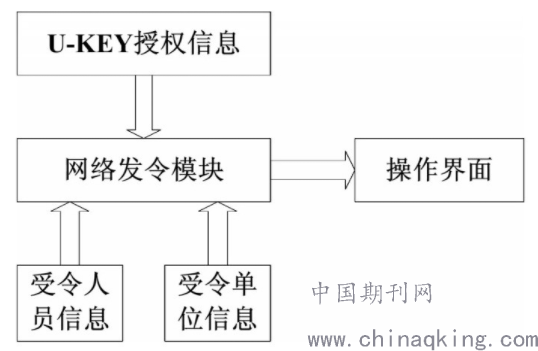

        图2 功能模块工作流程图

        功能一:调度操作票不仅要具有调度端通告功能还要具有厂站端签收功能,即:调度端能够实时显示厂站的实际签收状态。
        功能二:调度端可将一条或者多条调度指令按操作项目、接收单位不同,以分包的形式下发给不同厂站端。
        功能三:网络发令系统应具备调度监护功能,实现整个指令下发过程的全监控。
        功能四:网络发令系统应具备调度复诵和厂站复诵等功能,即实现厂站对指令的复述以及调度端对回令的复述。复述完成后,要自动填写“发令人”、“受令人”、“监护人”等信息。
        功能五:网络发令系统要具备回令功能,即厂站按调度指令完成相关项目后返回信息到调度端。
        功能六:网络发令系统要具备信息保存和查询等功能,即针对调度端和厂站之间的指令、监护和回令等信息可自动存储,并能够随时查询。
        5 结束语
        本文以电网操作网络发令为研究对象,设计了一种网络发令系统,针对传统电话发令模式所存在的问题,从网络发令优势、设计思路和主要功能等几个方面进行了论述。所述指令发送系统可以满足新时代电网调度的相关要求,提高电网运行效率和安全性。
        参考文献
        [1]陈菁伟.智能电网调度控制系统现状与技术展望[J].通信电源技术,2019,36(1):232-233.
        [2]杜刚,孟勇亮,彭晖,等.地区电网智能调度控制系统实践与展望[J].电力系统自动化,2015,39(1):200-205.
        [3]马强,刘勇,林琳.电力系统调度自动化智能报警探讨[J].科技风,2019(32):168.
        [4]辛耀中.智能电网调度控制技术国际标准体系研究[J].电网技术,2015,39(1):1-10.
        [5]房娟,张宏杰,施佳锋,等.基于调度云的智能电网海量运行数据深层次检测技术[J].自动化与仪器仪表,2018(12):162-165.
        [6]胡兆华.电网调度智能指挥平台的研究与实现研究[J].通信电源技术,2018,35(12):24-25.
        [7]陈滨.电网调度自动化二次系统安全防护探究[J].自动化应用,2017(12):131-132,135.
