换热站加热器并列运行分析

发表时间：2021/6/24 来源：《中国电业》2021年2月第5期作者：赵艳斌

[导读] 换热站加热器并列运行，疏水无法全部回收的分析。

        赵艳斌
        华能沁北发电有限责任公司 454662
        摘要：换热站加热器并列运行，疏水无法全部回收的分析。
        关键词：换热站、加热器、疏水、回收
        某电厂进行供热改造后，新增了一个换热站，换热站设置有四台并列运行的管壳式加热器，使用汽轮机抽汽加热热网循环水。实际运行中，经常出现加热器疏水无法完全回收的情况。
一、加热器运行方式简介

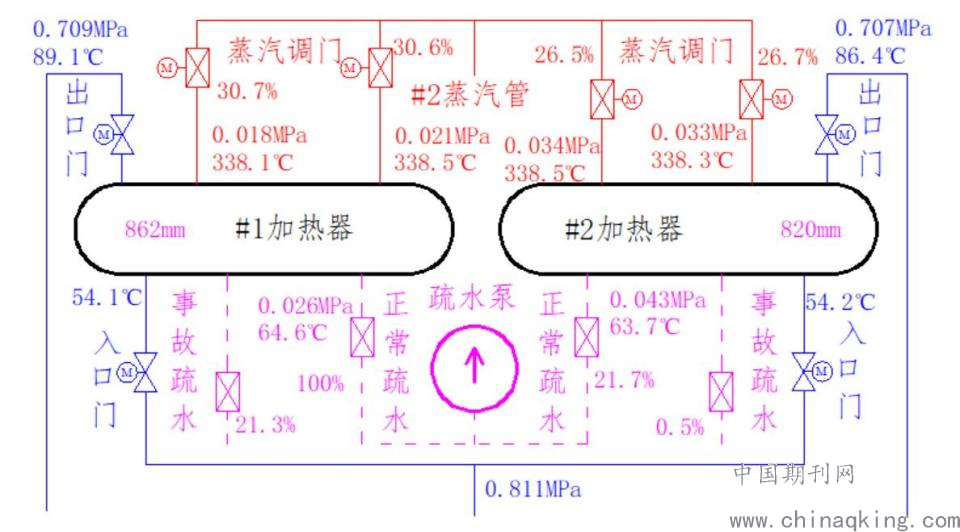

图 1加热器运行参数
换热器的运行方式为并列运行，以#1、#2加热器为例（图 1加热器运行参数），热网循环水走加热器管侧，加热蒸汽及疏水走加热器壳侧。#1加热器水位始终高于#2加热器，需开启事故疏水，排走部分疏水才能将两台加热器水位维持基本一致，损失了一部分工质。
二、原因分析
1.加热器疏水量分析

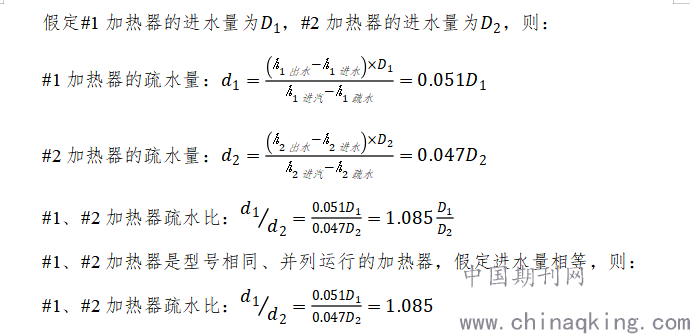

假定#1加热器的进水量为，#2加热器的进水量为，则：

可知：#1加热器疏水量是#2加热器的1.085倍，#2加热器换热效果不好，抽汽量及疏水量比#1加热器疏水量少。
2.加热器水位分析：

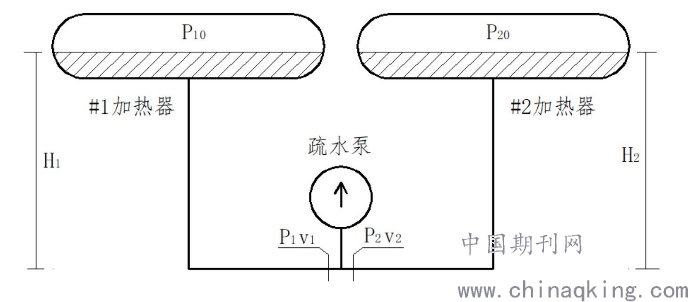

图 2 加热器疏水示意图
        如图2（加热器疏水示意图），#1、#2热网加热器正常疏水管在疏水泵入口连通，假定#1加热器内压力为，#2加热器内压力为，疏水泵入口附近，#1加热器的疏水压力为，疏水流速为，#2加热器的疏水压力为，疏水流速为。

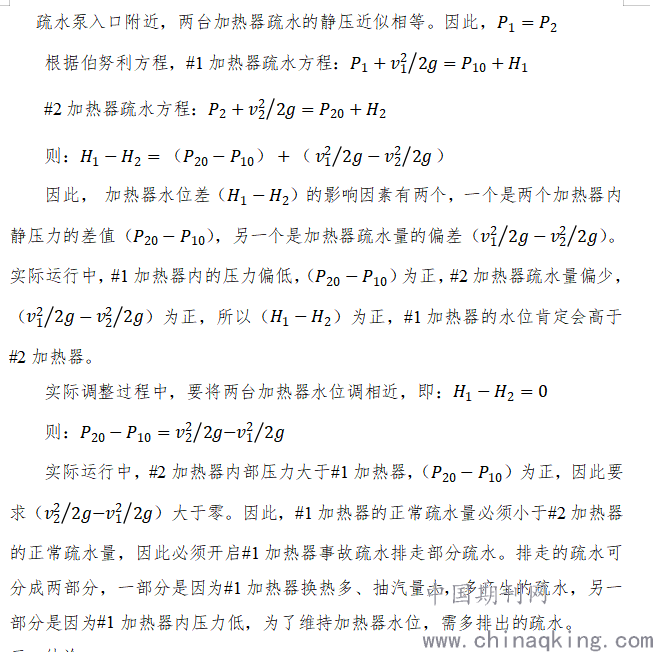

疏水泵入口附近，两台加热器疏水的静压近似相等。因此，
        根据伯努利方程，#1加热器疏水方程：
        #2加热器疏水方程：

三、结论
1.#2加热器换热效果不佳
        #2加热器出水温度低于#1加热器出水温度，且疏水量较小，说明#2加热器换热效果不佳，应设法提高换热效率。
2.降低#2加热器水位有助于回收部分疏水
        加热器疏水水位与加热器内部压力、加热器疏水量有关。实际上，并列运行的加热器内部压力、疏水量肯定存在一定的偏差，若要全部回收疏水，就必须降低#2加热器水位。
3.加热器分列运行
        加热器并列运行，疏水量出现偏差，在疏水并列运行时，就会导致部分疏水无法回收。实际运行中，该换热站可以采用加热器分列运行，疏水分开回收。
