王翔，陈晨
（国网合肥供电公司发策部，安徽 合肥 230088）
摘 要：收集农配网项目设计成果，基于空间位置开展设计成果维护与落图，将《配电网规划设计技术导则》中的相关标准转化系统算法，利用GIS技术开展台区负荷中心偏差、供电距离、曲折系数、三项平衡、户均容量、户均造价等关键指标计算与合理性验证，提出设计优化建议，智能辅助可研评审。
关键词：台区项目、指标计算、合理性评估、辅助可研评审
1 引 言
随着新农村建设的脚步日益加快，农村用电需求越来越大，农村配电网规模不断加大，对农配网供电安全和供电质量的要求也就越来越高。“十三五”以来，国家电网公司始终坚持技术进步和管理提升相结合，持续加强基层配电网规划队伍建设，提升规划设计工作水平和评审效率。但是，受制于人员水平、技术手段等制约，农配网规划设计和可研评审工作仍存在项目审查不严格、设计评审听汇报、看资料，现场不明，论证不清等问题，究其主要原因是缺乏对设计方案可行性、合理性校核的技术手段，不同方案间无法统筹，无法从源头规避方案不合理问题。本文的重点是介绍一套农配网项目设计方案合理性校验方法，辅助支撑评审人员开展农配网项目设计方案合理性验证，找出设计方案中的技术问题，提出改进措施，提高设计评审质量和效率。
2 建设方案
2.1业务原理
收集农配网项目设计成果，按照设计成果中的设备清单、位置信息、联络信息，基于空间位置开展设计成果维护与落图，按照《配电网规划设计技术导则》中的相关标准，设计各类指标计算方法，利用GIS技术开展台区负荷中心偏差、供电距离、曲折系数、三项平衡、户均容量、户均造价等关键指标计算与合理性验证，提出设计优化建议与解决方案，规范设计质量以及辅助可研评审。
.png)

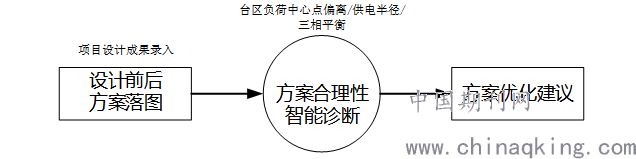

图 辅助设计方案合理性校验流程
2.2技术路线
1)设计方案资料准备
按照经研所现有评审要求，准备项目可研评审相关材料，包括项目可研报告、项目设计前/设计后图纸以及项目造价清单，以供评审专家在项目可研评审时核实平台中方案落图与可研报告、设计方案等材料的一致性，除此之外需要设计单位补充填写设计前/设计后设备清单，具体内容包含：配变、杆塔及工井、表计箱等类型设备基本台账信息和位置信息，以及“到相”的用户档案与表计信息。
2)设计前/后方案落图
按照项目基本信息维护、设计前落图和设计后落图三个步骤开展方案落图。在维护项目基本信息后，导入准备好的设计前设备数据清单，基于GIS进行落点展示，设计人员按照设计前图纸，在影像地图上绘制低压主线、支线和接户线路，维护电压等级、线型、线径、投运年份等线路信息，实现项目设计前现状落图。完成设计前落图后，进入设计后落图阶段，按照同样的方法，导入准备好的设计后设备数据清单，在影像地图上绘制设计后的低压线路，维护线路台账信息。当然，新农村建设场景项目可省略该设计前落图的步骤，直接进入设计后落图阶段。

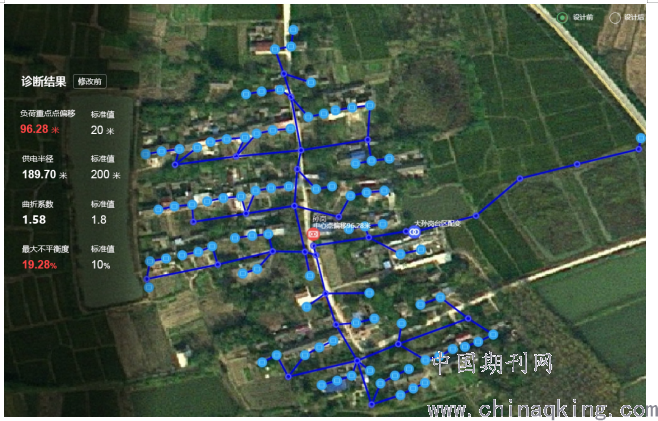

3)方案智能诊断与优化
基于《配电网规划设计技术导则》中的相关标准，建立各项指标分析计算模型，基于设计方案落图成果，利用GIS技术和数据分析方法，开展台区负荷中心偏差、供电距离、曲折系数、三项平衡、户均容量、户均造价等关键指标计算与合理性验证，通过设计前/后农配网项目落图比较以及合理性验证结果，提出设计优化建议与解决方案，智能辅助设计评审。
.png)
3 结 论
本文描述了通过对农配网台区项目设计成果落图，开展关键指标计算与合理性验证，提出设计优化建议与解决方案，解决了方案制定不科学、标准执行不规范、技术审查不到位等问题，智能辅助可研评审，提高了评审效率和设计质量。
参考文献：
[1]王帅,张峰.配电台区改造及应用[J].农村电气化,2011(01):17-18.
[2]马耀卿,马然.乡镇公用配电台区的经济运行分析[J].中国电力教育,2011(06):153-154.
[3]岳红权,吴仰宇,李玉成.农网智能化配电台区建设的研究与探讨[J].陕西电力,2011,39(04):57-59.
[4]张粒子,扶柠柠,王春丽,王涛,周献飞.基于回归分析的电网运行维护费合理性评估[J].电力系统自动化,2014,38(13):140-144.
[5]裘新华,王华慧.绍兴市越城区城市配电网后评估方法研究[J].华东电力,2008,36(12):70-72.
[6]田志浩.二级电压控制方式下电网电压无功运行状态的评估方法研究[D].重庆大学,2012.
[7]谢蕊娟. 输变电项目评审管理研究[D].华北电力大学,2014.
