邓志超，陈红飞，王俊熙
（许继电气股份有限公司，河南省 许昌市，461000）
摘要：近年来，随着继电保护在电力系统中的广泛运用，不仅提升了电厂中电力系统运行效率，同时也保障了电力系统内部各装置系统的稳妥运行。因此，对电厂继电保护进行二次回路改造也具有十分重要的现实意义，本文正是对继电保护系统二次回路改造工程中据存在的问题深入分析，并提出有效的解决问题策略，从而为继电系统二次回路改造工程提供理论参考依据。
关键词：继电保护；二次回路；改造问题；优化策略
所谓的继电保护的二次回路改造就是电厂对原有的继电保护系统进行升级重新配置的电路项目工程。该项改造项目下涉及到电厂设施中变压器、发电组、母线及线路等保护装置进行深入改造，将原有的普通保护装置设置为微机保护装置，并在微机保护装置当中设置自检功能，利用匹配的检测软件对保护装置元件及运行状况及时准确地检测，遇到危险或故障就会及时发出警报，同时进行有效地切断闭锁保护措施，使得整个继电保护电力系统得以更加平稳可靠地运行。但是，在该项目的二次回路改造工程中，却因继电保护连接的二次回路问题越来越明显，对此，笔者对该连接的问题进行深入分析，并就可采取的整改措施进行探讨。
一、继电保护二次回路改造中出现的问题
一般在电厂的继电保护和整体的电力系统运行情况之间存在密切关联性。如果二次回路在运行中发生偏差产生故障，就会牵连到整个电力系统的运行，就其中母线差动保护中的二次回接线来举例，在运行中发生了问题，其后果影响就是会让整个输电线路的负荷变大，出现跳闸的恶劣后果。如果存在线路接错的情况，也会增加断路器跳闸的现象发生，对整个电力系统运行造成负面影响，因此，对于电厂继电保护的二次回路改造问题要相当重视[1]，要从源头上切断危险因子，彻底根除安全隐患，最大程度低降低电力灾害事故的发生。
二、继电保护二次回路改造问题解决对策
1、前期准备工具到位，做好充分的问题导向

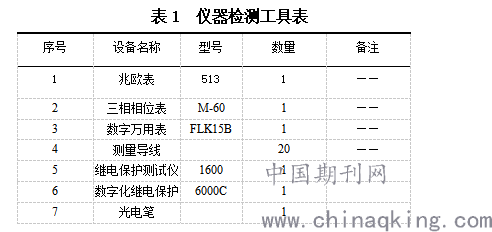

技术人员在开展二次回路改造问题前需要将图纸设计、数据定值、作业风险识别卡等工具准备到位，一般使用的仪器检测工具如下：
.png)
2、对于保护对象模拟量的有效检测及数据增强
对于二次回路改造中所使用的微机保护装置是主要改造设置，其核心保护元素是模拟量，通过对模拟量的逻辑分析，对整个继电保护系统的运行作出精确判断。但是需要继电保护发挥作用就是要将模拟量接入严格执行安装要求，微机保护装置才会发挥实质性的保护作用。在实务操作中，很多技术人员在对继电保护进行二次回路接入时，会忽视模拟量的数据校正。常出现的误区有在改造过程中，用绕组把三相线接入继电保护装置中，继而把继电保护接到回路处，会造成回路处的数据发生偏差，从而导致电力系统产生故障，继电保护装置发出错误指令动作，电气设备受到严重损坏。对此，对于二次绕组的选择需要仔细核准，在选择时以适配为参考标准，以保证二次回路接入的精准性。第二，对于二次绕组的出线情况予以全面核查，并对二次回路的接线路进行严格审查并根据具体实际进行适当修正，确保其与电力系统工作标准要符合[2]。第三，有针对性检测二次回路压线螺丝和导线之间的接触性能。最后，对电压及负荷电流等模拟量的数据进行确认，以此提升其精准度。
3、规范二次回路绝缘检测，强化绝缘性能
二次回路绝缘性能检测是电力系统运行中的重要部分对于二次回路中的绝缘检测也需要规范、准确、严格执行。但目前实践中仍存在二次回路连接的设备被安置在室外。室外安置的后果就是不佳的外部环境会导致绝缘性能大幅度降低、电缆老化。实践中常遇到的也是温度表内的接线受到外部环境的腐蚀，内部接线严重损毁，从而引发了绝缘性能降低，运行回路发生直流接地的故障。所以，为了保障二次回路的安全运行，需要对二次回路绝缘进行有效的检测。同时，主管部门需要建立管理化条文制度，对二次回路进行定期、不定期相结合的检测制度。在强化绝缘体检测的同时，要对电力设备进行全面的维护，降低外部环境对绝缘性能的负面影响。在开展绝缘检测工作前，要将全部线路切断关闭，将所有的电源插座、开关全部切断，防止设备被破坏，保障检测人员的人身安全[3]。
4、加强改造后的二次回路检测，减少改造漏洞
尽管在继电保护的改造工程中，会对微机微机保护装置及模拟量、绝缘方面进行深度检测，但是其中还是会存在不少的漏洞问题。比如在安装过程中，前期在对电气设备绝缘检测时可得知接地回路电缆绝缘值为零，之所以出现零的数值原因是接地线时，不合理地安装电缆屏蔽层所导致，不规范的操作使得电缆芯部的线内绝缘体被损坏，从而绝缘数值会为零。这种情况说明，对继电保护的二次回路需要做有效的检查，避免漏洞误区，保障二次回路检测有效性。
三、继电保护二次回路改造工程中注意事项
要避免改造后的二次回路产生运行故障，就需要在改造过程中注意好重点事项，第一是在继电保护二次回路的合理接线，在回路接线的过程中，尽可能避免出现电缆出线转接现象，同时对接线图进行严谨的审查，确保接线图与实际线路相契合；在电缆改造完成后，需要再次审核电缆的安装情况，并结合数据反馈进行检测修正。第二，需要合理布置端子布局。端子布局是继电保护二次回路的重要组成部分。因此，必须对端子布局进行合理科学部署。其原理则是利用空端子将电源端子和跳闸端子进行区分间隔开，当电缆屏顶未设置母线时，利用端子排来代替，并构成独立排列。在端子排的排面内，每个端子的边只能连接一根导线，且横截面不能超过6平方毫米的面积，屏上端子与地面距离的间距保持在35毫米以内，对数据的要求可以为电缆安装、后期检测和维修提供便利。
四、结束语
继电保护的二次回路改造工程一直以来是电厂运行中的重要环节，其改造工程效果的好坏，影响了电厂能否平稳有序运行的参考标准。对此，在整个二次回路改造的过程中，要抓小放大，对于存在的技术、设备问题及时修复整改到位，建立相关责任人制度，落实责任，对于问题及时发现，及时解决，及时上报，以此提高继电保护系统运行的安全性和稳定性。
参考文献：
[1]张美枝.张靖：电厂继电保护的二次回路改造问题［J］.科技传播，2013，04
[2]李保国：继电保护二次回路检修及其维护对策探析[J].城市建设理论研究，2015，07
[3]黄燕冰：电厂继电保护二次回路改造问题探析[J].机电信息，2015，09
作者简介： 邓志超（出生1992年-)，性别男，民族汉，籍贯：河南省许昌市，学历：大学本科，职称：助理工程师: ,研究方向: 电气工程。
