1龙安州1莫伦艳2赵丽丹
凯里麻江供电局龙安州，贵州 凯里 557600；
凯里供电局赵丽丹，贵州 凯里 556000
摘要：通过对某110kVLW25-126断路器机构继电器线圈烧坏引起控制回路断线告警故障的处理过程，暴露出该类型断路器无法进行检测和维修问题进行分析。并提出了五方面的改造，保证该类断路器能安全、稳定运行及维护具有重大意义。
关键词：断路器；接线板；改造；损失；
1.背景
2016年12月14日16时，110kV某变电站110kV某某线105断路器机构箱中闭锁合闸回路的热继电器线圈烧坏，引起控制回路断线告警，此时105断路器仍处于运行状态。检修人员对故障进行检查发现故障点为105断路器机构箱处。因105断路器为西安西开电器厂型号LW25-126户外SF6断路器，其机构二次回路设计不合理，接线板与断路器连动机构距离近，断路器又处于运行状态，导致大部分回路都无法检查，无法确定准确的故障点，同时检查过程存在严重的安全风险，所以汇报调度将105断路器转检修。
因当时110kV某某线的运行方式为：供110kV甲变电站用电和110kV乙变电站，再由110kV丙变电站供4座35k变电站，涉及4个乡镇，负荷占某县50%。因线路单一、负荷大等原因导致负荷转供较为困难，在15日03时55分才能确认故障点，并完成故障处理。这样引起无必要的人工操作和故障处理时间，严重影响供电可靠性。故对西安西开电器厂型号LW25-126户外SF6断路器机构的改造至关重要。
2.问题现状
变电LW25-126户外SF6断路器机构内空间狭窄，二次接线板与传动机构距离较近，且二次接线板被传动机构遮挡，导致二次设备故障后无法进行检测和维修。在不停电的情况下运维二次设备，存在导致电网停电及造成工作人员人身伤害的风险。因此，目前变电运行人员无法进行二次设备日常的巡视、清扫等维护工作，一旦二次设备出现故障就只能进行停电处理，引起不必要的停电，影响供电可靠性。

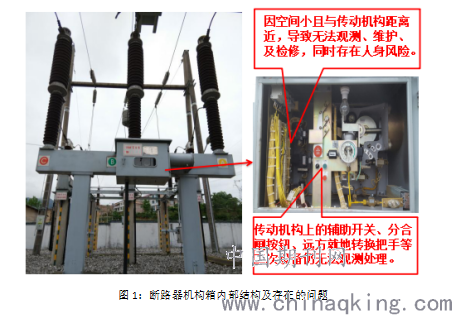

.png)
3.改造问题及目标
存在的问题是：无法观测、无法维护检修、电网人身风险、大面积停电、改造费用高、更换成本高。希望达到的最佳效果是：直观显示全部二次设备，二次设备与传动机构有效隔离，断路器可靠运行。使得机构箱二次设备能观测、能维护、能检修，运维便捷、人身安全、电网可靠。现在的障碍是：端子箱内空间有限导致机构与板距离近，电缆铺设预留长度有限使得二次电缆长度有限，设备运行年限短设备健康不满足更换条件，数量大、厂家改造费用高、更换成本高。
4.主要研究内容
4.1增加断路器机构箱左侧门：
原断路器机构箱只设有一个门，二次回路接线板与断路器连动机构相距较近，大部分二次回路都无法观测，且对观测人员存在严重人身伤害和误碰设备的风险。所以在二次回路接线板侧增加断路器机构箱左侧门，并将二次回路接线板反面安装，就能与断路器连动机构隔离，从而避免这些风险的发生。
4.2将断路器二次回路接线板反面安装：
增加断路器机构箱左侧门后，再将二次回路接线板反面安装，这样就能直观显示二次接线板上的全部二次设备，同时避免二次检修人员在故障查找和处理时误碰引起断路器误动、连动机构动作造成的人身伤害现象发生。
4.3将断路器二次回路接线板二次设备镜像安装：
施工时电缆铺设预留长度有限，二次回路接线板反面安装时会使二次回路的电缆长度不足，同时排版时二次接线会存在交叉现象，所以解决的方案是将接线板上的元件进行镜像排版安装。
4.4将断路器二次回路接线板做成活动式并带锁扣：
前面通过增加左侧柜门并将接线板镜像反面安装，这样仅能将接线板上二次设备直观显示出来，然而传动机构上的辅助开关、分合闸按钮、远方就地转换把手等二次设备仍无法观测处理。将反面安装的接线板做成活动式并带锁扣，打开接线板就可以对传动机构上的辅助开关、分合闸按钮、远方就地转换把手等二次设备进行观测和处理。
4.5将断路器二次回路接线板做成“Z”字型：
因为直接将二次接线板反面安装会使得右侧继电器凸出，当左侧柜门关闭时距离继电器较近，不满足要求。所以将平面接线板做成“Z”字型接线板，增大凸出继电器与柜门之间的距离。
5.改造后预期效果
5.1 经济效益：
目前“变电LW25-126断路器机构改造”未进行统一改造，且现贵州电网公司共有该断路器275台，数量较大。整改费用为275*5=1375万元，若按该方案整改需275*0.25=68.75万元，可以节省1375-68.75=1306.25万元。同时该类断路器都已运行10多年，老化、故障率逐渐增多。其故障查找及处理带来长时间停电造成的供电经济损失逐渐增多，因此可为公司节省巨大经济损失。
5.2 工作效率：
使得运行人员对该类断路器能方便运行清扫维护，检修人员能快速观测和维修，从不能变成能，再到方便便捷，工作效率大大的提高。
5.3 安全风险：
人身风险得到有效控制：二次设备与传动机构有效隔离。电网风险到有效防控：故障后无法观测、无法维护检修。
5.4 社会影响：
减少无必要的停电：很多故障可以通过带电观测处理。导致大面积停电：故障后无法观测、无法维护检修，必须停电进行，该类开关为110kV，影响10、35KV。
6.结束语
本次变电LW25-126断路器机构改造，有效解决该类断路器能“观测、维护、检修，便捷、安全、可靠”的问题。为公司275台类似断路器改造得出解决方法，为公司节省巨大损失。为电网安全可靠运行作出贡献。
